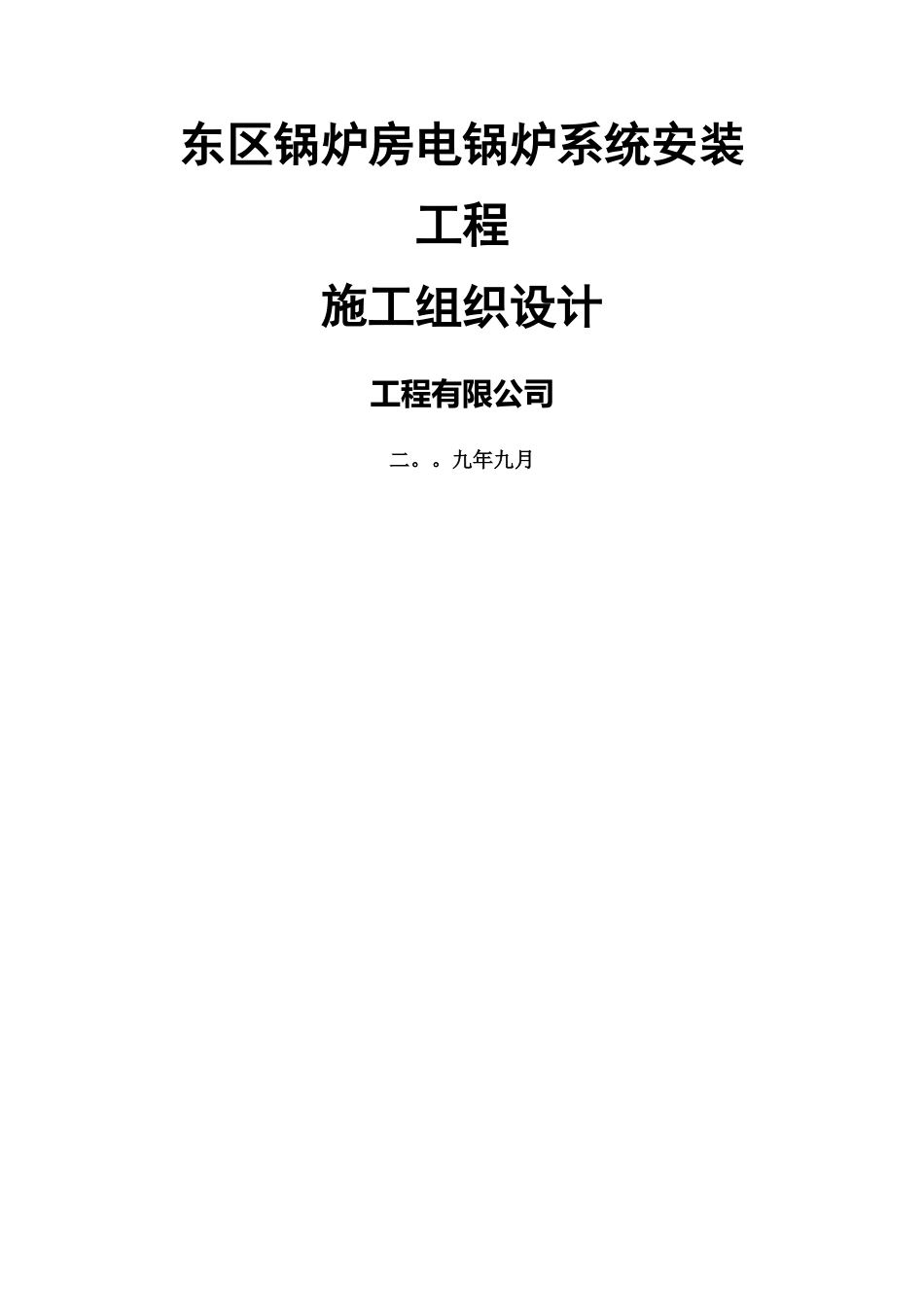

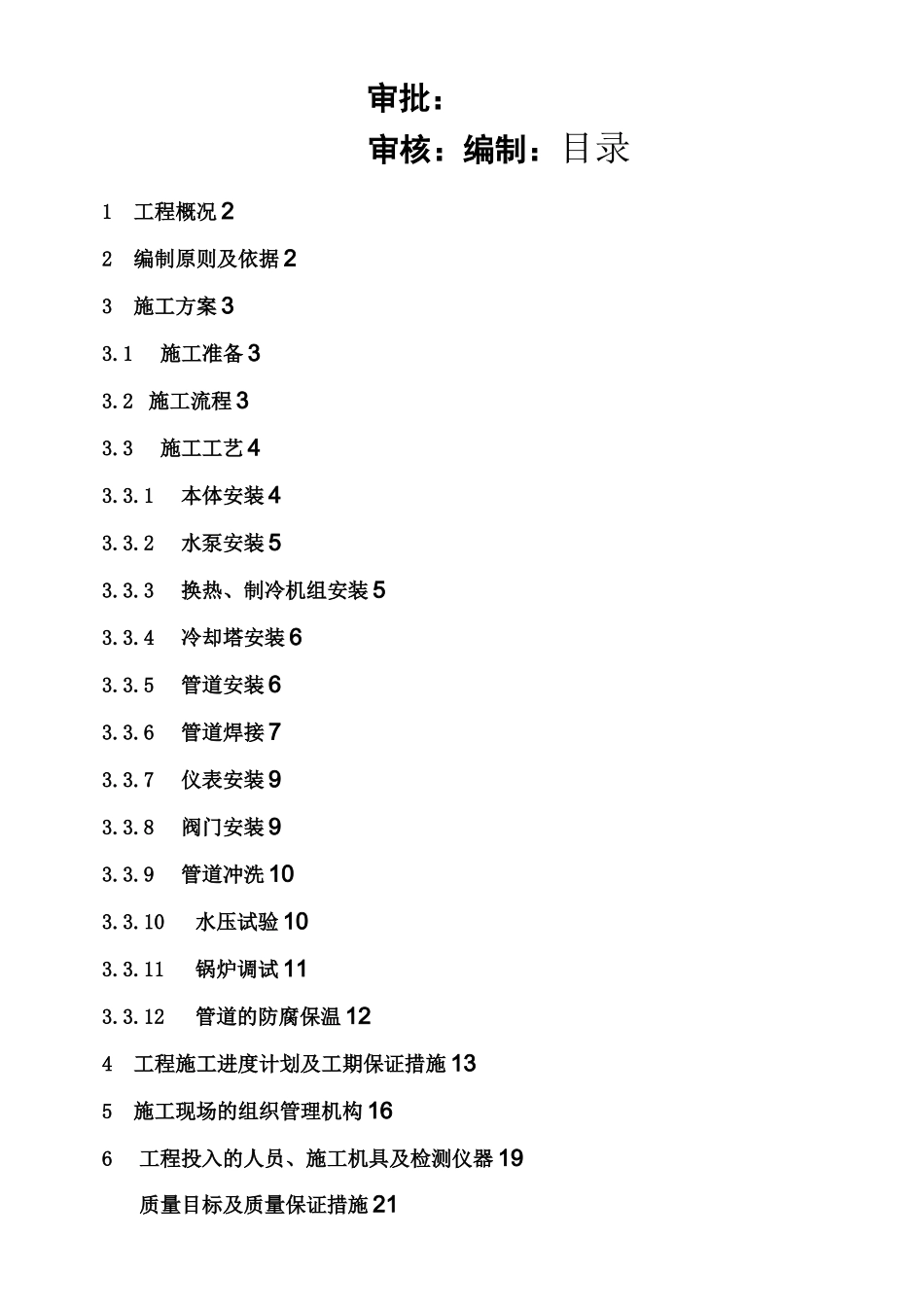

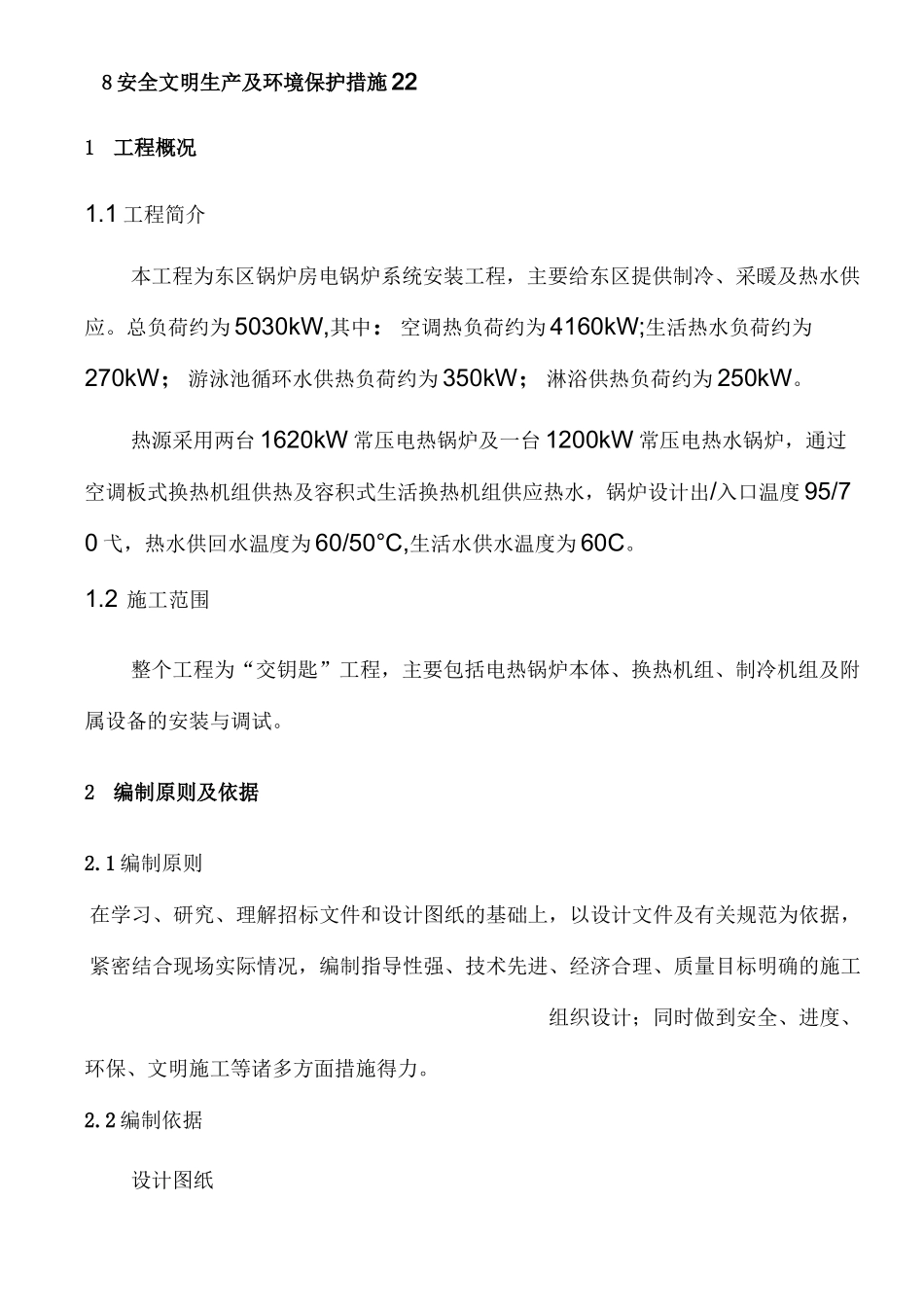

东区锅炉房电锅炉系统安装工程施工组织设计工程有限公司二。。九年九月审批：审核：编制：目录1工程概况 22编制原则及依据 23施工方案 33.1施工准备 33.2 施工流程 33.3施工工艺 43.3.1本体安装 43.3.2水泵安装 53.3.3换热、制冷机组安装 53.3.4冷却塔安装 63.3.5管道安装 63.3.6管道焊接 73.3.7仪表安装 93.3.8阀门安装 93.3.9管道冲洗 103.3.10水压试验 103.3.11锅炉调试 113.3.12管道的防腐保温 124工程施工进度计划及工期保证措施 135施工现场的组织管理机构 166工程投入的人员、施工机具及检测仪器 19质量目标及质量保证措施 218 安全文明生产及环境保护措施 221工程概况1.1 工程简介本工程为东区锅炉房电锅炉系统安装工程，主要给东区提供制冷、采暖及热水供应。总负荷约为 5030kW,其中：空调热负荷约为 4160kW;生活热水负荷约为270kW；游泳池循环水供热负荷约为 350kW；淋浴供热负荷约为 250kW。热源采用两台 1620kW 常压电热锅炉及一台 1200kW 常压电热水锅炉，通过空调板式换热机组供热及容积式生活换热机组供应热水，锅炉设计出/入口温度 95/70 弋，热水供回水温度为 60/50°C,生活水供水温度为 60C。1.2 施工范围整个工程为“交钥匙”工程，主要包括电热锅炉本体、换热机组、制冷机组及附属设备的安装与调试。2编制原则及依据2.1 编制原则在学习、研究、理解招标文件和设计图纸的基础上，以设计文件及有关规范为依据，紧密结合现场实际情况，编制指导性强、技术先进、经济合理、质量目标明确的施工组织设计；同时做到安全、进度、环保、文明施工等诸多方面措施得力。2.2 编制依据设计图纸《锅炉房设计规范》GB50041-92《工业锅炉安装工程施工及验收规范》GB50273-98《工业设备及管道绝热工程施工及验收规范(GBJ126-89)》《工业金属管道工程施工及验收规范》GB50235-97《压缩机、风机、泵安装工程施工及验收规范(GB50275-98)》《现场设备、工业管道焊接工程施工及验收规范》GB50236-983施工方案3.1施工准备3.2.1 组织施工人员熟悉施工图纸和有关技术资料，认真做好技术交底工作，制定具体的施工方案。3.2.2 对所到设备进行清点、清洗，并按规范要求进行检查。3.2.3 搭设生产、仓储、配电等临时设施。3.2 施工流程施工准备 f 基础检验 f 锅炉就位、安装 f 水泵、换热器等辅机就位安装 f 管道安装及清洗、打压 f 仪表安装、调试 f 系统检测与调整 f 锅炉煮炉 f 试运转 f ...
