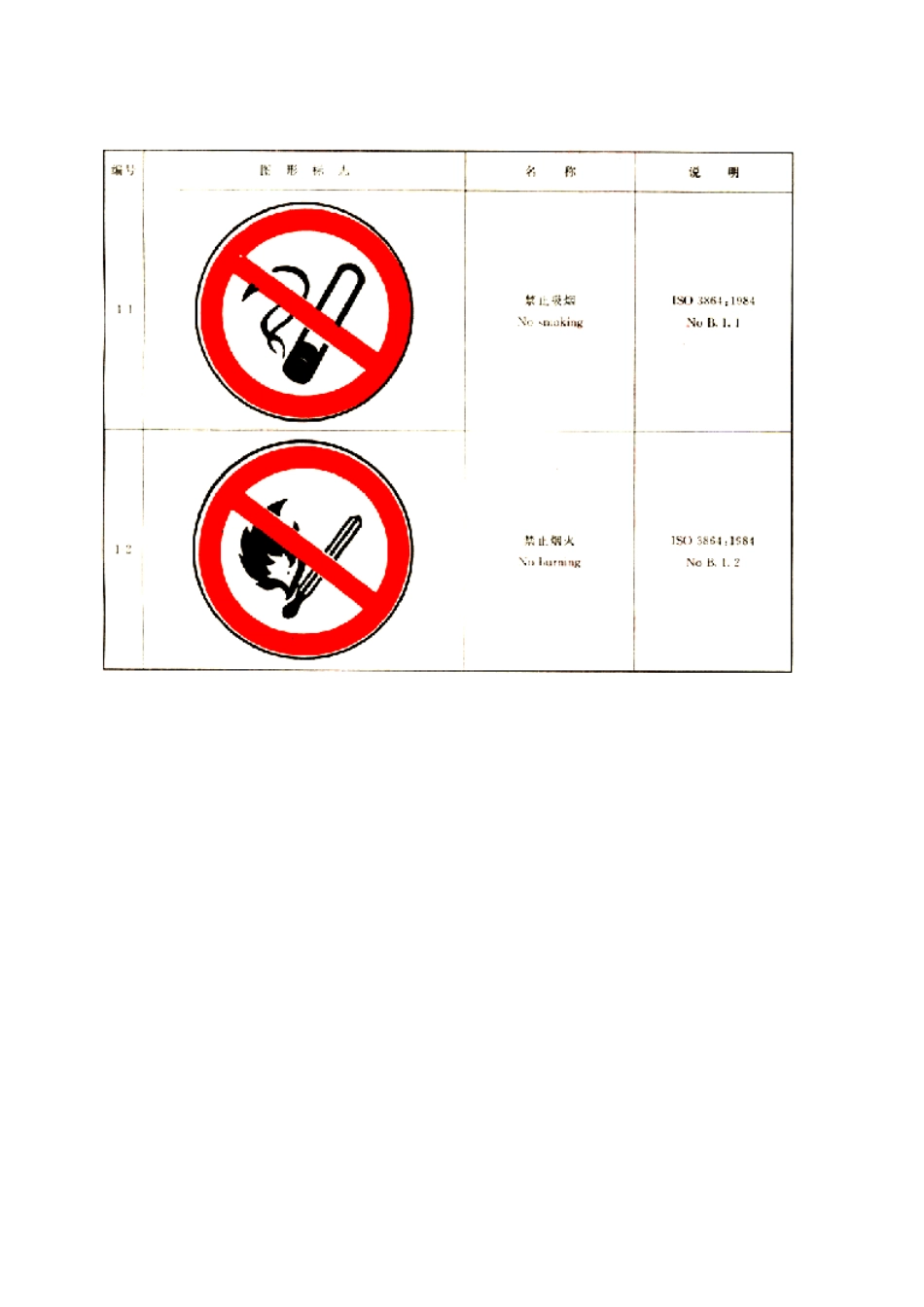

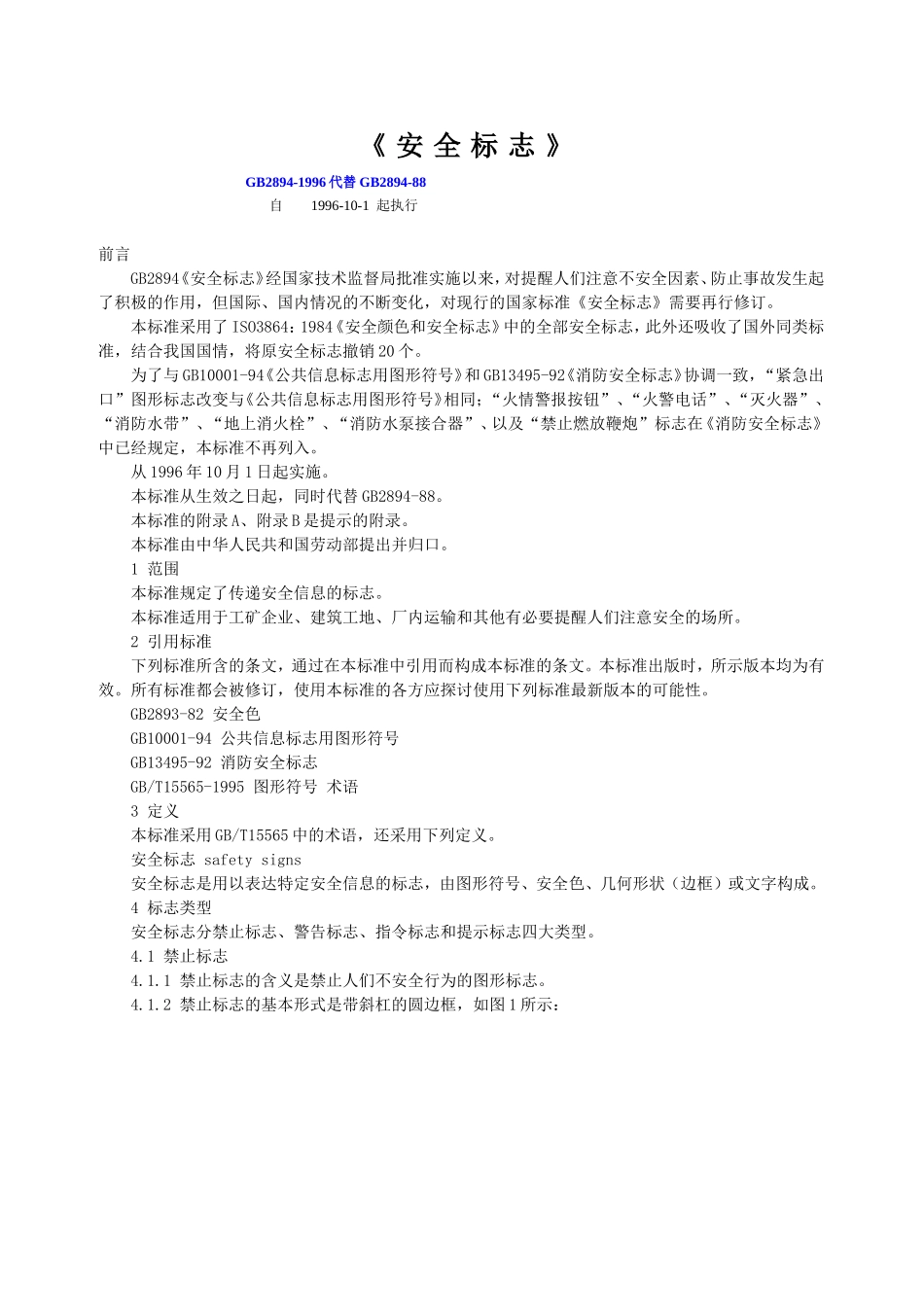

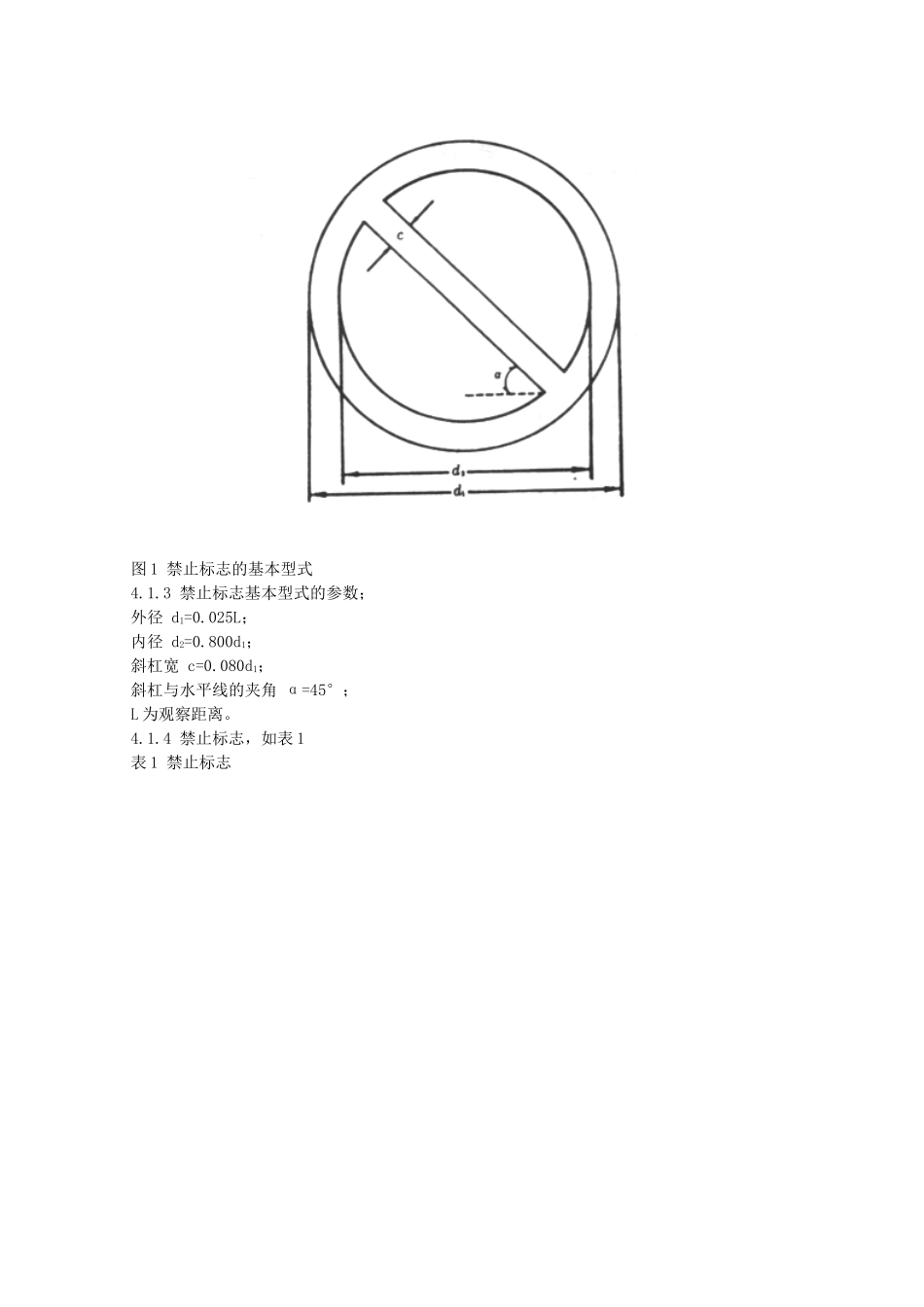

《安全标志》GB2894-1996代替GB2894-88自1996-10-1起执行前言GB2894《安全标志》经国家技术监督局批准实施以来，对提醒人们注意不安全因素、防止事故发生起了积极的作用，但国际、国内情况的不断变化，对现行的国家标准《安全标志》需要再行修订。本标准采用了ISO3864：1984《安全颜色和安全标志》中的全部安全标志，此外还吸收了国外同类标准，结合我国国情，将原安全标志撤销20个。为了与GB10001-94《公共信息标志用图形符号》和GB13495-92《消防安全标志》协调一致，“紧急出口”图形标志改变与《公共信息标志用图形符号》相同；“火情警报按钮”、“火警电话”、“灭火器”、“消防水带”、“地上消火栓”、“消防水泵接合器”、以及“禁止燃放鞭炮”标志在《消防安全标志》中已经规定，本标准不再列入。从1996年10月1日起实施。本标准从生效之日起，同时代替GB2894-88。本标准的附录A、附录B是提示的附录。本标准由中华人民共和国劳动部提出并归口。1范围本标准规定了传递安全信息的标志。本标准适用于工矿企业、建筑工地、厂内运输和其他有必要提醒人们注意安全的场所。2引用标准下列标准所含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2893-82安全色GB10001-94公共信息标志用图形符号GB13495-92消防安全标志GB/T15565-1995图形符号术语3定义本标准采用GB/T15565中的术语，还采用下列定义。安全标志safetysigns安全标志是用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。4标志类型安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。4.1禁止标志4.1.1禁止标志的含义是禁止人们不安全行为的图形标志。4.1.2禁止标志的基本形式是带斜杠的圆边框，如图1所示：图1禁止标志的基本型式4.1.3禁止标志基本型式的参数；外径d1=0.025L；内径d2=0.800d1；斜杠宽c=0.080d1；斜杠与水平线的夹角α=45°；L为观察距离。4.1.4禁止标志，如表1表1禁止标志表1（续）表1（续）表1（续）表1（续）表1（完）4.2警告标志4.2.1警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。4.2.2警告标志的基本型式是正三角形边框，如图2所示。图2警告标志的基本型式4.2.3警告标志基本型式的参数；外边α1=0.034L；内边α2=0.700α1；边框外角圆弧半径r=0.080α2；L为观察距离。4.2.4警告标志，如表2。表2警告标志表2（续）表2（续）表2（续）表2（续）表2（续）表2（续）表2（续）表2（完）4.3指令标志4.3.1指令标志的含义是强制人们必须做出某种动作或采用防范措施的图形标志。4.3.2指令标志的基本型式是圆形边框，如图3所示。图3指令标志的基本型式4.3.3指令标志基本型式的参数：直径d=0.025L；L为观察距离4.3.4指令标志，如表3。表3指令标志表3（续）表3（完）4.4提示标志4.4.1提示标志的含义是向人们提供某种信息（如标明安全设施或场所等）的图形标志。4.4.2提示标志的基本型式是正方形边框，如图4所示。图4提示标志的基本型式4.4.3提示标志基本型式的参数；边长α=0.025L；L为观察距离。4.4.4提示标志，如表4。表4提示标志表4（完）4.4.5提示标志的方向辅助标志：提示标志提示目标的位置时要加方向辅助标志。按实际需要指示左向或向下时，辅助标志应放在图形标志的左方，如指示右向时，则应放在图形标志的右方，如图5。图5应用方向辅助标志示例4.5文字辅助标志4.5.1文字辅助标志的基本型式是矩形边框。4.5.2文字辅助标志有横写和竖写两种形式。4.5.2.1横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。禁止标志、指令标志为白色字；警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色，警告标志衬色为白色，如图6。图6横写的文字辅助标志4.5.2.2竖写时，文字辅助标志写在标志杆的上部。禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。标志杆下部色带的颜色应和标志的颜色相一致，如图7。图7竖写在标志杆上部的文字辅助标志4.5.2.3文字字体均为黑体字。5颜色安全标...
