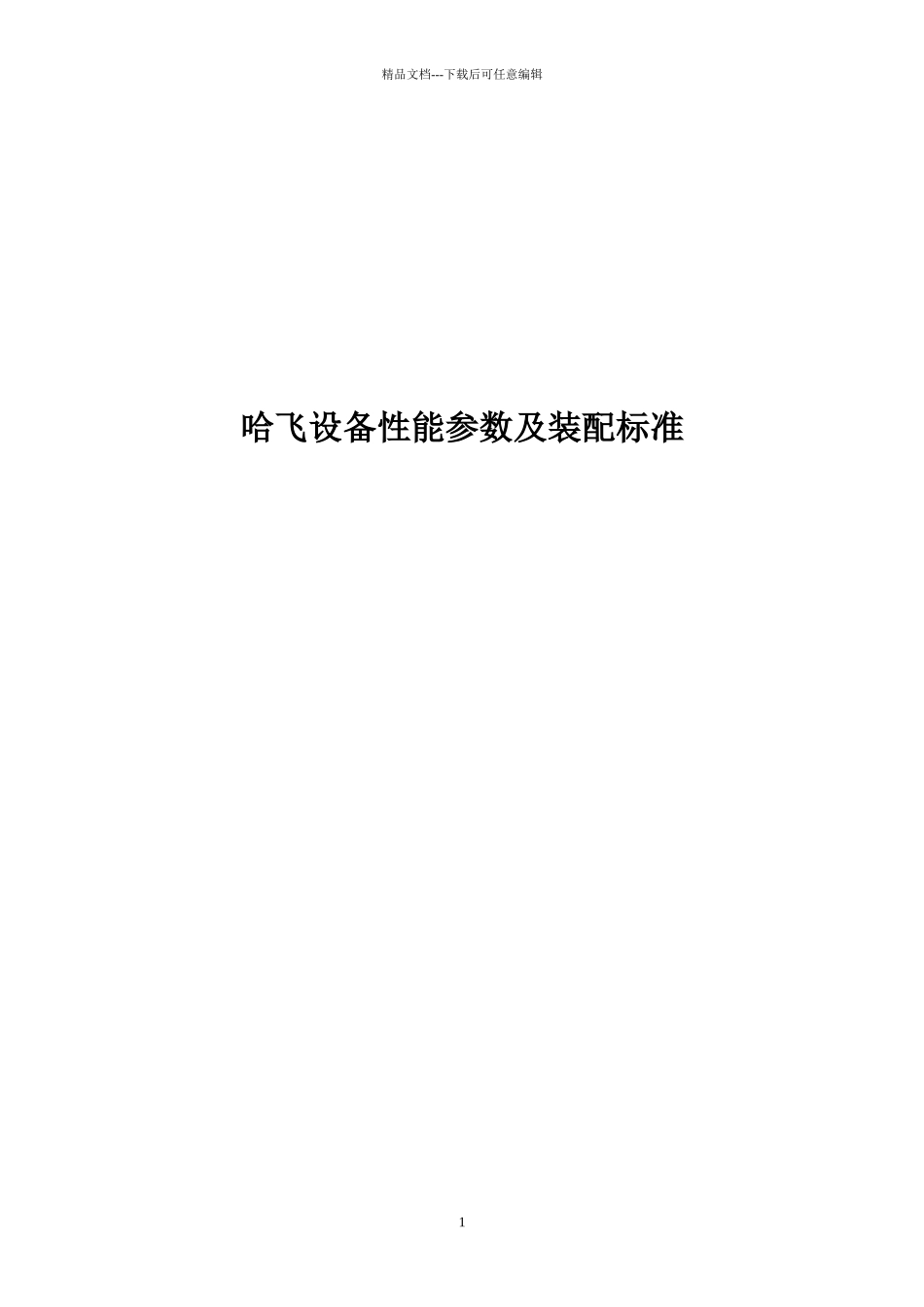

哈飞设备性能参数及装配标准

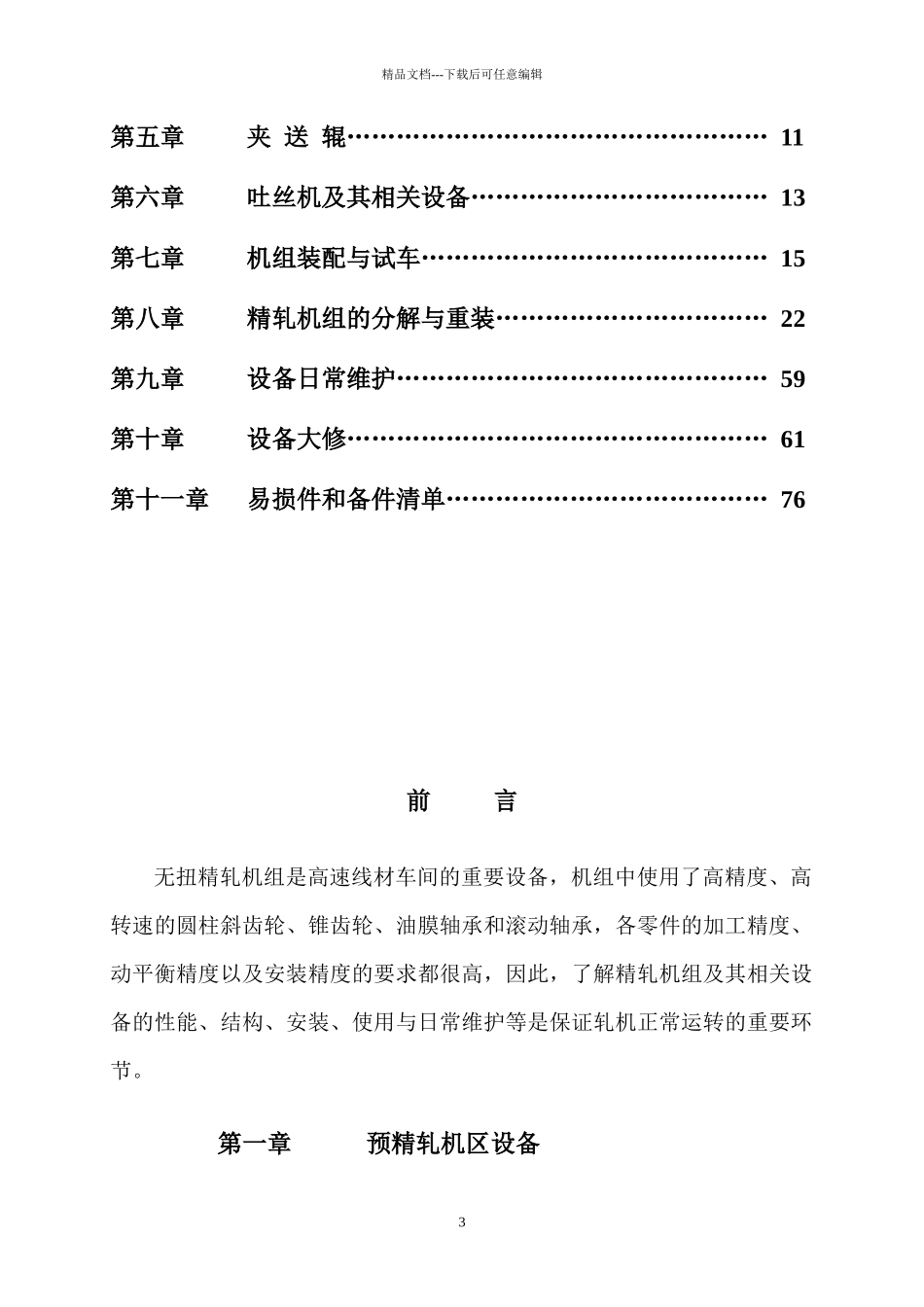

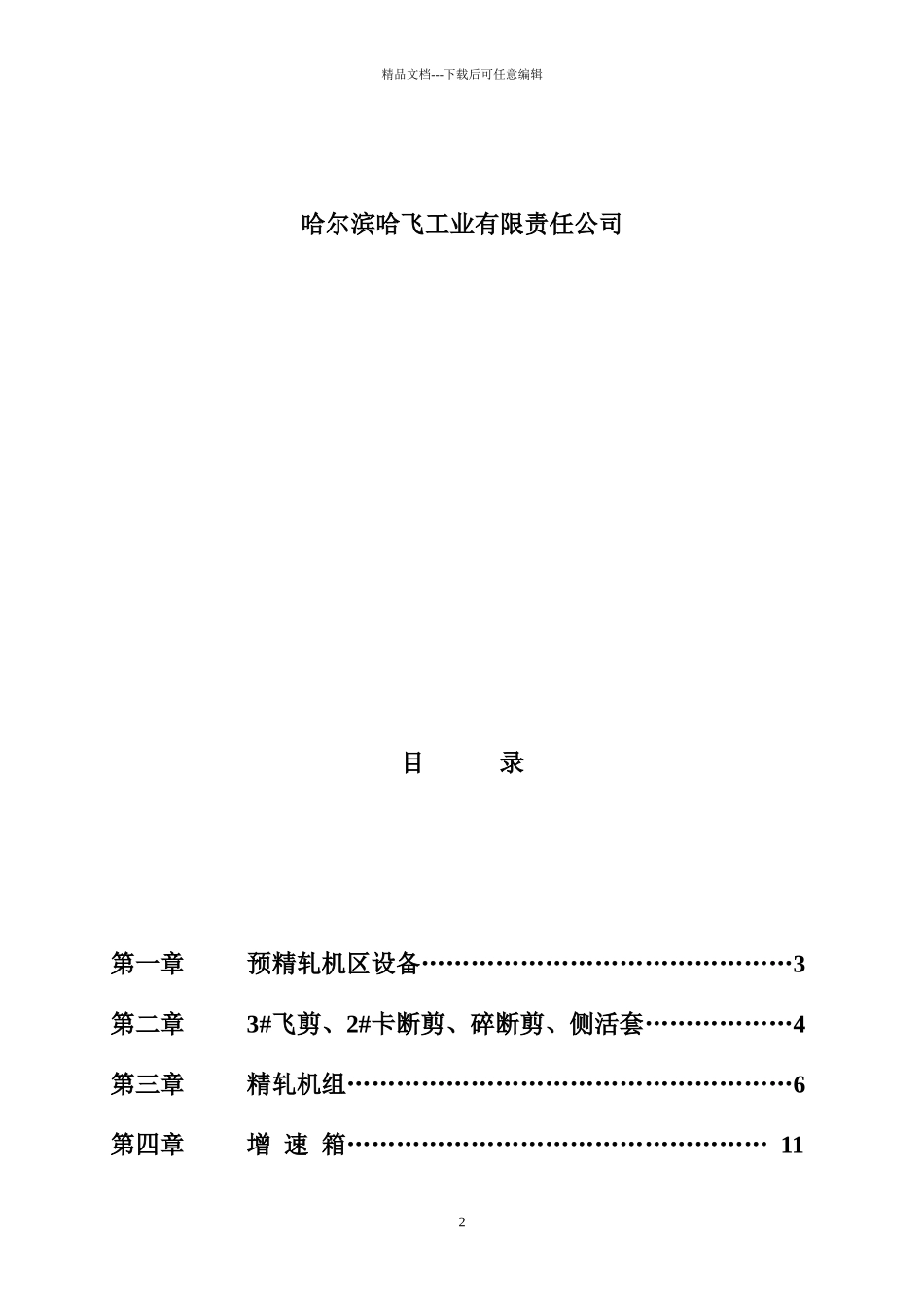

精品文档---下载后可任意编辑哈飞设备性能参数及装配标准1精品文档---下载后可任意编辑哈尔滨哈飞工业有限责任公司目 录第一章 预精轧机区设备………………………………………3第二章 3#飞剪、2#卡断剪、碎断剪、侧活套………………4第三章 精轧机组………………………………………………6第四章 增 速 箱…………………………………………… 112精品文档---下载后可任意编辑第五章 夹 送 辊…………………………………………… 11第六章 吐丝机及其相关设备……………………………… 13第七章 机组装配与试车…………………………………… 15第八章 精轧机组的分解与重装…………………………… 22第九章 设备日常维护……………………………………… 59第十章 设备大修…………………………………………… 61第十一章 易损件和备件清单………………………………… 76前 言无扭精轧机组是高速线材车间的重要设备，机组中使用了高精度、高转速的圆柱斜齿轮、锥齿轮、油膜轴承和滚动轴承，各零件的加工精度、动平衡精度以及安装精度的要求都很高，因此，了解精轧机组及其相关设备的性能、结构、安装、使用与日常维护等是保证轧机正常运转的重要环节。 第一章 预精轧机区设备 3精品文档---下载后可任意编辑 1.1 悬臂式预精轧机组位置：位于 13V 轧机出口处。轧机号为：14H、15V、16H、17V。作用：通过 4 机架无扭无张力连续轧制，将坯料轧制成满足精轧机组要求的的尺寸及精度。结构：机组由 4 架 Æ285 轧机组成，平立交替布置，机架间设有立式活套。轧机为悬臂辊环式结构，其特点如下： ① 轧机为轧辊箱插入式机构。机架由轧辊箱和齿轮箱组成，轧辊箱插入齿轮箱即构成轧机机架。 ② 轧辊箱箱体带有一法兰面板用来与齿轮箱连接，箱体内装有偏心套机构用来调整辊缝。偏心套内装有摩根系列油膜轴承与轧辊轴，在悬臂的轧辊轴端用锥套固定辊环。水平机架与立式机架共用一种轧辊箱，可以互换。 ③ 水平机架的齿轮箱内由输入轴和同步轴共两根带有齿轮的传动轴组成，机架可由一标准减速器调整速比。 ④ 立式机架的齿轮箱内的传动系统比水平机架多了一对螺旋伞齿轮，用来改变传动方向和调整速比，其余局部与水平机架相同；平立轧机齿轮均采纳 SKF 滚动轴承。 ⑤ 辊缝的调节是旋转一根带左、右丝扣和螺母的丝杆，使两组偏心套相对旋转，两轧辊轴的间距随偏心套的偏心相对轧线对称移动而改变辊缝，并保持原...
