商贸办公楼施工组织设计1

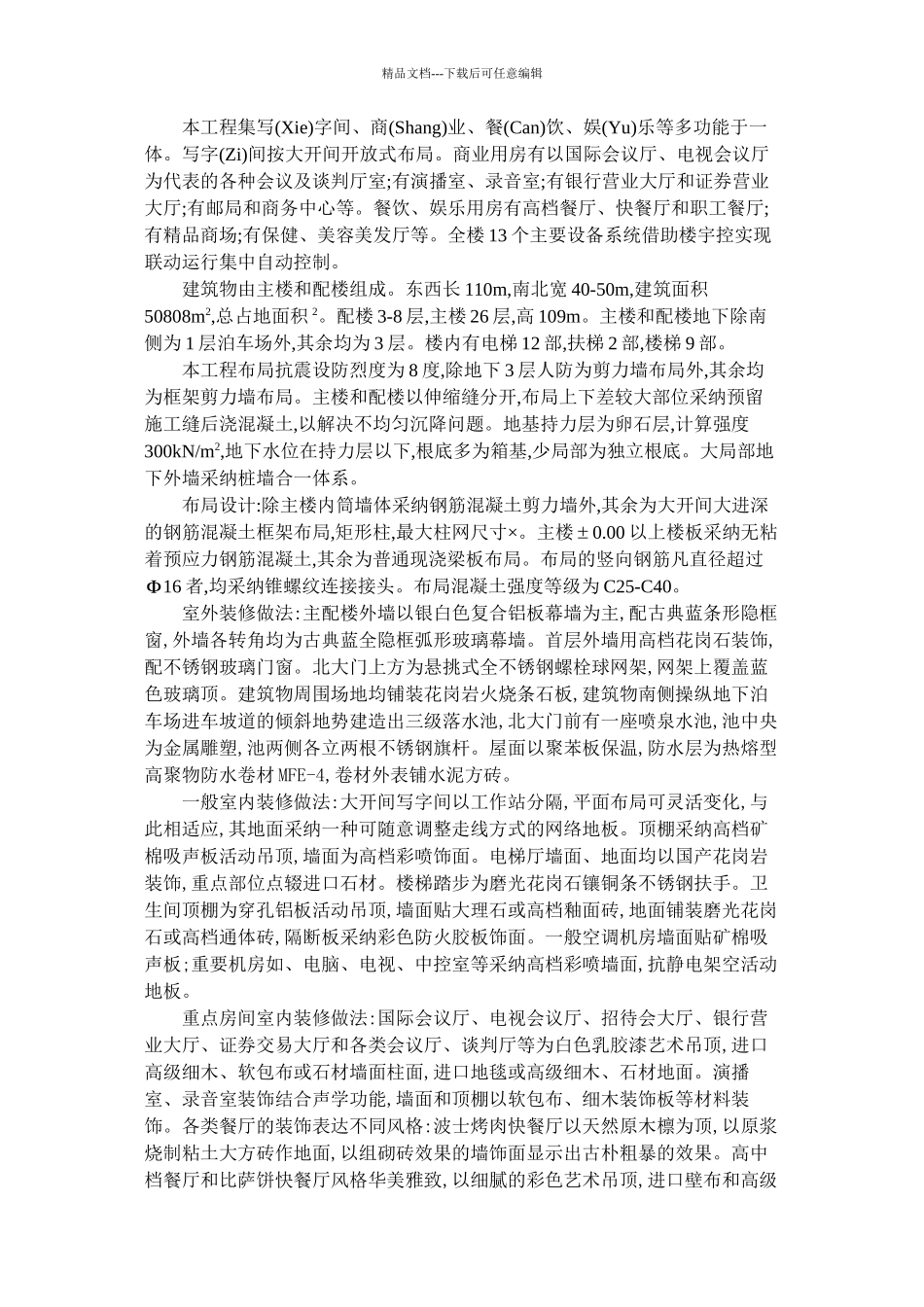

精品文档---下载后可任意编辑本工程集写(Xie)字间、商(Shang)业、餐(Can)饮、娱(Yu)乐等多功能于一体。写字(Zi)间按大开间开放式布局。商业用房有以国际会议厅、电视会议厅为代表的各种会议及谈判厅室;有演播室、录音室;有银行营业大厅和证券营业大厅;有邮局和商务中心等。餐饮、娱乐用房有高档餐厅、快餐厅和职工餐厅;有精品商场;有保健、美容美发厅等。全楼 13 个主要设备系统借助楼宇控实现联动运行集中自动控制。建筑物由主楼和配楼组成。东西长 110m,南北宽 40-50m,建筑面积50808m2,总占地面积 2。配楼 3-8 层,主楼 26 层,高 109m。主楼和配楼地下除南侧为 1 层泊车场外,其余均为 3 层。楼内有电梯 12 部,扶梯 2 部,楼梯 9 部。本工程布局抗震设防烈度为 8 度,除地下 3 层人防为剪力墙布局外,其余均为框架剪力墙布局。主楼和配楼以伸缩缝分开,布局上下差较大部位采纳预留施工缝后浇混凝土,以解决不均匀沉降问题。地基持力层为卵石层,计算强度300kN/m2,地下水位在持力层以下,根底多为箱基,少局部为独立根底。大局部地下外墙采纳桩墙合一体系。布局设计:除主楼内筒墙体采纳钢筋混凝土剪力墙外,其余为大开间大进深的钢筋混凝土框架布局,矩形柱,最大柱网尺寸×。主楼±0.00 以上楼板采纳无粘着预应力钢筋混凝土,其余为普通现浇梁板布局。布局的竖向钢筋凡直径超过Ф16 者,均采纳锥螺纹连接接头。布局混凝土强度等级为 C25-C40。室外装修做法:主配楼外墙以银白色复合铝板幕墙为主,配古典蓝条形隐框窗,外墙各转角均为古典蓝全隐框弧形玻璃幕墙。首层外墙用高档花岗石装饰,配不锈钢玻璃门窗。北大门上方为悬挑式全不锈钢螺栓球网架,网架上覆盖蓝色玻璃顶。建筑物周围场地均铺装花岗岩火烧条石板,建筑物南侧操纵地下泊车场进车坡道的倾斜地势建造出三级落水池,北大门前有一座喷泉水池,池中央为金属雕塑,池两侧各立两根不锈钢旗杆。屋面以聚苯板保温,防水层为热熔型高聚物防水卷材 MFE-4,卷材外表铺水泥方砖。一般室内装修做法:大开间写字间以工作站分隔,平面布局可灵活变化,与此相适应,其地面采纳一种可随意调整走线方式的网络地板。顶棚采纳高档矿棉吸声板活动吊顶,墙面为高档彩喷饰面。电梯厅墙面、地面均以国产花岗岩装饰,重点部位点辍进口石材。楼梯踏步为磨光花岗石镶铜条不锈钢扶手。卫生间顶棚为穿孔铝板活动吊顶,墙面贴大理石或高档釉面砖,地面铺装磨光花岗石或高档通体砖,隔断板采纳彩色防火胶板饰面。一般空调...
