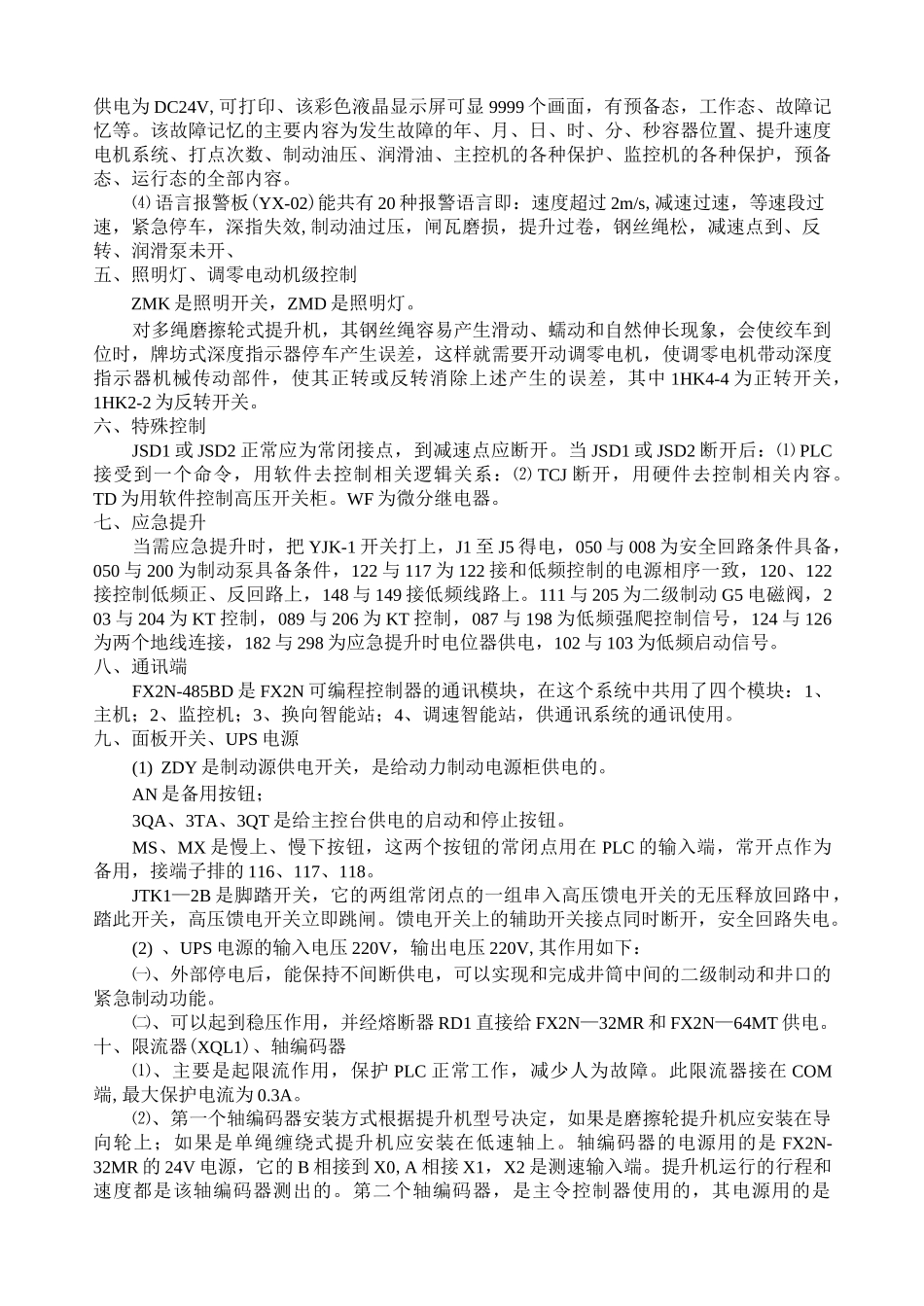

交流提升机电控系统主控台电气工作原理一、总开关、制动泵控制1、1ZK 为主控台的电源总开关，起过载、过流作用。2、制动泵控制：接触器 JC1 用于控制制动泵的分断与闭合，D1 为制动泵 1,D2 为制动泵 2，其中一个使用，另外一个为备用，K1 为两台制动泵电机的切换开关，按制动泵启动按钮 1QA，此时 JC1 得电，制动泵启动，工作指示灯 ZDBD 亮。当制动油过压后，由外部传感器来的信号经 PLC 处理后，串接在控制回路的 J2 接点断开，制动泵停转。（画虚线的为外部电路）调绳时也应变化。二、润滑泵控制润滑泵控制：接触器 JC2、JC3 分别控制两台润滑泵的分断与闭合，2HK 转换开关为两润滑泵的转换开关，润滑泵工作指示灯为 RHBD,为实现其中一路润滑泵电机自动启停,在其控制回路串入 RHBK 接点，由 PLC 进行自动控制。三、电源指示、调绳控制、安全回路1、用指针表指示 AC220V 电源，另在表头上增加了电源检测模块，有无电压信号送到主机的 X47 端。2 、 调 绳 控 制 主 要 用 于 落 地 式 双 滚 筒 单 绳 缠 绕 式 提 升 机 ， 由1HK、5AK、6AK、Q1、Q2 及 JXK9 组成，其中 1HK 为调绳转换开关，5AK 为 G1 阀控制开关，6AK 为 G2 阀控制开关，Q1、Q2 为调绳离合器的行程开关，JXK9 为调绳安全联锁开关。TKSD 为调绳开始指示灯，TDWD 为调绳到位指示灯，调绳时需接通控制电源，开动制动泵，并把调绳转换开关转至调绳位置。调绳过程中，离合器正在打开时 Q1 开关不被压，Q2 开关还未被压,信号灯 TKDB 和 TDWD 同时亮，表示离合器正在打开。当离合器全部打开时，Q2 开关被压住，一方面 PLC 机安全回路中的常开闭点 Q1-2 闭合，联锁解除；另一方面使 TDWD 熄灭，只有 TKSD 灯亮，表示离合器完全打开，可以开动提升机进行调绳。在离合器合上过程中，指示灯 TKSD 和 TDWD 全亮，逻辑常闭点 Q1-2 点断开安全回路,进行安全联锁，至离合器完全合上时，Q1 被压，TKSD 指示灯熄灭，只有 TDWD 指示灯亮，说明离合器已合上，此时 Q1-2 点闭合，解除安全联锁。此外，PLC 机的逻辑安全回路中的 JXK9 为调绳安全联锁开关，作为调绳时松闸保护用。3、其中 G3、G4 阀为安全阀，由转换开关 3HK 控制，当 3HK 左旋时，G3、G4 阀均得电，当 3HK 右旋时，G3 阀得电。G4 阀不得电。四、辅助变压器、显示屏、语言板⑴ 控制变压器（FZB）控制变压器由 UPS ...
