5、汽油机传统点火系统电子教案讲解

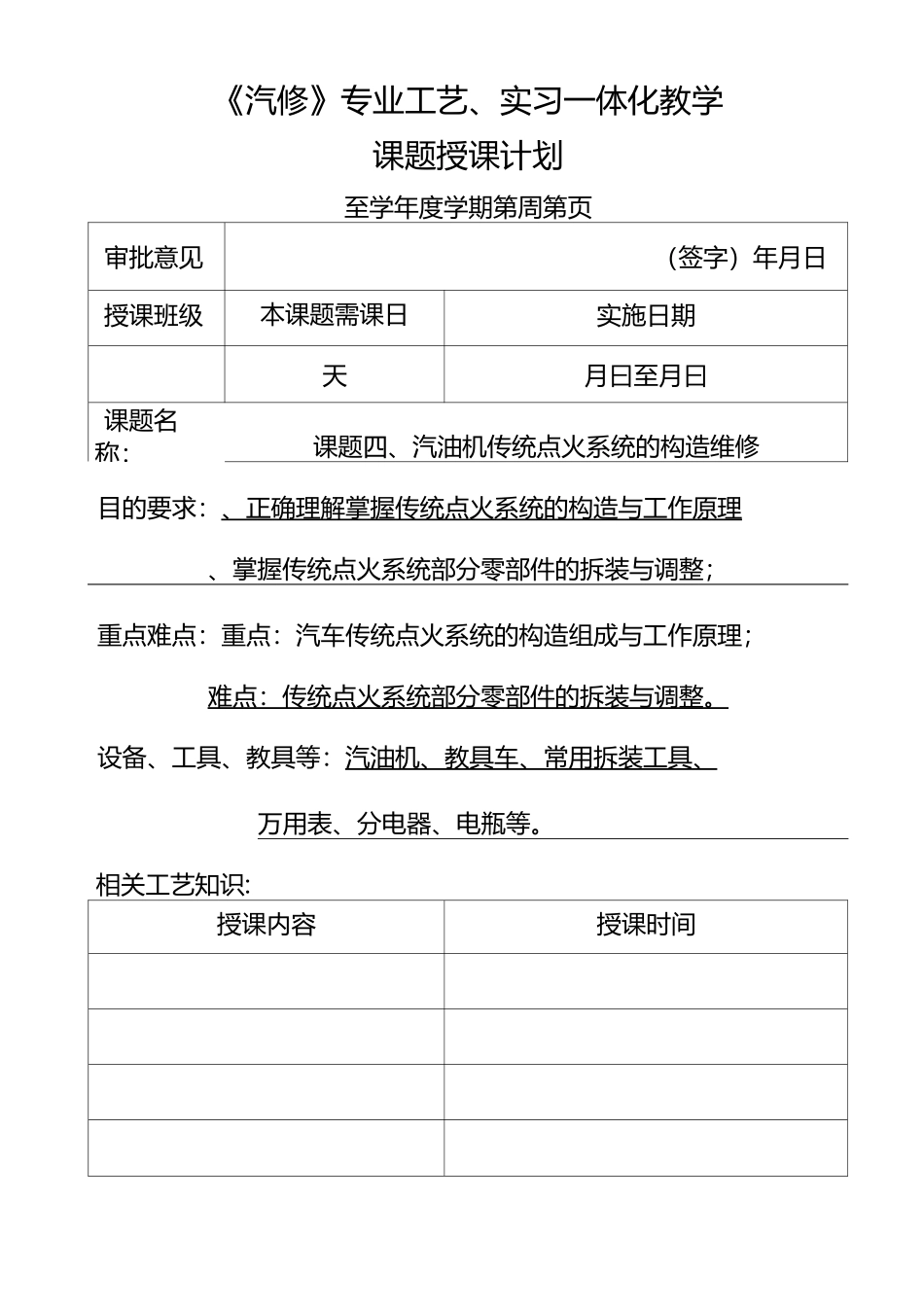

5、汽油机传统点火系统电子教案讲解_第1页
1/11

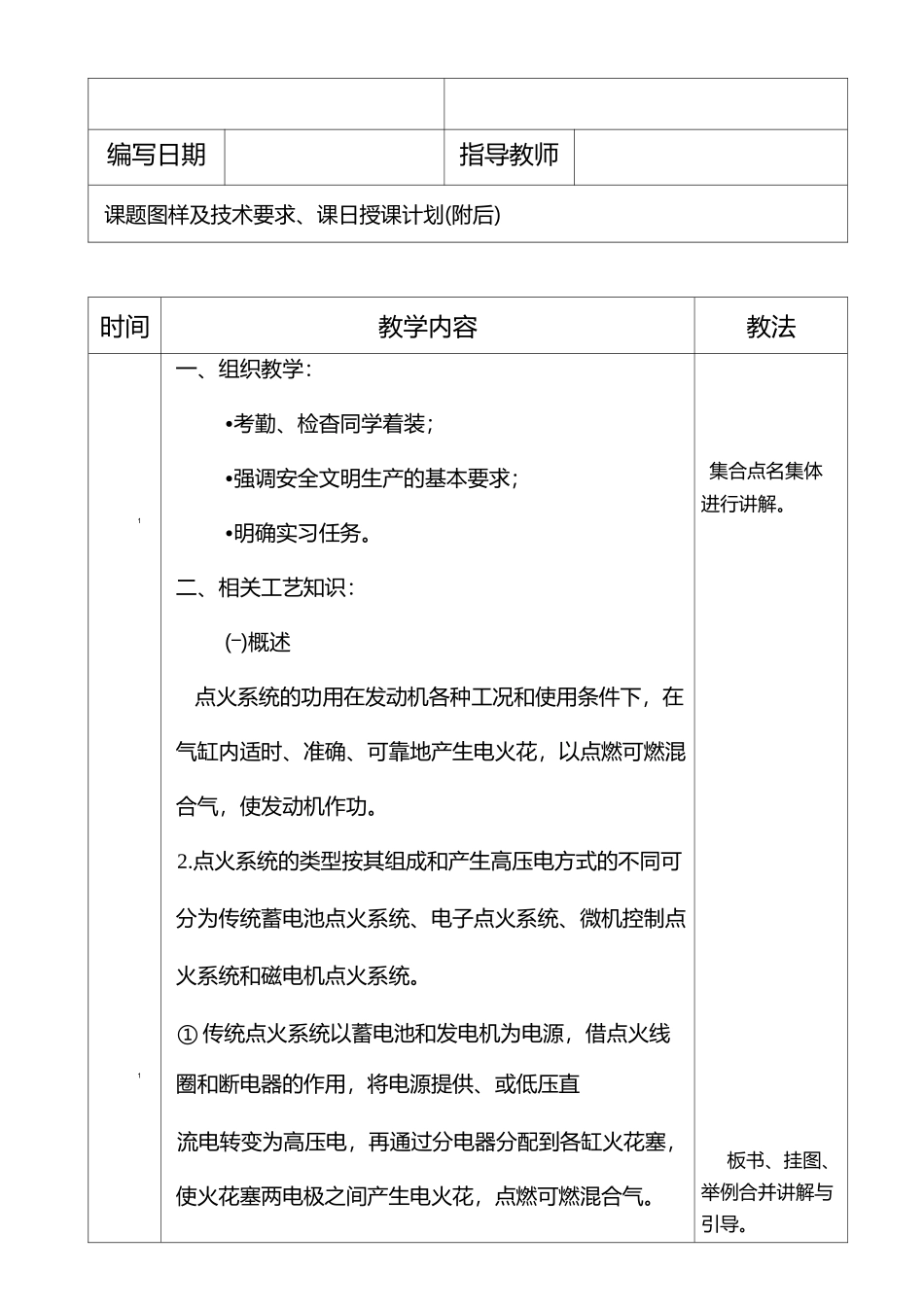

5、汽油机传统点火系统电子教案讲解_第2页
2/11

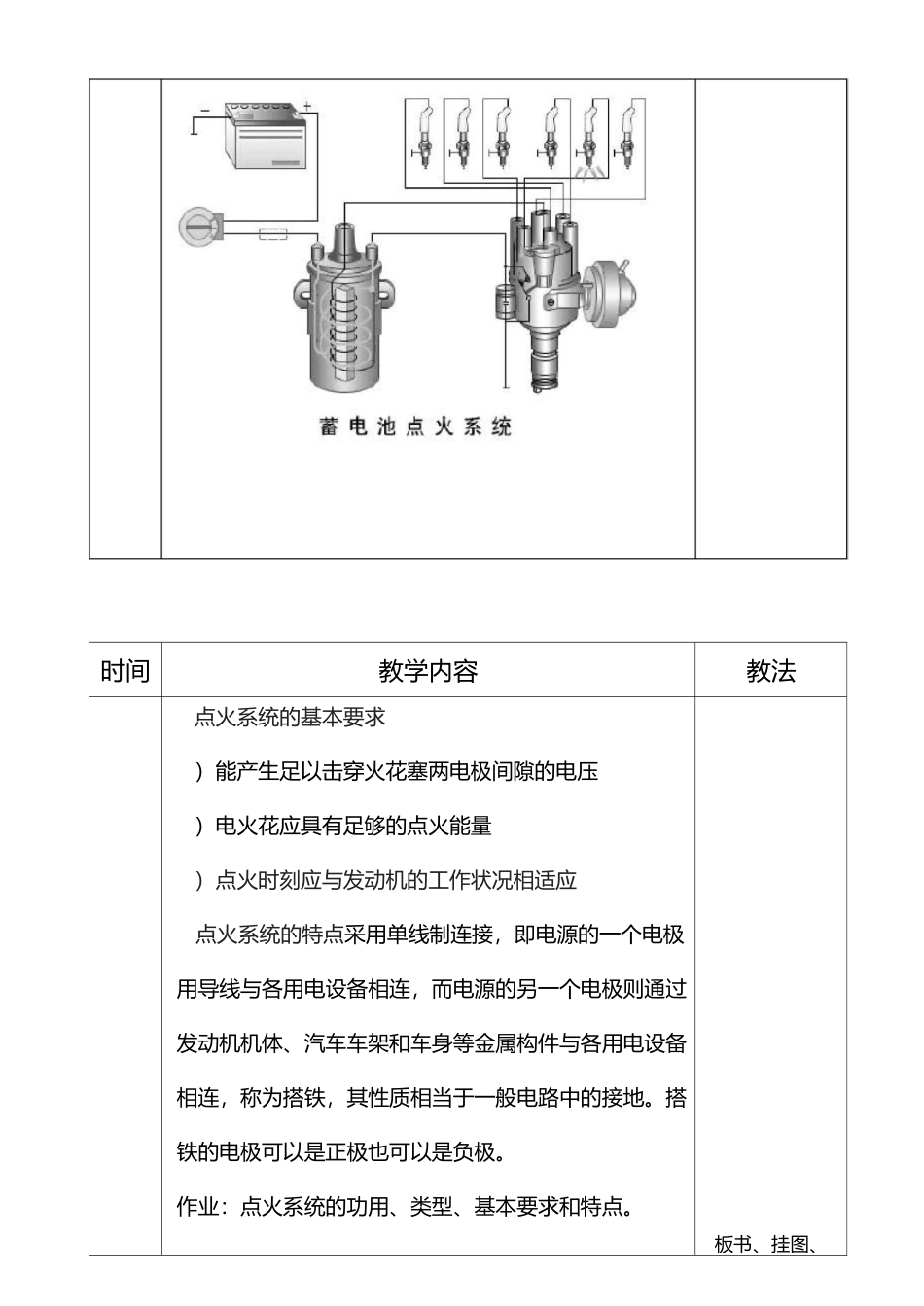

5、汽油机传统点火系统电子教案讲解_第3页
3/11
《汽修》专业工艺、实习一体化教学课题授课计划至学年度学期第周第页审批意见(签字)年月日授课班级本课题需课日实施日期天月曰至月曰课题名称:课题四、汽油机传统点火系统的构造维修目的要求:、正确理解掌握传统点火系统的构造与工作原理、掌握传统点火系统部分零部件的拆装与调整;重点难点:重点:汽车传统点火系统的构造组成与工作原理;难点:传统点火系统部分零部件的拆装与调整。设备、工具、教具等:汽油机、教具车、常用拆装工具、万用表、分电器、电瓶等。相关工艺知识:授课内容授课时间编写日期指导教师课题图样及技术要求、课日授课计划(附后)时间教学内容教法11一、组织教学:•考勤、检杳同学着装;•强调安全文明生产的基本要求;•明确实习任务。二、相关工艺知识:(―)概述点火系统的功用在发动机各种工况和使用条件下,在气缸内适时、准确、可靠地产生电火花,以点燃可燃混合气,使发动机作功。2.点火系统的类型按其组成和产生高压电方式的不同可分为传统蓄电池点火系统、电子点火系统、微机控制点火系统和磁电机点火系统。① 传统点火系统以蓄电池和发电机为电源,借点火线圈和断电器的作用,将电源提供、或低压直流电转变为高压电,再通过分电器分配到各缸火花塞,使火花塞两电极之间产生电火花,点燃可燃混合气。集合点名集体进行讲解。板书、挂图、举例合并讲解与引导。时间教学内容教法点火系统的基本要求)能产生足以击穿火花塞两电极间隙的电压)电火花应具有足够的点火能量)点火时刻应与发动机的工作状况相适应点火系统的特点采用单线制连接,即电源的一个电极用导线与各用电设备相连,而电源的另一个电极则通过发动机机体、汽车车架和车身等金属构件与各用电设备相连,称为搭铁,其性质相当于一般电路中的接地。搭铁的电极可以是正极也可以是负极。作业:点火系统的功用、类型、基本要求和特点。板书、挂图、(二)传统点火系统组成与工作原举例合并讲解与引导。传统点火系统的组成主要由电源蓄电池和发电机、点火开关、点火线圈、电容器、断电器、配电器、火花塞、时间教学内容教法① 点火开关用来控制仪表电路、点火系统初级电路以及起动机继电器电路的开与闭。②点火线圈相当于自耦变压器,用来将电源供给的阻尼电阻和高压导线等组传统点火系统的组成1、或的低压直流电转变为~的高压直流电。③ 分电器由断电器、配电器、电容器和点火提前调节装置等组成。它用来在发动机工作时接通与切断点火系统的初级电路,...
