大烟道安装方案

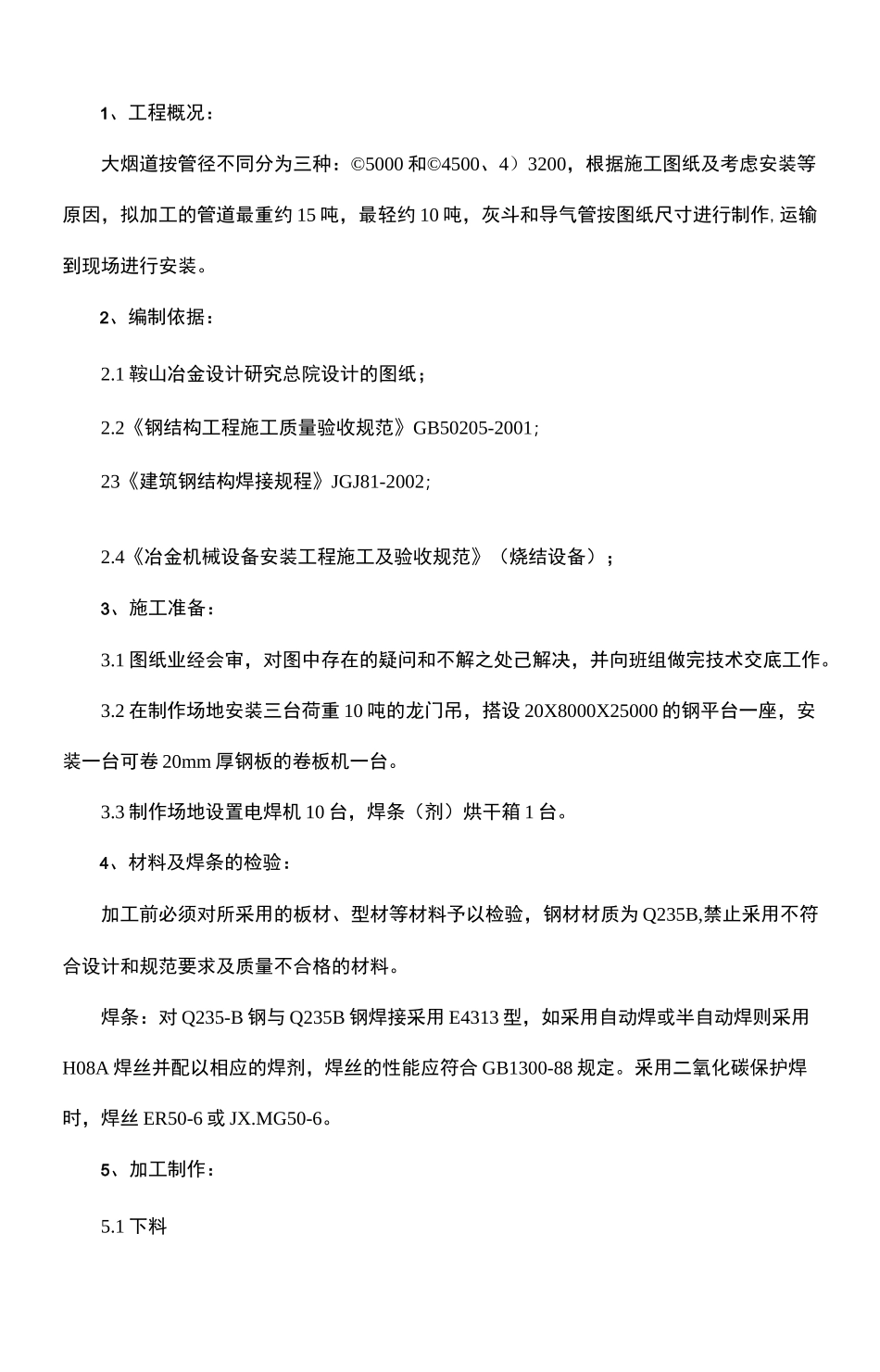

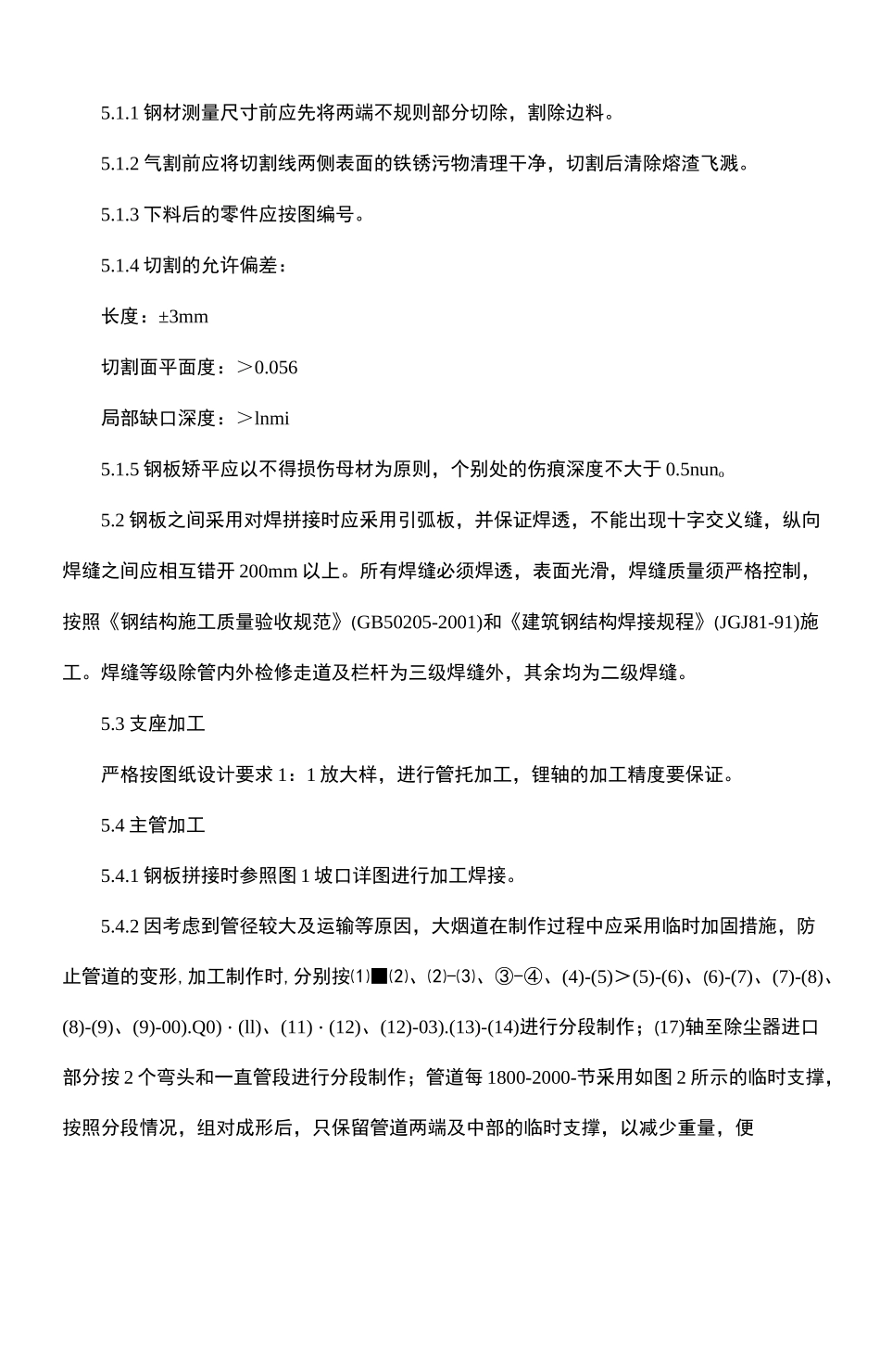

1、工程概况：大烟道按管径不同分为三种：©5000 和©4500、4）3200，根据施工图纸及考虑安装等原因，拟加工的管道最重约 15 吨，最轻约 10 吨，灰斗和导气管按图纸尺寸进行制作,运输到现场进行安装。2、编制依据：2.1 鞍山冶金设计研究总院设计的图纸；2.2《钢结构工程施工质量验收规范》GB50205-2001；23《建筑钢结构焊接规程》JGJ81-2002；2.4《冶金机械设备安装工程施工及验收规范》（烧结设备）；3、施工准备：3.1 图纸业经会审，对图中存在的疑问和不解之处己解决，并向班组做完技术交底工作。3.2 在制作场地安装三台荷重 10 吨的龙门吊，搭设 20X8000X25000 的钢平台一座，安装一台可卷 20mm 厚钢板的卷板机一台。3.3 制作场地设置电焊机 10 台，焊条（剂）烘干箱 1 台。4、材料及焊条的检验：加工前必须对所采用的板材、型材等材料予以检验，钢材材质为 Q235B,禁止釆用不符合设计和规范要求及质量不合格的材料。焊条：对 Q235-B 钢与 Q235B 钢焊接采用 E4313 型，如采用自动焊或半自动焊则采用H08A 焊丝并配以相应的焊剂，焊丝的性能应符合 GB1300-88 规定。釆用二氧化碳保护焊时，焊丝 ER50-6 或 JX.MG50-6。5、加工制作：5.1 下料5.1.1 钢材测量尺寸前应先将两端不规则部分切除，割除边料。5.1.2 气割前应将切割线两侧表面的铁锈污物清理干净，切割后清除熔渣飞溅。5.1.3 下料后的零件应按图编号。5.1.4 切割的允许偏差：长度：±3mm切割面平面度：＞0.056局部缺口深度：＞lnmi5.1.5 钢板矫平应以不得损伤母材为原则，个别处的伤痕深度不大于 0.5nuno5.2 钢板之间采用对焊拼接时应釆用引弧板，并保证焊透，不能出现十字交义缝，纵向焊缝之间应相互错开 200mm 以上。所有焊缝必须焊透，表面光滑，焊缝质量须严格控制，按照《钢结构施工质量验收规范》(GB50205-2001)和《建筑钢结构焊接规程》(JGJ81-91)施工。焊缝等级除管内外检修走道及栏杆为三级焊缝外，其余均为二级焊缝。5.3 支座加工严格按图纸设计要求 1：1 放大样，进行管托加工，锂轴的加工精度要保证。5.4 主管加工5.4.1 钢板拼接时参照图 1 坡口详图进行加工焊接。5.4.2 因考虑到管径较大及运输等原因，大烟道在制作过程中应采用临时加固措施，防止管道的变形,加工制作时,分别按⑴■⑵、⑵-⑶、③-④、(4)-(5)＞(5)-(6)、(6)-(7)、(7)-(8)、(8)-(9)、(9)-00).Q0)・(ll)、(11)・(12)、(12)-03).(13)-(14)进行分段制作；(17)轴...
