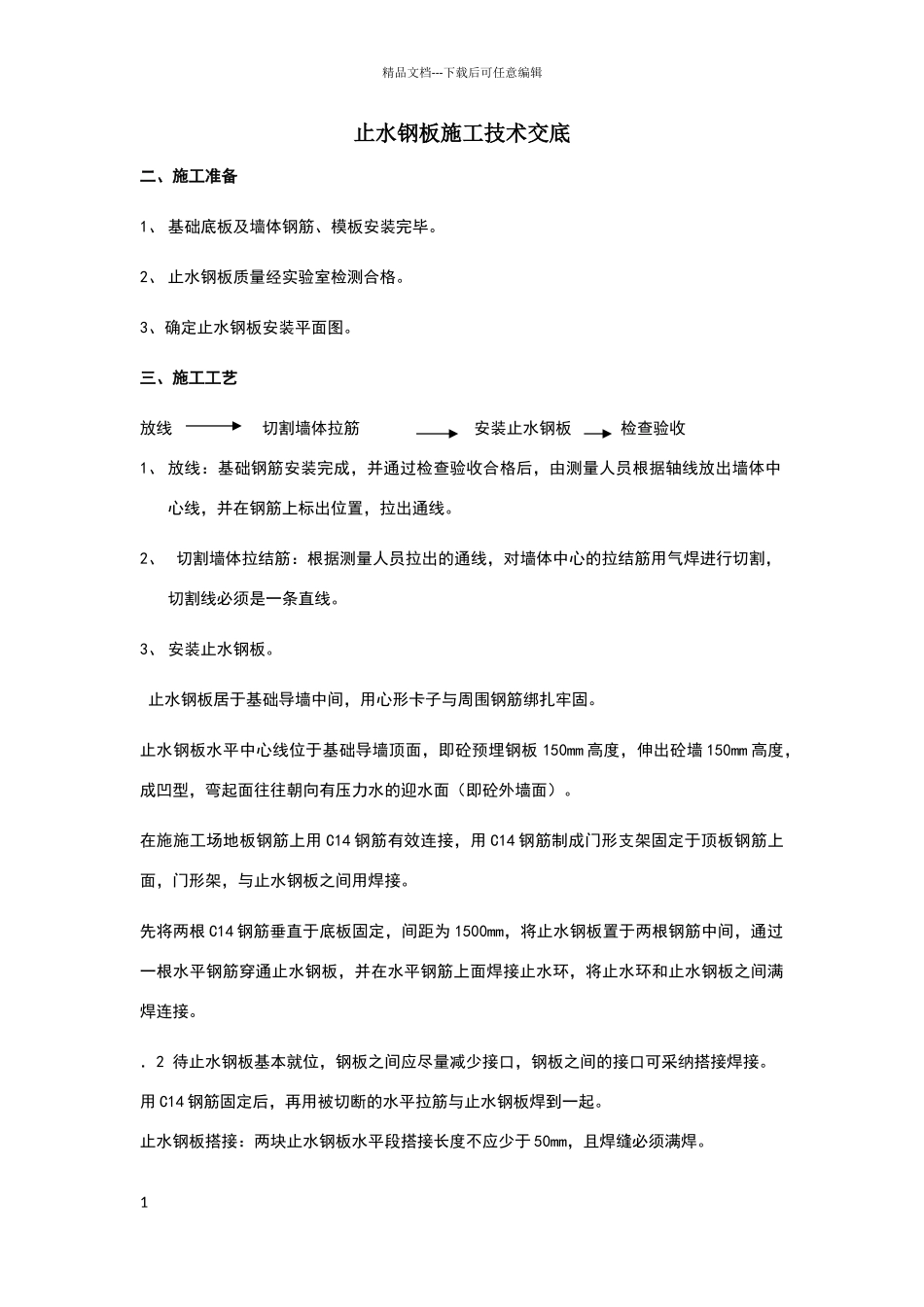

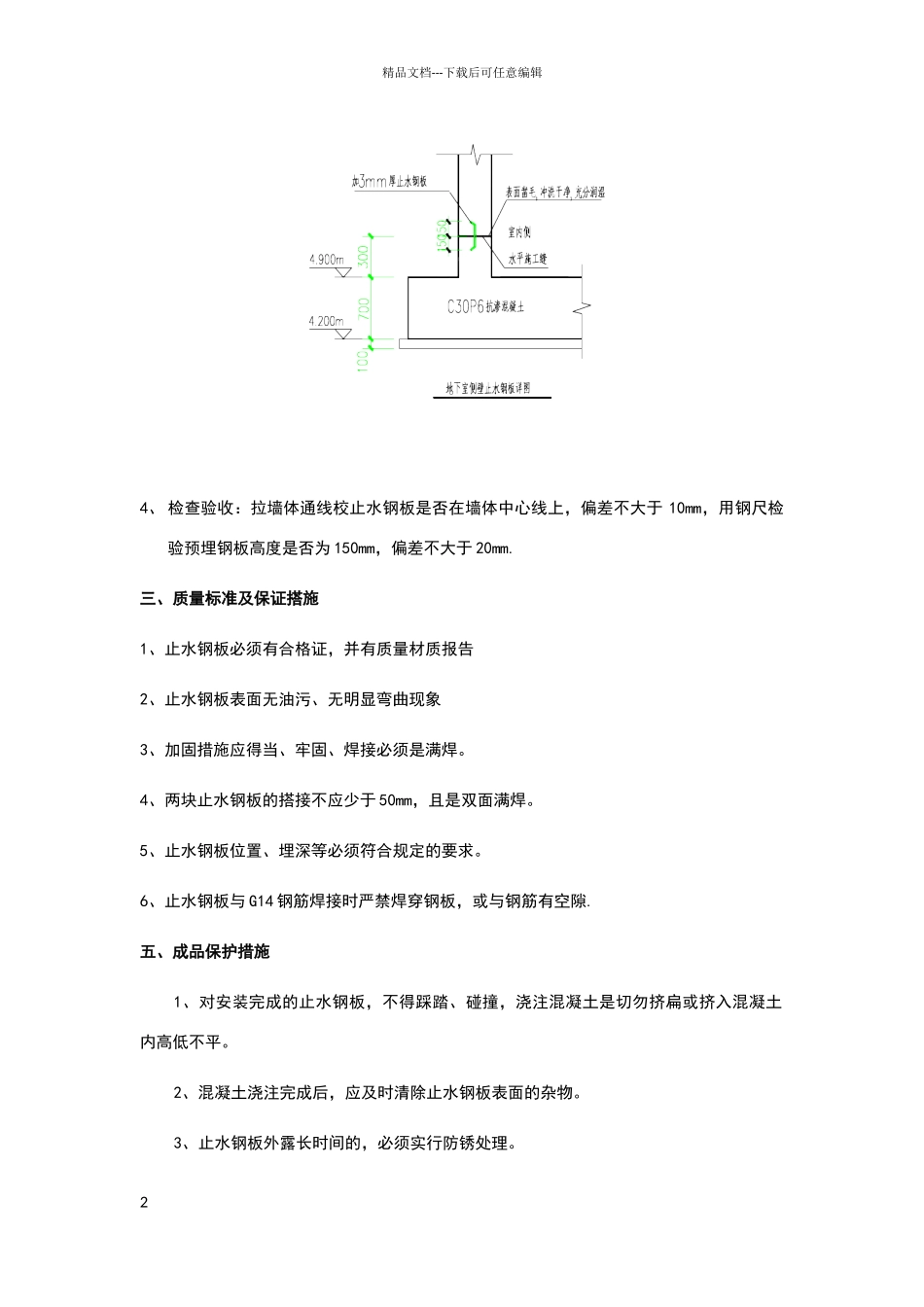

精品文档---下载后可任意编辑止水钢板施工技术交底二、施工准备1、 基础底板及墙体钢筋、模板安装完毕。2、 止水钢板质量经实验室检测合格。3、确定止水钢板安装平面图。三、施工工艺放线 切割墙体拉筋 安装止水钢板 检查验收 1、 放线：基础钢筋安装完成，并通过检查验收合格后，由测量人员根据轴线放出墙体中心线，并在钢筋上标出位置，拉出通线。2、 切割墙体拉结筋：根据测量人员拉出的通线，对墙体中心的拉结筋用气焊进行切割，切割线必须是一条直线。3、 安装止水钢板。 止水钢板居于基础导墙中间，用心形卡子与周围钢筋绑扎牢固。止水钢板水平中心线位于基础导墙顶面，即砼预埋钢板 150mm 高度，伸出砼墙 150mm 高度，成凹型，弯起面往往朝向有压力水的迎水面（即砼外墙面）。 在施施工场地板钢筋上用 C14 钢筋有效连接，用 C14 钢筋制成门形支架固定于顶板钢筋上面，门形架，与止水钢板之间用焊接。先将两根 C14 钢筋垂直于底板固定，间距为 1500mm，将止水钢板置于两根钢筋中间，通过一根水平钢筋穿通止水钢板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接。．2 待止水钢板基本就位，钢板之间应尽量减少接口，钢板之间的接口可采纳搭接焊接。用 C14 钢筋固定后，再用被切断的水平拉筋与止水钢板焊到一起。止水钢板搭接：两块止水钢板水平段搭接长度不应少于 50mm，且焊缝必须满焊。1精品文档---下载后可任意编辑4、 检查验收：拉墙体通线校止水钢板是否在墙体中心线上，偏差不大于 10mm，用钢尺检验预埋钢板高度是否为 150mm，偏差不大于 20mm.三、质量标准及保证搭施1、止水钢板必须有合格证，并有质量材质报告2、止水钢板表面无油污、无明显弯曲现象3、加固措施应得当、牢固、焊接必须是满焊。4、两块止水钢板的搭接不应少于 50mm，且是双面满焊。5、止水钢板位置、埋深等必须符合规定的要求。6、止水钢板与 G14 钢筋焊接时严禁焊穿钢板，或与钢筋有空隙.五、成品保护措施1、对安装完成的止水钢板，不得踩踏、碰撞，浇注混凝土是切勿挤扁或挤入混凝土内高低不平。2、混凝土浇注完成后，应及时清除止水钢板表面的杂物。3、止水钢板外露长时间的，必须实行防锈处理。2精品文档---下载后可任意编辑六、安全、环保文明施工1、施工人员必须戴安全帽，止水钢板焊接操作时，要戴绝缘电焊手套及劳保用品。2、电焊机外壳必须有良好可靠的接地，焊接完工时，一定要对焊接机进行检查。3、电焊工...
