污水处理厂计算书

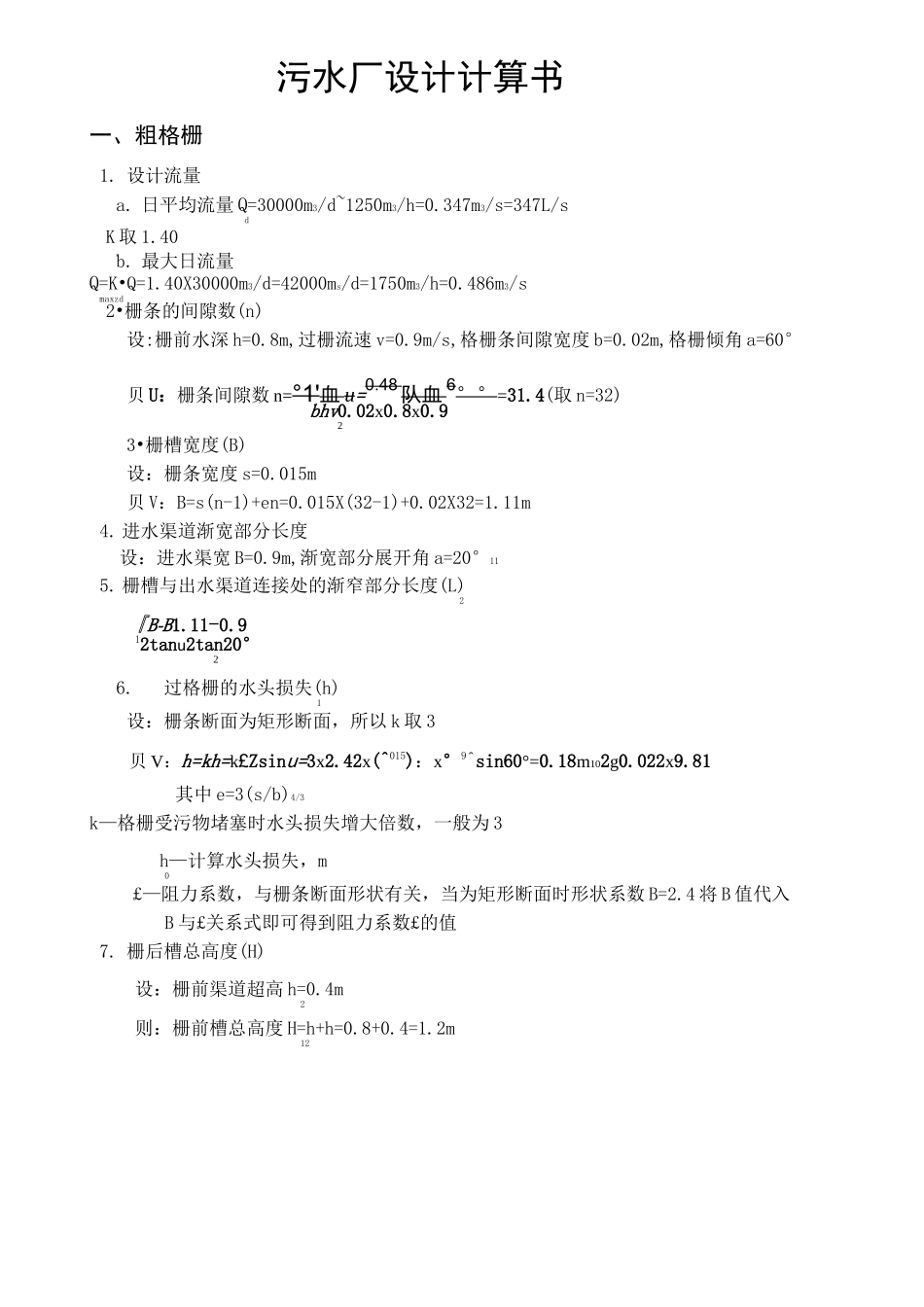

污水厂设计计算书一、粗格栅1. 设计流量a. 日平均流量 Q=30000m3/d~1250m3/h=0.347m3/s=347L/sdK 取 1.40zb. 最大日流量Q=K•Q=1.40X30000m3/d=42000ms/d=1750m3/h=0.486m3/smaxzd2•栅条的间隙数(n)设:栅前水深 h=0.8m,过栅流速 v=0.9m/s,格栅条间隙宽度 b=0.02m,格栅倾角 a=60°贝 U：栅条间隙数 n=°1'血 u=0.48 队血 6°°=31.4(取 n=32)bhv0.02x0.8x0.923•栅槽宽度(B)设：栅条宽度 s=0.015m贝 V：B=s(n-1)+en=0.015X(32-1)+0.02X32=1.11m4. 进水渠道渐宽部分长度设：进水渠宽 B=0.9m,渐宽部分展开角 a=20°115. 栅槽与出水渠道连接处的渐窄部分长度(L)2『B-B1.11-0.912tanu2tan20°26.过格栅的水头损失(h)1设：栅条断面为矩形断面，所以 k 取 3贝 V：h=kh=k£Zsinu=3x2.42x(^015)：x°9^sin60°=0.18m102g0.022x9.81其中 e=3(s/b)4/3k—格栅受污物堵塞时水头损失增大倍数，一般为 3h—计算水头损失，m0£—阻力系数，与栅条断面形状有关，当为矩形断面时形状系数 B=2.4 将 B 值代入B 与£关系式即可得到阻力系数£的值7. 栅后槽总高度(H)设：栅前渠道超高 h=0.4m2则：栅前槽总高度 H=h+h=0.8+0.4=1.2m12则：QxWx86400.347x86400x0.05=1.49m3/d栅后槽总高度 H=h+h+h=0.8+0.18+0.4=1.38m128. 格栅总长度(L)L 二 L+L+0.5+1.0+H/tana=0.3+0.3+0.5+1.0+1.2/tan60°=2.80m1219. 每日栅渣量(W)设：单位栅渣量 W=0.05m3栅渣/103m3污水1因为 W>0.2m3/d,所以宜采用机械格栅清渣及皮带输送机或无轴输送机输送栅渣二、细格栅1.设计流量 Q=30000m3/d，选取流量系数 K=1.40 则：z最大流量 Q=1.40X30000m3/d=0.486m3/smax2•栅条的间隙数（n）设:栅前水深 h=0.8m,过栅流速 v=0.9m/s,格栅条间隙宽度 e=0.006m,格栅倾角 a=60°贝 U：栅条间隙数 n=空四=。來队血 60。=104.69（n=105）ehv0.006x0.8x0.92设计两组格栅，每组格栅间隙数 n=533•栅槽宽度（B）设：栅条宽度 s=0.015m则：B=s(n-1)+en=0.015X(53T)+0.006X53=l.lm2所以总槽宽为 l.lX2+0.2=2.4m(考虑中间隔墙厚 0.2m)4.进水渠道渐宽部分长度设：进水渠宽 B=0.9m,其渐宽部分展开角 a=20°（进水渠道前的流速为 0.6m/s）11则：L=B — B i =1.1 一 0.9 =0.3m12tana2tan20°15.栅槽与出水渠道连接处的渐窄部分长度（L）26. 过格栅的水头损失（h）1设：栅条断面为矩形断面，所以 k 取 3则：h 厂叭=肚专 sina3x彳 42x（黑|）3x羽...
