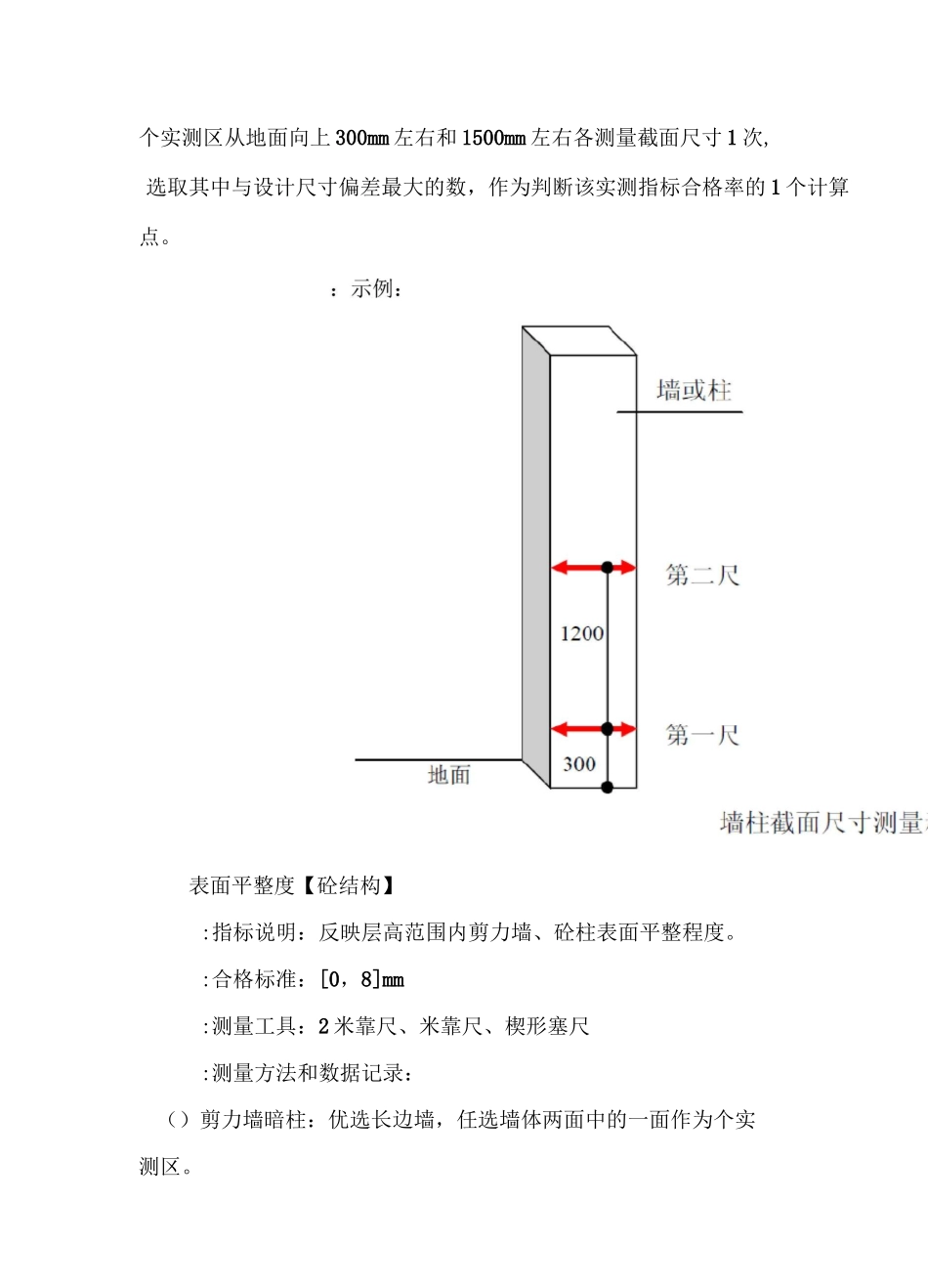

实测实量操作指引、混凝土结构工程基本原则:取样原则项目建筑类型取样依据（单位）取样数量（单位）备注结构工程住宅工程公共建筑项目劳务数量2 层/劳务住宅工程、公共建筑单独计算标段总楼栋数（栋）W32（层）>3W63（层）>64（层）根据选取楼层结构平面图，实测实量选点考虑每层结构 4 个角和中间砼剪力墙、柱。实测实量范围混凝土结构截面尺寸、表面平整度、垂直度、楼板厚度、顶板极差及混凝土外观质量检查；公共建筑中宜选用靠尺；层高超过取消实测项顶板极差及楼板厚度；截面尺寸偏差【砼结构】:指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。:合格标准：截面尺寸偏差[—5,8]mm。:测量工具：5m 钢卷尺:测量方法和数据记录：（）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。（）同一面墙/柱面作为 1 个实测区，累计实测实量 10 个实测区。每个实测区从地面向上 300mm 左右和 1500mm 左右各测量截面尺寸 1 次,选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的 1 个计算点。表面平整度【砼结构】:指标说明：反映层高范围内剪力墙、砼柱表面平整程度。:合格标准：[0，8]mm:测量工具：2 米靠尺、米靠尺、楔形塞尺:测量方法和数据记录：（）剪力墙暗柱：优选长边墙，任选墙体两面中的一面作为个实测区。墙地面平整度测量示意第一尺第二尺第三尺墙长小于 3 米时,此尺取消（）当所选墙长度小于 3 米时，同一面墙 4 个角（顶部及根部）中取左上及右下 2 个角。按 45 度角左右斜放靠尺，累计测 2 次表面平整度。跨洞口部位必测。这 2 个实测值分别作为该指标合格率的 2 个计算点。（）当所选墙长度大于 3 米时，除按 45 度角左右斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。跨洞口部位必测。这 3 个实测值分别作为判断该指标合格率的 3 个计算点（）砼柱：小于可以不测表面平整度。示例垂直度【砼结构】:指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。:合格标准：[0，8]mm:测量工具：米靠尺、米靠尺:测量方法和数据记录：()剪力墙：任取长边墙的一面作为 1 个实测区。(2)当墙长度小于 3 米时，同一面墙距两端头竖向阴阳角约 30cm 左右位置，分别按以下原则实测 2 次：一是靠尺顶端接触到上部砼顶板位置时测 1 次垂直度，二是靠尺底端接触到下部地面位置时测 1 次垂直度。砼墙体洞口一侧为垂直度必测部位。这 2...
