木支撑施工方案

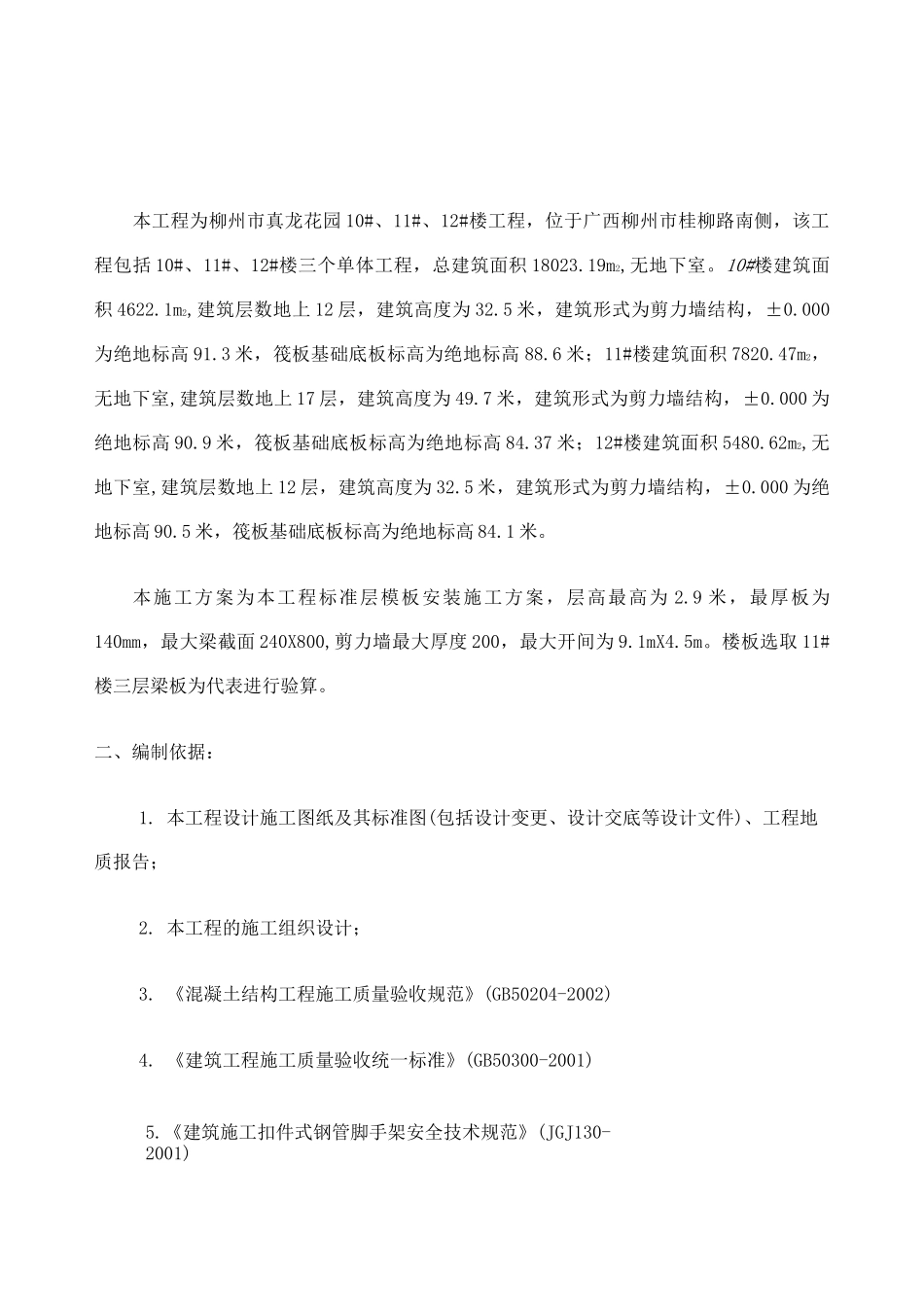

5.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)本工程为柳州市真龙花园 10#、11#、12#楼工程，位于广西柳州市桂柳路南侧，该工程包括 10#、11#、12#楼三个单体工程，总建筑面积 18023.19m2,无地下室。10#楼建筑面积 4622.1m2,建筑层数地上 12 层，建筑高度为 32.5 米，建筑形式为剪力墙结构，±0.000为绝地标高 91.3 米，筏板基础底板标高为绝地标高 88.6 米；11#楼建筑面积 7820.47m2，无地下室,建筑层数地上 17 层，建筑高度为 49.7 米，建筑形式为剪力墙结构，±0.000 为绝地标高 90.9 米，筏板基础底板标高为绝地标高 84.37 米；12#楼建筑面积 5480.62m2,无地下室,建筑层数地上 12 层，建筑高度为 32.5 米，建筑形式为剪力墙结构，±0.000 为绝地标高 90.5 米，筏板基础底板标高为绝地标高 84.1 米。本施工方案为本工程标准层模板安装施工方案，层高最高为 2.9 米，最厚板为140mm，最大梁截面 240X800,剪力墙最大厚度 200，最大开间为 9.1mX4.5m。楼板选取 11#楼三层梁板为代表进行验算。二、编制依据：1. 本工程设计施工图纸及其标准图(包括设计变更、设计交底等设计文件)、工程地质报告；2. 本工程的施工组织设计；3. 《混凝土结构工程施工质量验收规范》(GB50204-2002)4. 《建筑工程施工质量验收统一标准》(GB50300-2001)6.《建筑施工模板安全技术规范》(JGJ162-2008)三、模板工程施工工艺3.1、施工准备① 技术准备楼层结构标高、梁截面种类较多，因此，支模前施工管理人员及作业班组，必须认真阅读，熟悉图纸，同时针对有关施工技术和图纸存在的疑点做好记录，通过与设计、建设、监理洽商解决，取得一致意见后，办好签证记录，作为施工图的变更和施工操作依据。熟悉各部位截面尺寸、标高、制定模板设计方案。② 材料准备1、模板材料模板：长 2.4 米，宽 1.2 米，厚 1.8 厘米小楞木：5cmX8cm。大楞木：6cmX8cmo木档：4cmX6cm,长不限。顶撑：©8cm 长 3 米的杉木。梁底板：厚 1.8cm,宽 25cm。2、梁板模板顶撑支撑说明(1) 现浇板底板选用 1.8cm 模板(2)小楞木选用 5cmX8cm，间距不大于 30cm(3)大楞木选用 6cmX8cm，间距不大于 30cm(4)梁底板选用宽 24cm,厚 1.8cm 的模板(5)梁侧选用 1.8cm 厚模板(6)梁侧板固定立档选用 4cmX6cm 木档，间距 40cm(7)顶撑：©8cm,间距为 45cm(8)水平支撑选用木档 4cmX6cm,在 0.5 米处与 1.75 米处设置双道纵横相连的支...
