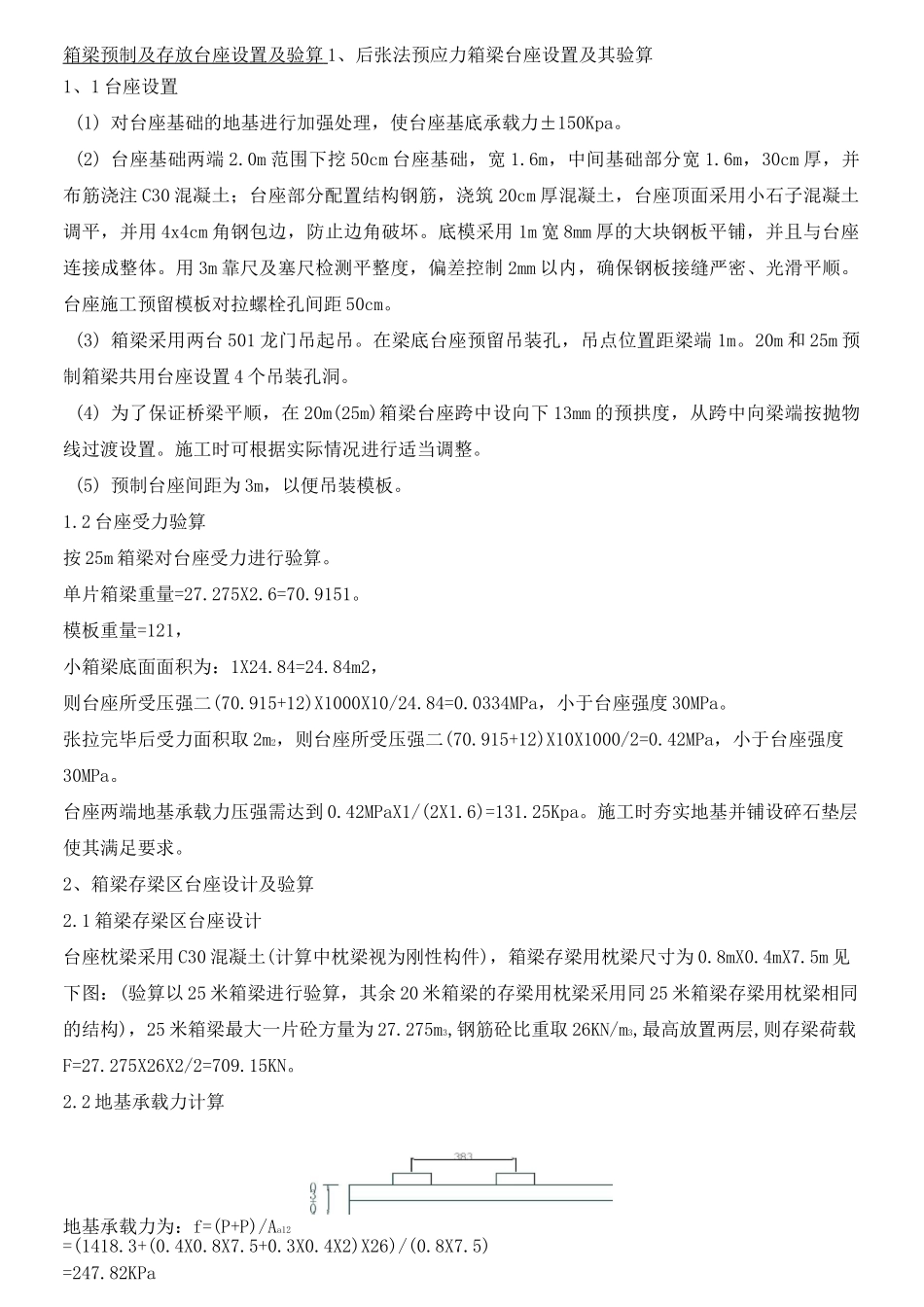

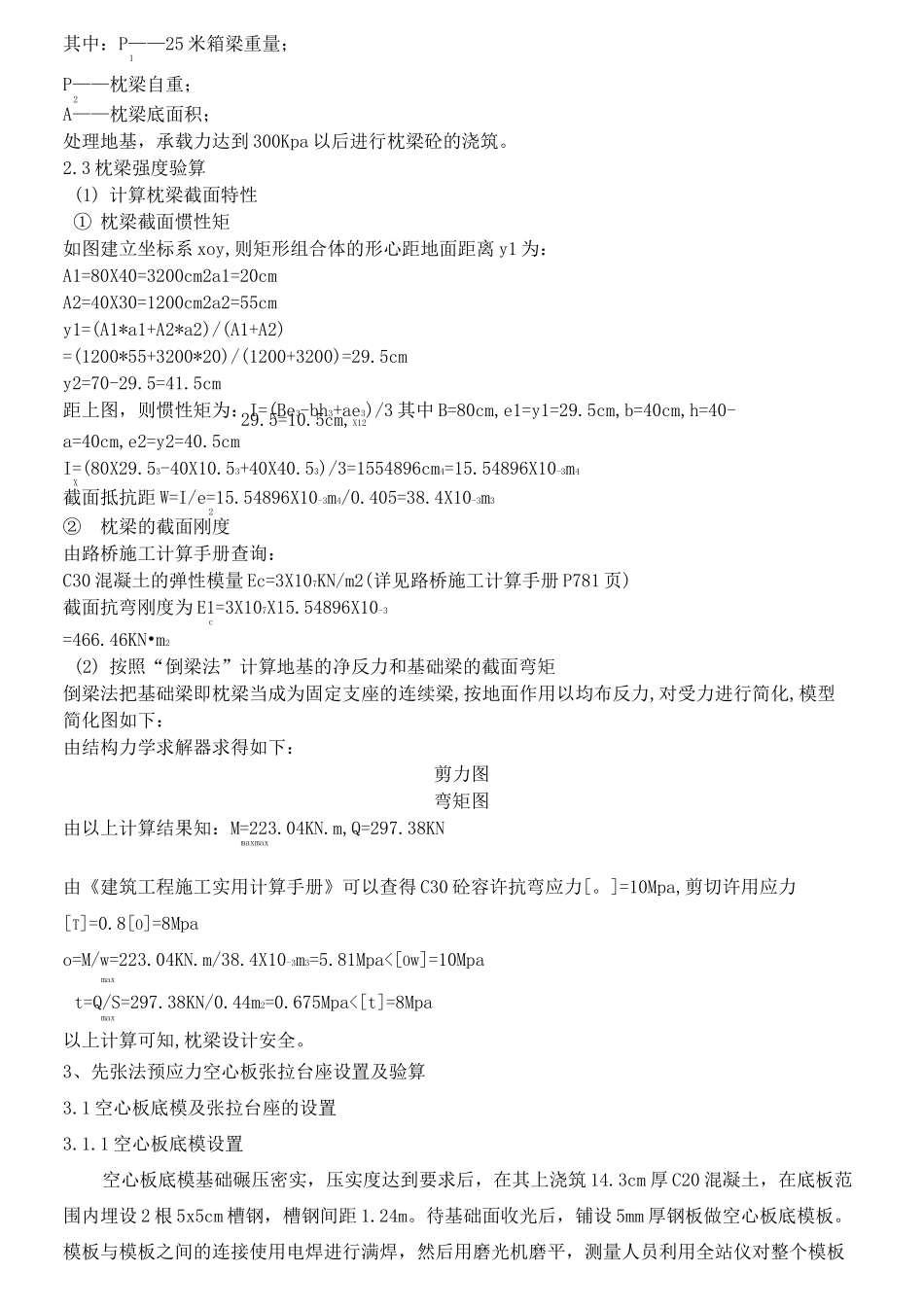

箱梁预制及存放台座设置及验算 1、后张法预应力箱梁台座设置及其验算1、1 台座设置(1) 对台座基础的地基进行加强处理，使台座基底承载力±150Kpa。(2) 台座基础两端 2.0m 范围下挖 50cm 台座基础，宽 1.6m，中间基础部分宽 1.6m，30cm 厚，并布筋浇注 C30 混凝土；台座部分配置结构钢筋，浇筑 20cm 厚混凝土，台座顶面采用小石子混凝土调平，并用 4x4cm 角钢包边，防止边角破坏。底模采用 1m 宽 8mm 厚的大块钢板平铺，并且与台座连接成整体。用 3m 靠尺及塞尺检测平整度，偏差控制 2mm 以内，确保钢板接缝严密、光滑平顺。台座施工预留模板对拉螺栓孔间距 50cm。(3) 箱梁采用两台 501 龙门吊起吊。在梁底台座预留吊装孔，吊点位置距梁端 1m。20m 和 25m 预制箱梁共用台座设置 4 个吊装孔洞。(4) 为了保证桥梁平顺，在 20m(25m)箱梁台座跨中设向下 13mm 的预拱度，从跨中向梁端按抛物线过渡设置。施工时可根据实际情况进行适当调整。(5) 预制台座间距为 3m，以便吊装模板。1.2 台座受力验算按 25m 箱梁对台座受力进行验算。单片箱梁重量=27.275X2.6=70.9151。模板重量=121，小箱梁底面面积为：1X24.84=24.84m2，则台座所受压强二(70.915+12)X1000X10/24.84=0.0334MPa，小于台座强度 30MPa。张拉完毕后受力面积取 2m2，则台座所受压强二(70.915+12)X10X1000/2=0.42MPa，小于台座强度30MPa。台座两端地基承载力压强需达到 0.42MPaX1/(2X1.6)=131.25Kpa。施工时夯实地基并铺设碎石垫层使其满足要求。2、箱梁存梁区台座设计及验算2.1 箱梁存梁区台座设计台座枕梁采用 C30 混凝土(计算中枕梁视为刚性构件)，箱梁存梁用枕梁尺寸为 0.8mX0.4mX7.5m 见下图：(验算以 25 米箱梁进行验算，其余 20 米箱梁的存梁用枕梁采用同 25 米箱梁存梁用枕梁相同的结构)，25 米箱梁最大一片砼方量为 27.275m3,钢筋砼比重取 26KN/m3,最高放置两层,则存梁荷载F=27.275X26X2/2=709.15KN。2.2 地基承载力计算地基承载力为：f=(P+P)/Aa12=(1418.3+(0.4X0.8X7.5+0.3X0.4X2)X26)/(0.8X7.5)=247.82KPa其中：P——25 米箱梁重量；1P——枕梁自重；2A——枕梁底面积；处理地基，承载力达到 300Kpa 以后进行枕梁砼的浇筑。2.3 枕梁强度验算(1) 计算枕梁截面特性① 枕梁截面惯性矩如图建立坐标系 xoy,则矩形组合体的形心距地面距离 y1 为：A1=80X40=3200cm2a1=20cmA2=40X30=1200cm2a2=55cmy1=(A1*a1+A2*a2)/(...
