2025年机械设计大作业千斤顶

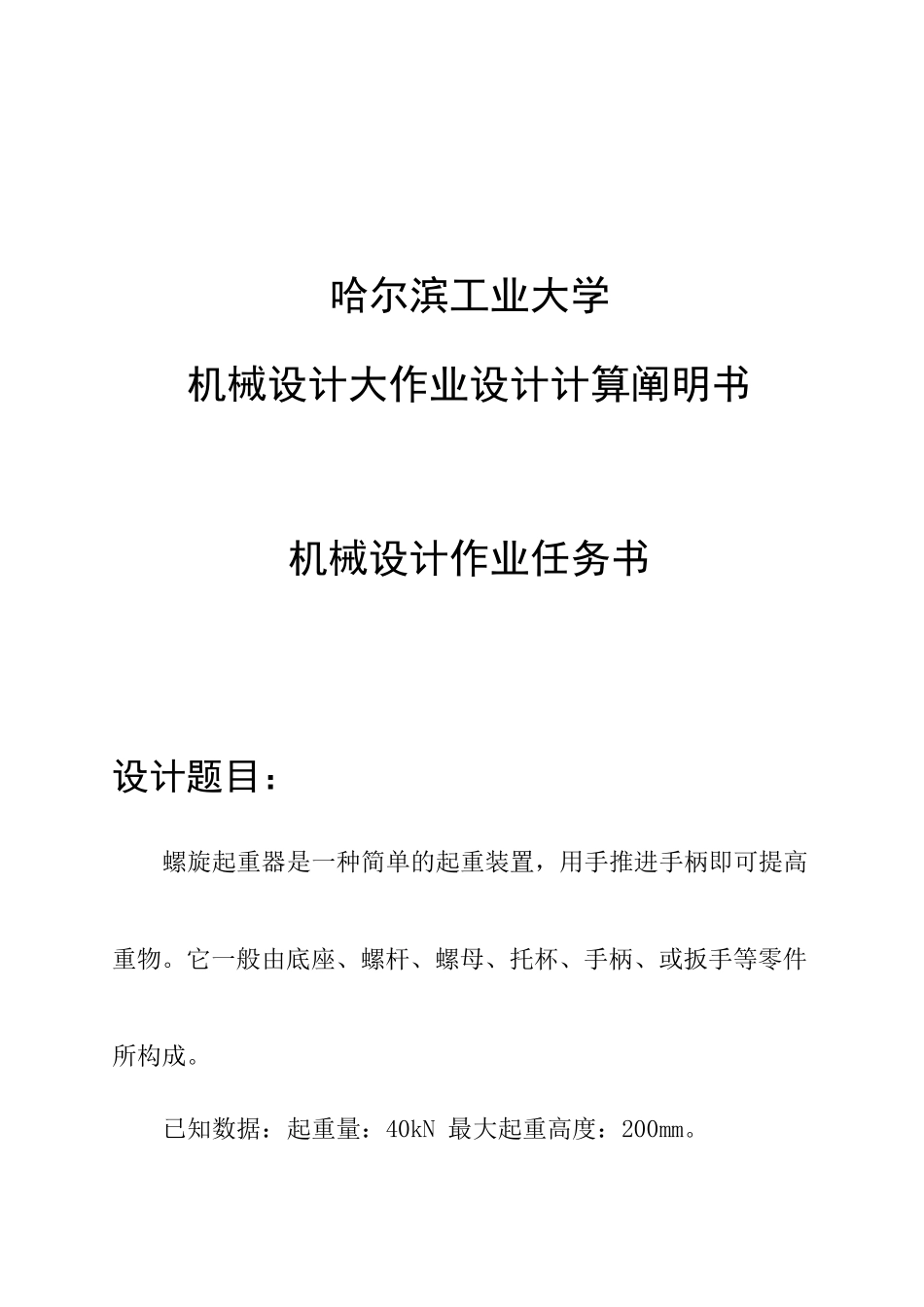

哈尔滨工业大学机械设计大作业设计计算阐明书机械设计作业任务书设计题目：螺旋起重器是一种简单的起重装置，用手推进手柄即可提高重物。它一般由底座、螺杆、螺母、托杯、手柄、或扳手等零件所构成。已知数据：起重量：40kN 最大起重高度：200mm。 目 录一、设计题目-----------------------------------------------------------------------------------------------------2二、螺母、螺杆选材-------------------------------------------------------------------------------------------2三、螺杆、螺母设计计算3.1 耐磨性计算-----------------------------------------------------------------------------------------------23.2 螺杆强度校核--------------------------------------------------------------------------------------------23.3 螺纹牙强度校核-----------------------------------------------------------------------------------------33.4 螺纹副自锁条件校核----------------------------------------------------------------------------------43.5 螺杆稳定性校核-----------------------------------------------------------------------------------------4四、螺母外径及凸缘设计------------------------------------------------------------------------------------5五、手柄设计----------------------------------------------------------------------------------------------------5六、底座设计----------------------------------------------------------------------------------------------------6七、其他各部分尺寸及参数---------------------------------------------------------------------------------7八、参照资料-----------------------------------------------------------------------------------------------------7一、 设计题目螺旋起重器（千斤顶）已知条件：起重量 FQ=40KN，最大起重高度 H=200mm。二、 螺杆、螺母选材本千斤顶设计采用梯形螺纹螺旋传动。由于螺杆承受载荷较大，并且是小截面，故选用 45#钢，调质处理。查参照文献[2]表 10.2 得 σs=355MPa, σb=600MPa。由于千斤顶属于低速重载的状况，且螺母与螺杆之间存在滑动磨损，故螺母采用强度高、耐磨、摩擦系数小的铸铝青铜 ZCuAl10Fe3。托盘和底座均采用铸铁材料。三、 螺杆、螺母设...
