PVC建筑排水管安装现场现场施工工艺

PVC建筑排水管安装现场现场施工工艺_第1页
1/10
PVC建筑排水管安装现场现场施工工艺_第2页
2/10
PVC建筑排水管安装现场现场施工工艺_第3页
3/10

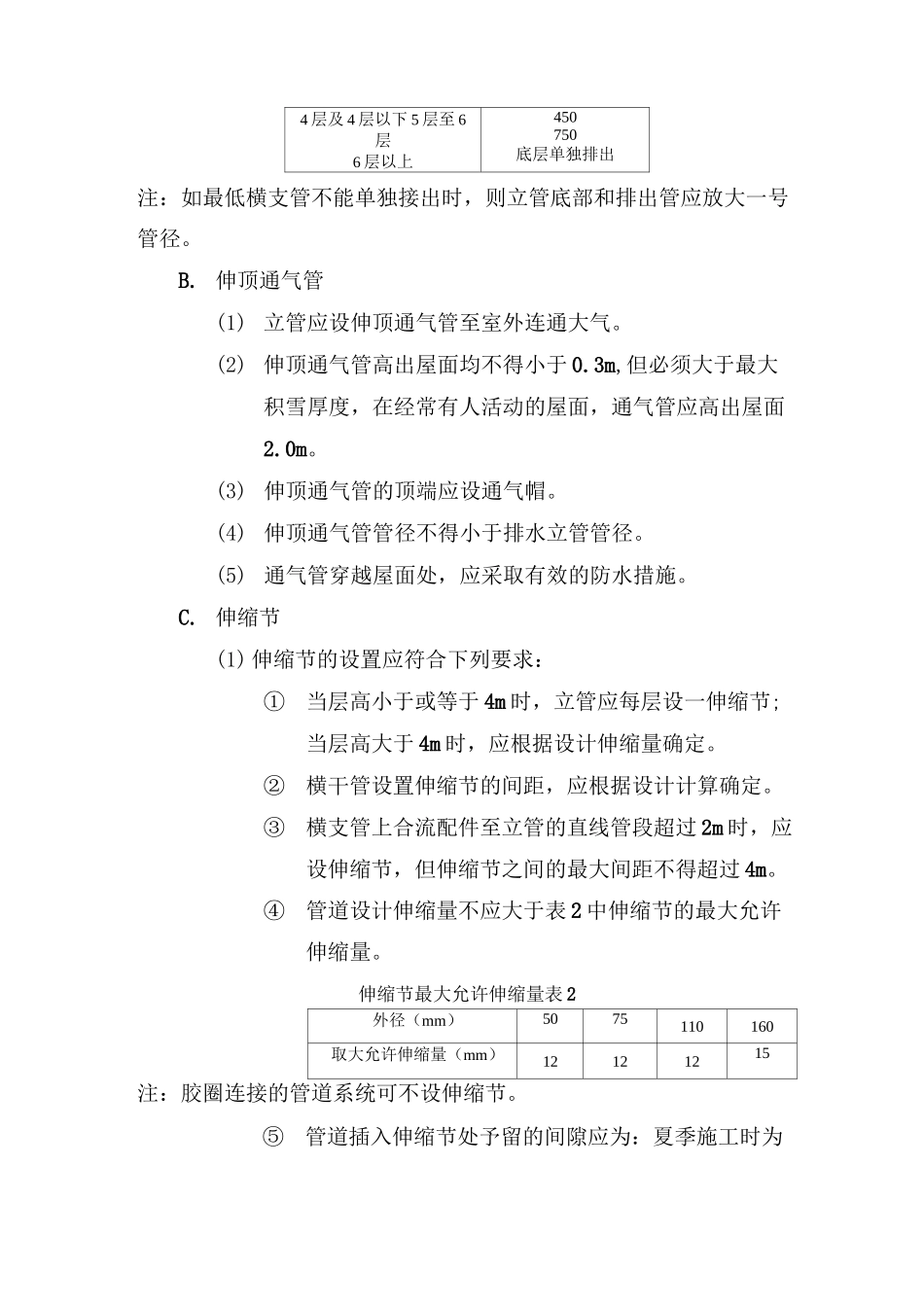

般构造要施工准安装一般规楼层管道安管道螺纹连PVC 建筑排水管安装施工工艺PVC 建筑排水管指建筑排水用硬聚氯乙烯塑料管材和管件。主要用于建筑物室内生活污水排放系统。该材料的品种、规格、技术要求以及运输,贮存必须符合 GB5836-86《建筑排水用硬聚氯乙烯塑料管材和管件》的规定。操作内容操作要埋地铺设管安装一般构造要求A. 管道布置(1) 排水立管应布置在排水量大的器具附近的墙边、墙角或立柱处。(2) 管道不得布置在食堂,饮食业的主副食贮藏、烹调、配餐操作部位上方。(3) 管道不得穿越卧室,贮藏柜,且不宜布置和敷设在与卧室相邻的内墙面。(4) 管道不得布置在遇水会引起燃烧,爆炸或损坏的原料,产品和设备的上方。(5) 管道应避免布置在热源附近,如不能避免,且管道表面受热温度大于 60°C 时,应采取隔热措施。主管与家用灶具边净距不得小于 0.4m。(6) 管道不得穿越烟道,沉降缝和防火墙。管道应避免穿过伸缩缝,若必须穿过时,应采取相应措施。(7) 管道应避免布置在易受机械撞击处,如不能避免时,应采取保护措施。(8) 最低横支管与立管连接处至排水管管底的垂直距离如小于表 1 中数值时,最低横支管应单独接出建筑物外最低横支管与立管连接外至排出管管底的垂直距离表 1建筑层数垂直距离(mm)4 层及 4 层以下 5 层至 6层6 层以上450750底层单独排出注:如最低横支管不能单独接出时,则立管底部和排出管应放大一号管径。B. 伸顶通气管(1) 立管应设伸顶通气管至室外连通大气。(2) 伸顶通气管高出屋面均不得小于 0.3m,但必须大于最大积雪厚度,在经常有人活动的屋面,通气管应高出屋面2.0m。(3) 伸顶通气管的顶端应设通气帽。(4) 伸顶通气管管径不得小于排水立管管径。(5) 通气管穿越屋面处,应采取有效的防水措施。C. 伸缩节(1) 伸缩节的设置应符合下列要求:①当层高小于或等于 4m 时,立管应每层设一伸缩节;当层高大于 4m 时,应根据设计伸缩量确定。②横干管设置伸缩节的间距,应根据设计计算确定。③横支管上合流配件至立管的直线管段超过 2m 时,应设伸缩节,但伸缩节之间的最大间距不得超过 4m。④管道设计伸缩量不应大于表 2 中伸缩节的最大允许伸缩量。伸缩节最大允许伸缩量表 2外径(mm)5075110160取大允许伸缩量(mm)12121215注:胶圈连接的管道系统可不设伸缩节。⑤管道插入伸缩节处予留的间隙应为:夏季施工时为5-10mm;冬季施工时为 15-20mm。(2)伸缩节设置位置应靠近水...
