常见塑料件外观缺陷名词解释VIP专享

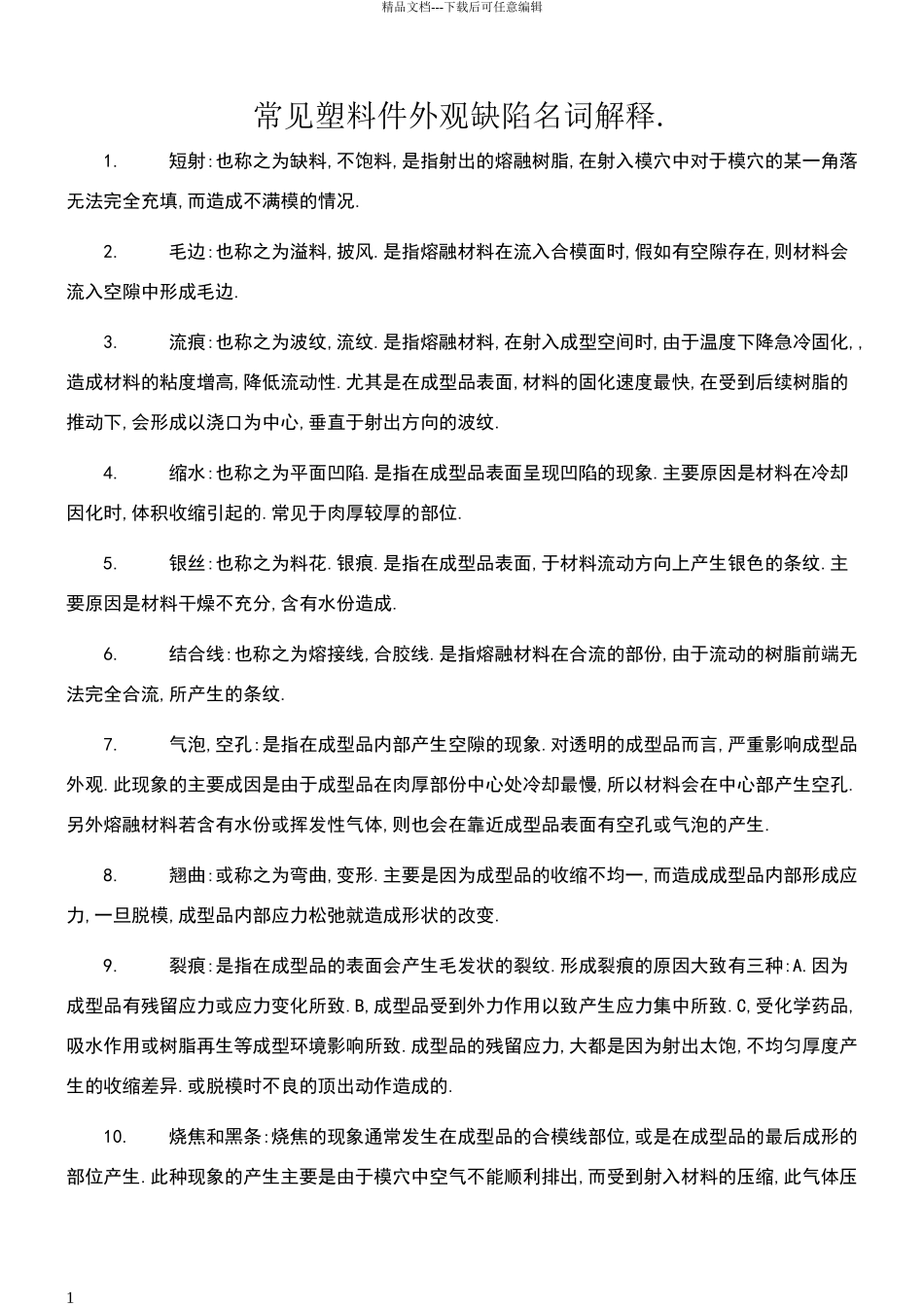

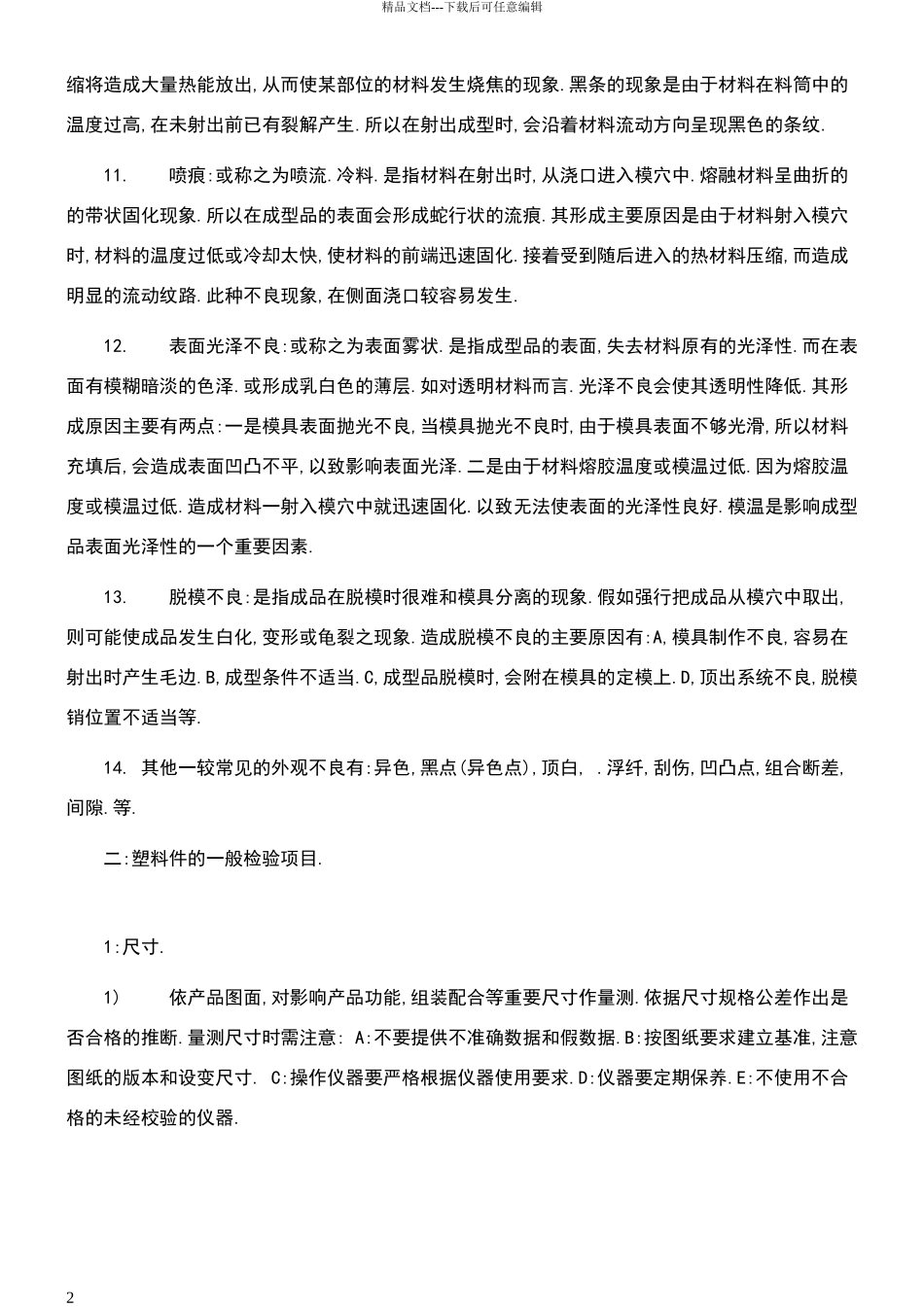

精品文档---下载后可任意编辑常见塑料件外观缺陷名词解释.1. 短射:也称之为缺料,不饱料,是指射出的熔融树脂,在射入模穴中对于模穴的某一角落无法完全充填,而造成不满模的情况.2. 毛边:也称之为溢料,披风.是指熔融材料在流入合模面时,假如有空隙存在,则材料会流入空隙中形成毛边.3. 流痕:也称之为波纹,流纹.是指熔融材料,在射入成型空间时,由于温度下降急冷固化,,造成材料的粘度增高,降低流动性.尤其是在成型品表面,材料的固化速度最快,在受到后续树脂的推动下,会形成以浇口为中心,垂直于射出方向的波纹.4. 缩水:也称之为平面凹陷.是指在成型品表面呈现凹陷的现象.主要原因是材料在冷却因化时,体积收缩引起的.常见于肉厚较厚的部位.5. 银丝:也称之为料花.银痕.是指在成型品表面,于材料流动方向上产生银色的条纹.主要原因是材料干燥不充分,含有水份造成.6. 结合线:也称之为熔接线,合胶线.是指熔融材料在合流的部份,由于流动的树脂前端无法完全合流,所产生的条纹.7. 气泡,空孔:是指在成型品内部产生空隙的现象.对透明的成型品而言,严重影响成型品外观.此现象的主要成因是由于成型品在肉厚部份中心处冷却最慢,所以材料会在中心部产生空孔.另外熔融材料若含有水份或挥发性气体,则也会在靠近成型品表面有空孔或气泡的产生.8. 翘曲:或称之为弯曲,变形.主要是因为成型品的收缩不均一,而造成成型品内部形成应力,一旦脱模,成型品内部应力松弛就造成形状的改变.9. 裂痕:是指在成型品的表面会产生毛发状的裂纹.形成裂痕的原因大致有三种:A.因为成型品有残留应力或应力变化所致.B,成型品受到外力作用以致产生应力集中所致.C,受化学药品,吸水作用或树脂再生等成型环境影响所致.成型品的残留应力,大都是因为射出太饱,不均匀厚度产生的收缩差异.或脱模时不良的顶出动作造成的.10. 烧焦和黑条:烧焦的现象通常发生在成型品的合模线部位,或是在成型品的最后成形的部位产生.此种现象的产生主要是由于模穴中空气不能顺利排出,而受到射入材料的压缩,此气体压1精品文档---下载后可任意编辑缩将造成大量热能放出,从而使某部位的材料发生烧焦的现象.黑条的现象是由于材料在料筒中的温度过高,在未射出前已有裂解产生.所以在射出成型时,会沿着材料流动方向呈现黑色的条纹.11. 喷痕:或称之为喷流.冷料.是指材料在射出时,从浇口进入模穴中.熔融材料呈曲折的的带状固化现象.所以在成型品的表面会形成蛇行状的流痕.其形成主要原因是由于材料射入模穴时,材料的温度过低或...
