常见电子元件的识别与检测

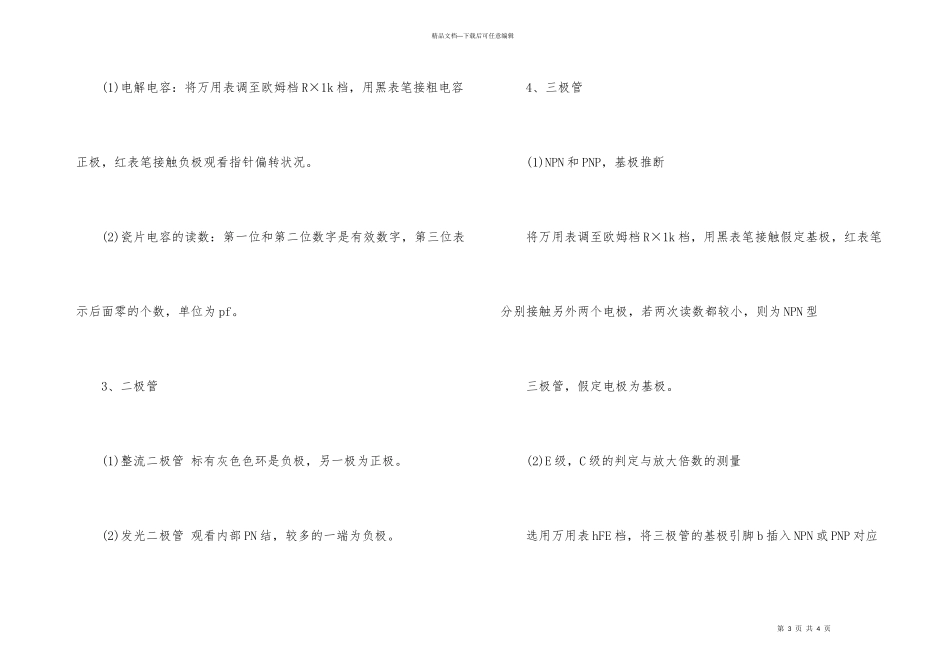

第 1 页 共 4 页精品文档---下载后可任意编辑常见电子元件的识别与检测 常见电子元件的识别与检测 随着电子技术及其应用领域的快速进展，所用的元器件种类日益增多，学习和把握常用元器件的性能、用途、质量判别方法，对提高电气设备的装配质量及可靠性将起重要的保证作用。电阻器、电容器、电感器、二极管、三极管、集成电路等都是电子电路常用的器件。下文为大家提供电子元器件的识别与检测基础常识，仅供阅读~ 1、电阻的识别与检测 (1)熟记：黑 0，棕 1，红 2，橙 3，黄 4，绿 5，蓝 6，紫 7，灰8，白 9 误差：金色为 5%;银色为 10%;无色为 20%。 (2)四环电阻读数: 第一条色环：阻值的第一位数字; 第 2 页 共 4 页精品文档---下载后可任意编辑 第二条色环：阻值的第二位数字; 第三条色环：10 的幂数; 第四条色环：误差——金 5%、银 10%、无色 20% (3)五环电阻读数: 第一条色环：阻值的第一位数字; 第二条色环：阻值的第二位数字; 第三条色环：阻值的第三位数字; 第四条色环：阻值乘以的'10 的幂数; 第五条色环：误差——红色±2%，棕色±1%，绿色±0.5%，蓝色±0.25%，紫色±0.1%。 (4)贴片电阻读数 第一位数字和第二位数字是有效数字，第三为数字表示后面零的个数。 2、电容器识别与检测 第 3 页 共 4 页精品文档---下载后可任意编辑 (1)电解电容：将万用表调至欧姆档 R×1k 档，用黑表笔接粗电容正极，红表笔接触负极观看指针偏转状况。 (2)瓷片电容的读数：第一位和第二位数字是有效数字，第三位表示后面零的个数，单位为 pf。 3、二极管 (1)整流二极管 标有灰色色环是负极，另一极为正极。 (2)发光二极管 观看内部 PN 结，较多的一端为负极。 4、三极管 (1)NPN 和 PNP，基极推断 将万用表调至欧姆档 R×1k 档，用黑表笔接触假定基极，红表笔分别接触另外两个电极，若两次读数都较小，则为 NPN 型 三极管，假定电极为基极。 (2)E 级，C 级的判定与放大倍数的测量 选用万用表 hFE 档，将三极管的基极引脚 b 插入 NPN 或 PNP 对应第 4 页 共 4 页精品文档---下载后可任意编辑的插孔，另两根引脚分别插入 NPN 或 PNP 的其他的插孔，以测量三极管的放大倍数，然后再将管子反插再测一遍，测得值比较大的一次分别对应 NPN 或 PNP 的 E、B、C，测得的值即为三极管的电流放大倍数。
