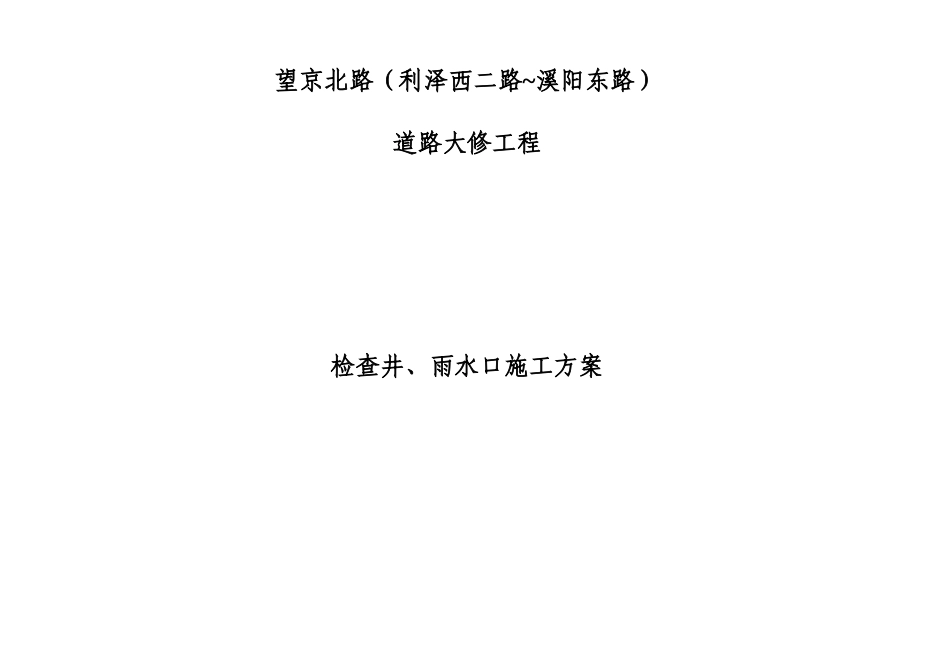

望京北路(利泽西二路~溪阳东路)道路大修工程检查井、雨水口施工方案北京城建道桥建设集团有限企业望京北路(利泽西二路~溪阳东路)道路大修工程项目经理部.6.20一、施工概况(一)现况概述1、望京北路(利泽西二路-溪阳东路)道路大修工程处在北五环南侧,路线大体为东西走向,起点为利泽西二路,经广顺北大街、利泽中一路、利泽中二路、广泽路、利泽东二路、利泽东路,终点为溪阳东路,大修道路全长 2.445km,红线宽 60 米,横断面为四幅路型式,中央隔离带宽 2 米,两侧机动车道宽 12 米,规划为都市主干路。2、本次道路大修重要工作:旧路铣刨、处理病害、加铺沥青混凝土路面、雨水口挪移、检查井井盖及雨水篦子处理、慢行系统整改、旳施划道路标志标线等工作内容。(二)重要工程数量1检查井提高加固座318 2雨水口座6 3封填雨水口座8 4混凝土篦子更换为铸铁篦子(双箅)座125新建 DN300mm 钢筋砼承插口管(Ⅱ级)m81二、施工日期计划动工时间为 6 月 27 日,计划竣工时间为 8 月 26 日。三、施工物资准备(一)施工设备:破碎炮、挖掘机、振捣棒、钢筋弯曲机、钢筋切割机、钢筋调直机、电焊机(二)材料准备:模板、步道砖垫块、钢筋、混凝土四、人员组织技术负责人:张雨松 现场负责人:代朝东组名组长配置民工负责项目测量放线组李志国2控制检查井提高高程指挥加固组李志国10指挥检查井加固和保证加固质量质量检查组王永海2检测井子与路面高差和加固质量安全组李书全5维护交通秩序,保障现场安全正式动工之前,召开技术交底会议,做到分工明确、各司其职、井然有序。下属工作有专人负责:现场指挥和整体工作协调;调度运送车辆及时清除废渣;调整检查井、雨水口提高后高程;控制混凝土养护时间。旳旳五、施工工艺(一)检查井施工 1、路面原则状况施工工艺旳检查井井强墙外 350mm 范围内旧路面构造刨除,处理深度按照设计图纸规定,并将基层清理洁净;当检查井井筒周围处理范围不旳能保证将损坏部位清除时,根据状况对处理范围进行调整加大。根据图纸将预先加工好钢筋在井圈外布置好,钢筋间焊接牢固。旳以井圈周围平整路面为基准,挂十字线,由测量人员检测检查井需要调整高度,井圈表面高程与沥青砼面层铺设后顶面高程一致旳。确定高程后用 3 块步道砖块砌筑调整检查井井盖高程,块材砌筑平稳,井筒内侧用模板支模。旳U 型 Ф8 钢筋(沿井圈均匀布置 4个)分别与井圈和布置在井墙外根据图纸预先加工好钢筋...
