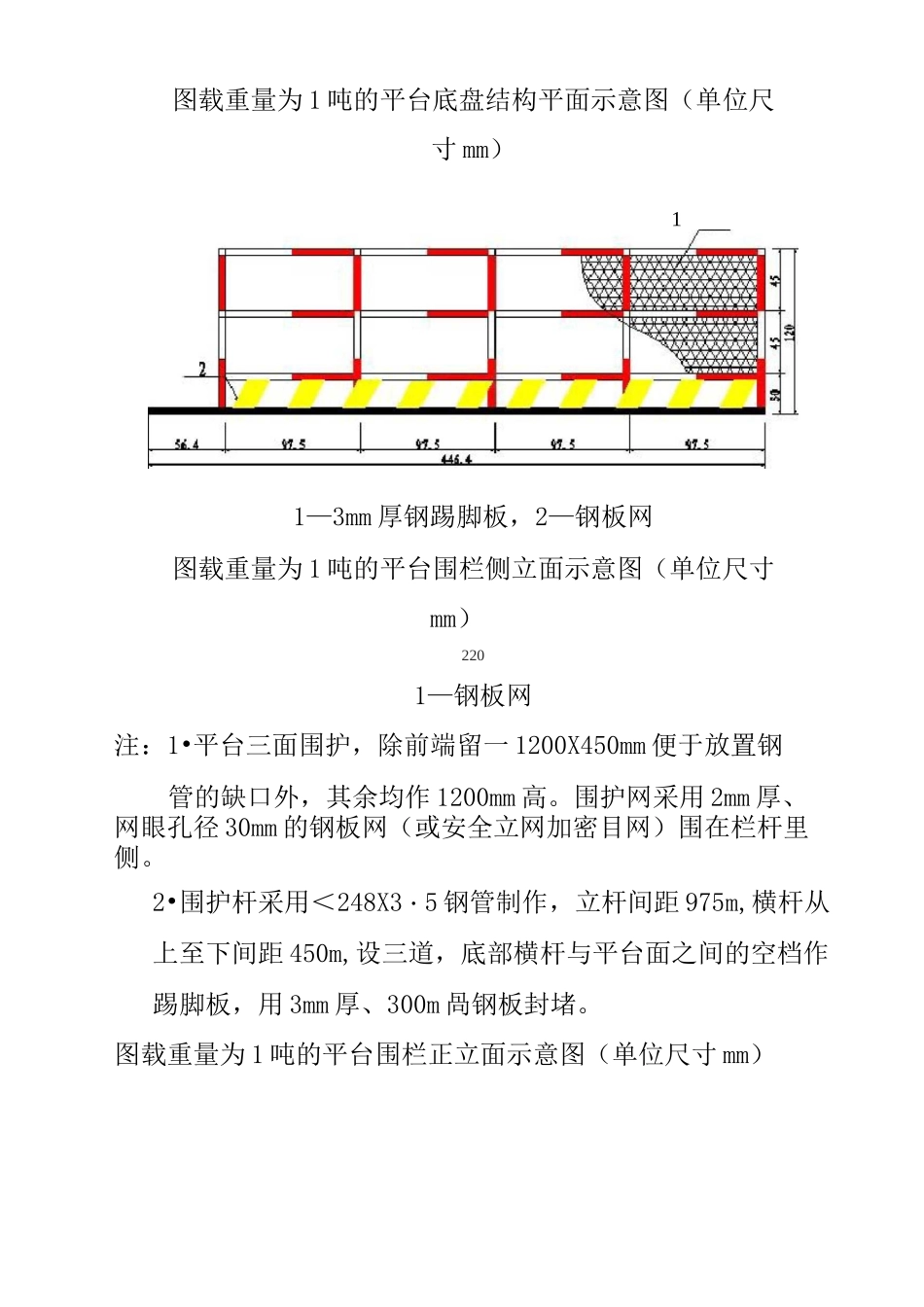

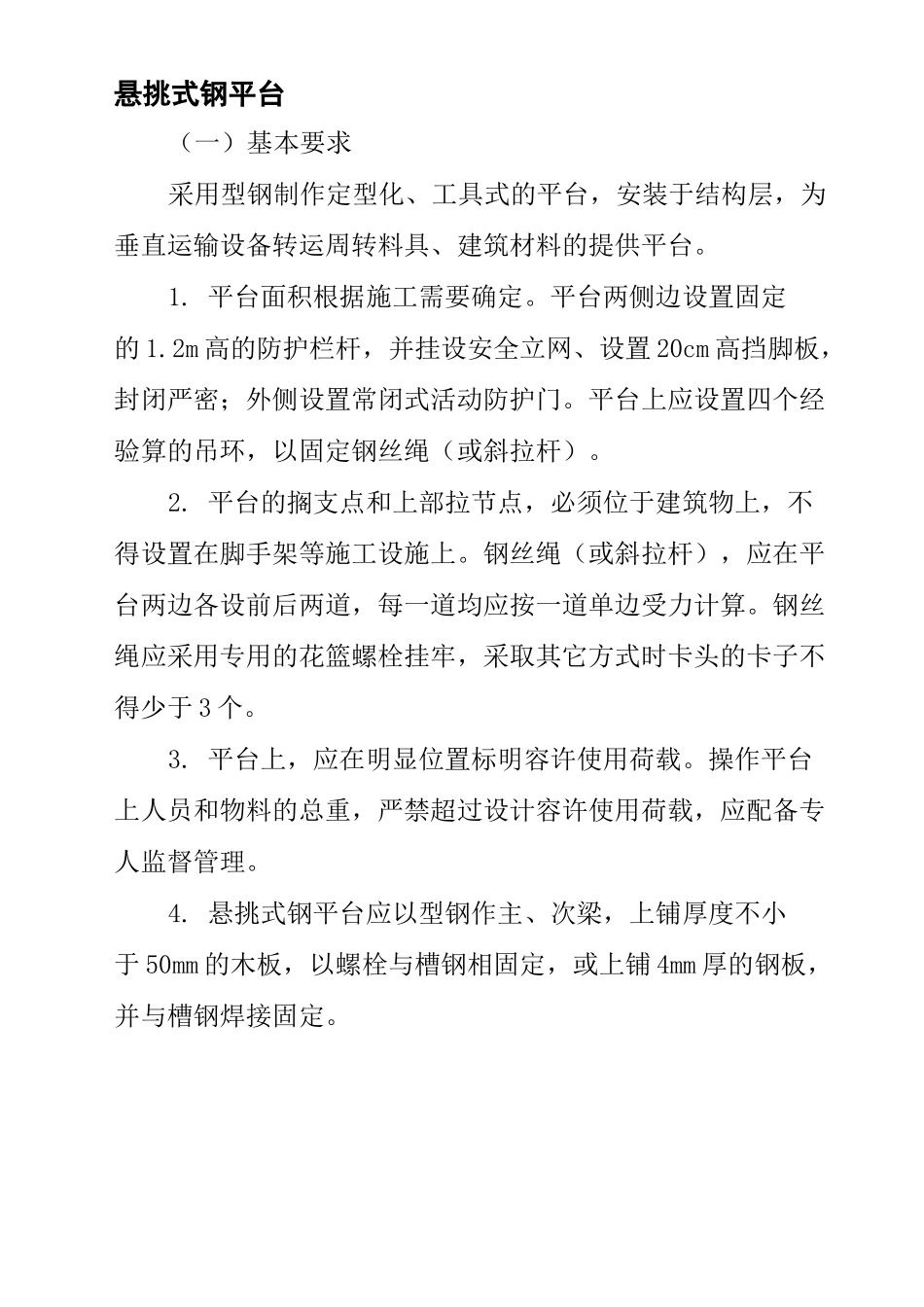

悬挑式钢平台（一）基本要求采用型钢制作定型化、工具式的平台，安装于结构层，为垂直运输设备转运周转料具、建筑材料的提供平台。1. 平台面积根据施工需要确定。平台两侧边设置固定的 1.2m 高的防护栏杆，并挂设安全立网、设置 20cm 高挡脚板，封闭严密；外侧设置常闭式活动防护门。平台上应设置四个经验算的吊环，以固定钢丝绳（或斜拉杆）。2. 平台的搁支点和上部拉节点，必须位于建筑物上，不得设置在脚手架等施工设施上。钢丝绳（或斜拉杆），应在平台两边各设前后两道，每一道均应按一道单边受力计算。钢丝绳应采用专用的花篮螺栓挂牢，采取其它方式时卡头的卡子不得少于 3 个。3. 平台上，应在明显位置标明容许使用荷载。操作平台上人员和物料的总重，严禁超过设计容许使用荷载，应配备专人监督管理。4. 悬挑式钢平台应以型钢作主、次梁，上铺厚度不小于 50mm 的木板，以螺栓与槽钢相固定，或上铺 4mm 厚的钢板，并与槽钢焊接固定。1—025 冷加工锚固在柜架梁上，2—控结支撑① 16 钢丝绳，3—楼面支撑，4—角度小于 45°，5—025 拉环与型钢焊接牢固，6—平台底盘，7—围护栏杆卸料平台由三部分组成：平台底盘、平台围护及平台支撑图悬挑平台构成示意图（单位尺寸 mm）riftfij1 一 5mm 厚花纹钢板注：1•平台底盘平面形状为矩形，长 3964mm，宽 2200mm。由底盘骨架及底盘面板组成。底盘面板采用 5mm 厚花纹钢板平铺点焊于底盘骨架上。2•底盘骨架用［16a 槽钢制作，分边框和框内龙骨两部分。纵向边框长 4464mm，其中 500mm 用于楼层固定。框内龙骨间距 650mm。图载重量为 1 吨的平台底盘结构平面示意图（单位尺寸 mm）11—3mm 厚钢踢脚板，2—钢板网图载重量为 1 吨的平台围栏侧立面示意图（单位尺寸mm）2201—钢板网注：1•平台三面围护，除前端留一 1200X450mm 便于放置钢管的缺口外，其余均作 1200mm 高。围护网采用 2mm 厚、网眼孔径 30mm 的钢板网（或安全立网加密目网）围在栏杆里侧。2•围护杆采用＜248X3・5 钢管制作，立杆间距 975m,横杆从上至下间距 450m,设三道，底部横杆与平台面之间的空档作踢脚板，用 3mm 厚、300m 咼钢板封堵。图载重量为 1 吨的平台围栏正立面示意图（单位尺寸 mm）1—花篮螺栓，2—钢丝绳，3—吊环，4—吊装吊环，5—限位图载重量为 1 吨的平台支撑体系示意图（单位尺寸 mm）注：1•平台支撑分前端和后端支撑，前端支撑用钢丝绳拉结，后端由...
