桥面及附属结构施工方案

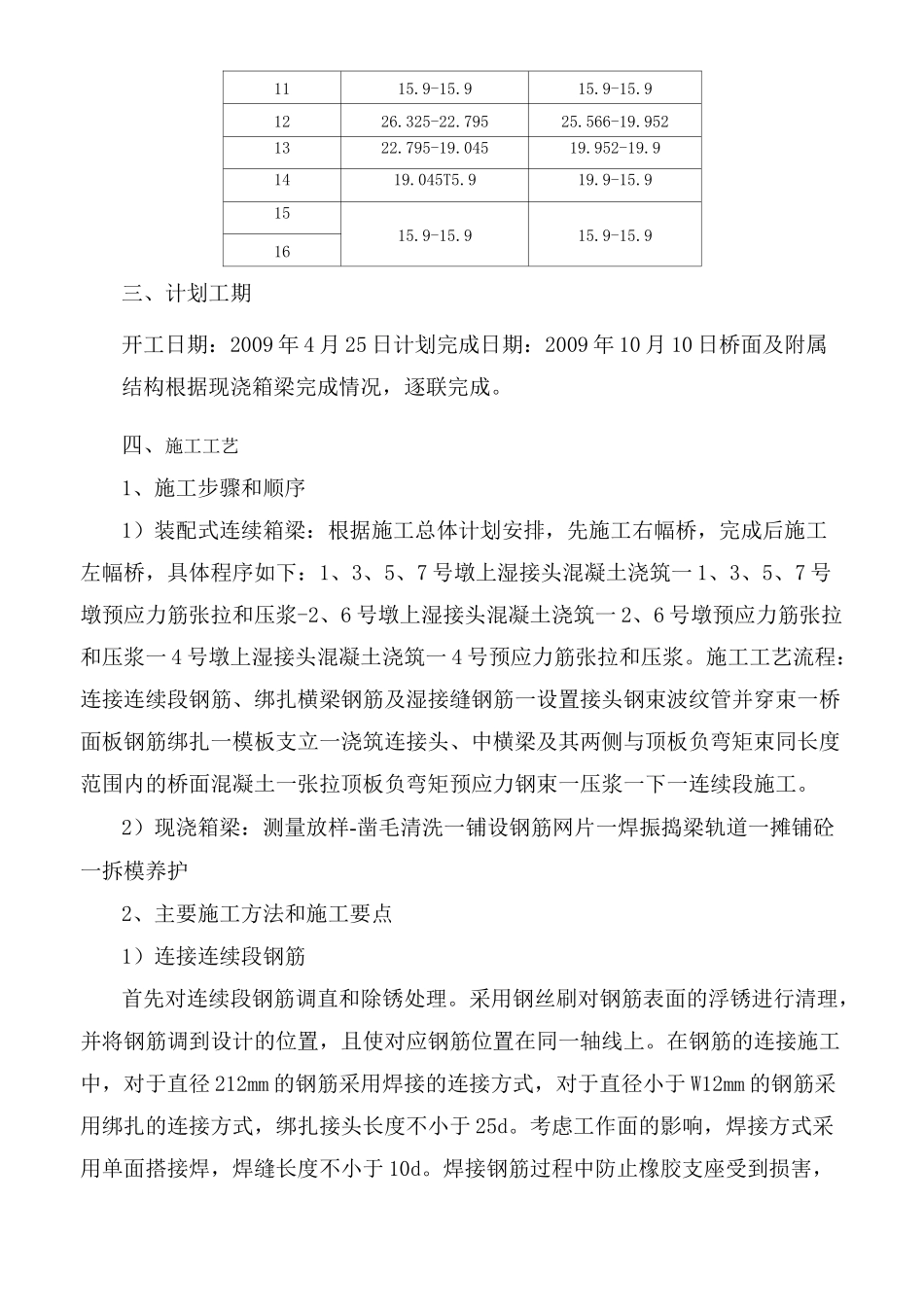

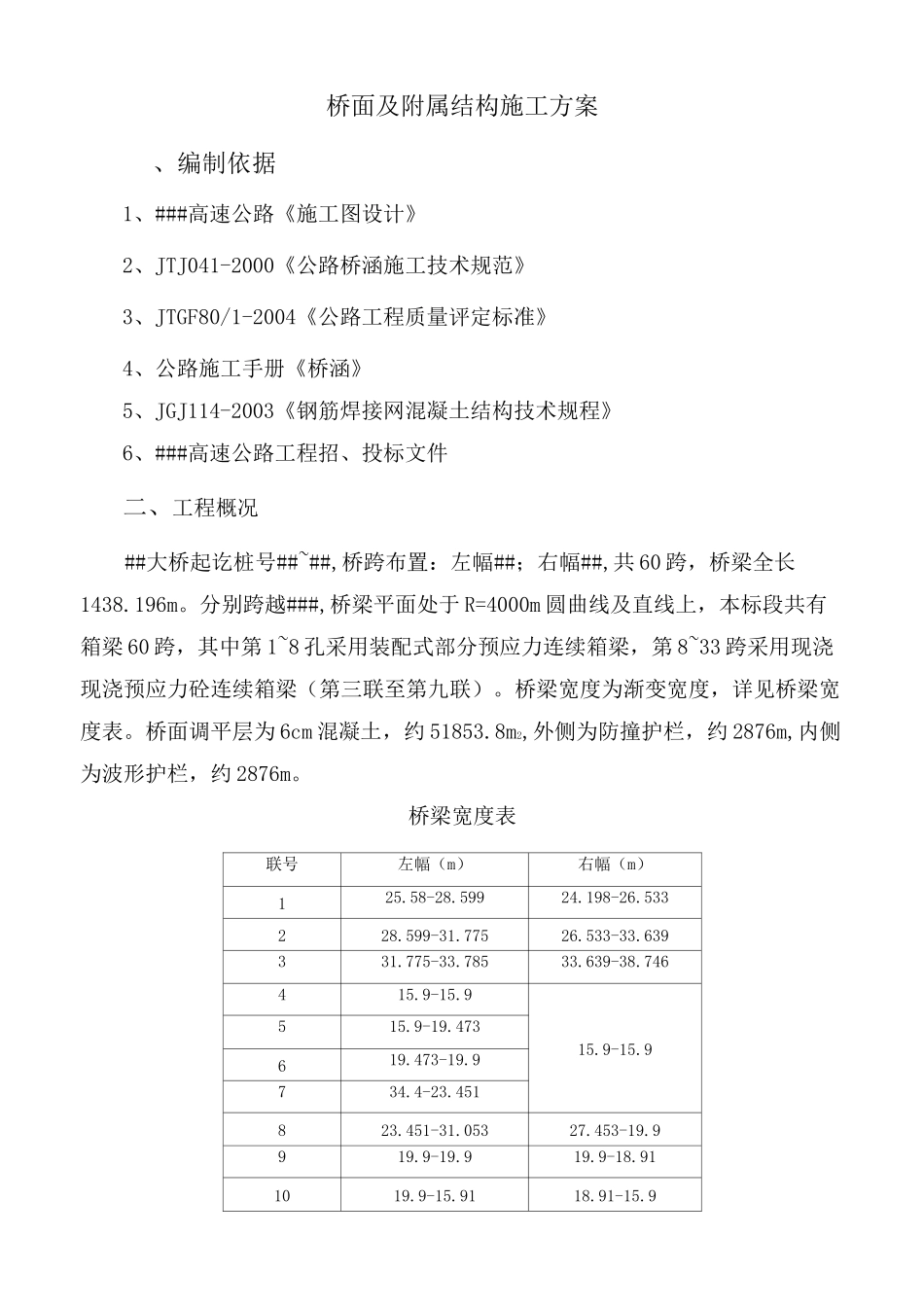

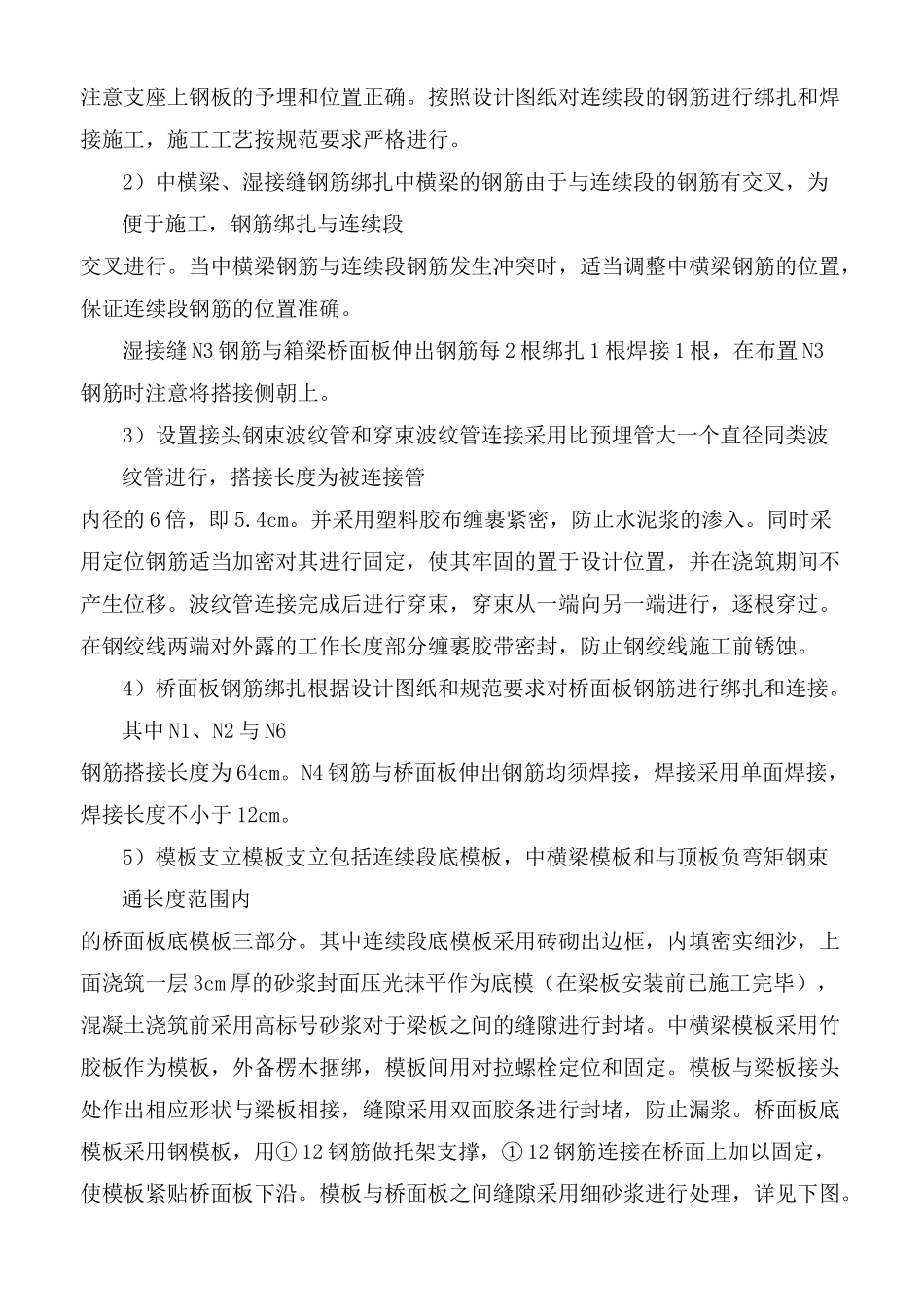

桥面及附属结构施工方案、编制依据1、###高速公路《施工图设计》2、JTJ041-2000《公路桥涵施工技术规范》3、JTGF80/1-2004《公路工程质量评定标准》4、公路施工手册《桥涵》5、JGJ114-2003《钢筋焊接网混凝土结构技术规程》6、###高速公路工程招、投标文件二、工程概况##大桥起讫桩号##~##,桥跨布置：左幅##；右幅##,共 60 跨，桥梁全长1438.196m。分别跨越###,桥梁平面处于 R=4000m 圆曲线及直线上，本标段共有箱梁 60 跨，其中第 1~8 孔采用装配式部分预应力连续箱梁，第 8~33 跨采用现浇现浇预应力砼连续箱梁（第三联至第九联）。桥梁宽度为渐变宽度，详见桥梁宽度表。桥面调平层为 6cm 混凝土，约 51853.8m2,外侧为防撞护栏，约 2876m,内侧为波形护栏，约 2876m。桥梁宽度表联号左幅（m）右幅（m）125.58-28.59924.198-26.533228.599-31.77526.533-33.639331.775-33.78533.639-38.746415.9-15.915.9-15.9515.9-19.473619.473-19.9734.4-23.451823.451-31.05327.453-19.9919.9-19.919.9-18.911019.9-15.9118.91-15.91115.9-15.915.9-15.91226.325-22.79525.566-19.9521322.795-19.04519.952-19.91419.045T5.919.9-15.91515.9-15.915.9-15.916三、计划工期开工日期：2009 年 4 月 25 日计划完成日期：2009 年 10 月 10 日桥面及附属结构根据现浇箱梁完成情况，逐联完成。四、施工工艺1、施工步骤和顺序1）装配式连续箱梁：根据施工总体计划安排，先施工右幅桥，完成后施工左幅桥，具体程序如下：1、3、5、7 号墩上湿接头混凝土浇筑一 1、3、5、7 号墩预应力筋张拉和压浆-2、6 号墩上湿接头混凝土浇筑一 2、6 号墩预应力筋张拉和压浆一 4 号墩上湿接头混凝土浇筑一 4 号预应力筋张拉和压浆。施工工艺流程：连接连续段钢筋、绑扎横梁钢筋及湿接缝钢筋一设置接头钢束波纹管并穿束一桥面板钢筋绑扎一模板支立一浇筑连接头、中横梁及其两侧与顶板负弯矩束同长度范围内的桥面混凝土一张拉顶板负弯矩预应力钢束一压浆一下一连续段施工。2）现浇箱梁：测量放样-凿毛清洗一铺设钢筋网片一焊振捣梁轨道一摊铺砼一拆模养护2、主要施工方法和施工要点1）连接连续段钢筋首先对连续段钢筋调直和除锈处理。采用钢丝刷对钢筋表面的浮锈进行清理，并将钢筋调到设计的位置，且使对应钢筋位置在同一轴线上。在钢筋的连接施工中，对于直径 212mm 的钢筋采用焊接的连接方式，对于直径小于 W12mm 的钢筋采用绑扎的连接方式，绑...
