(完整版)产品结构设计开发流程

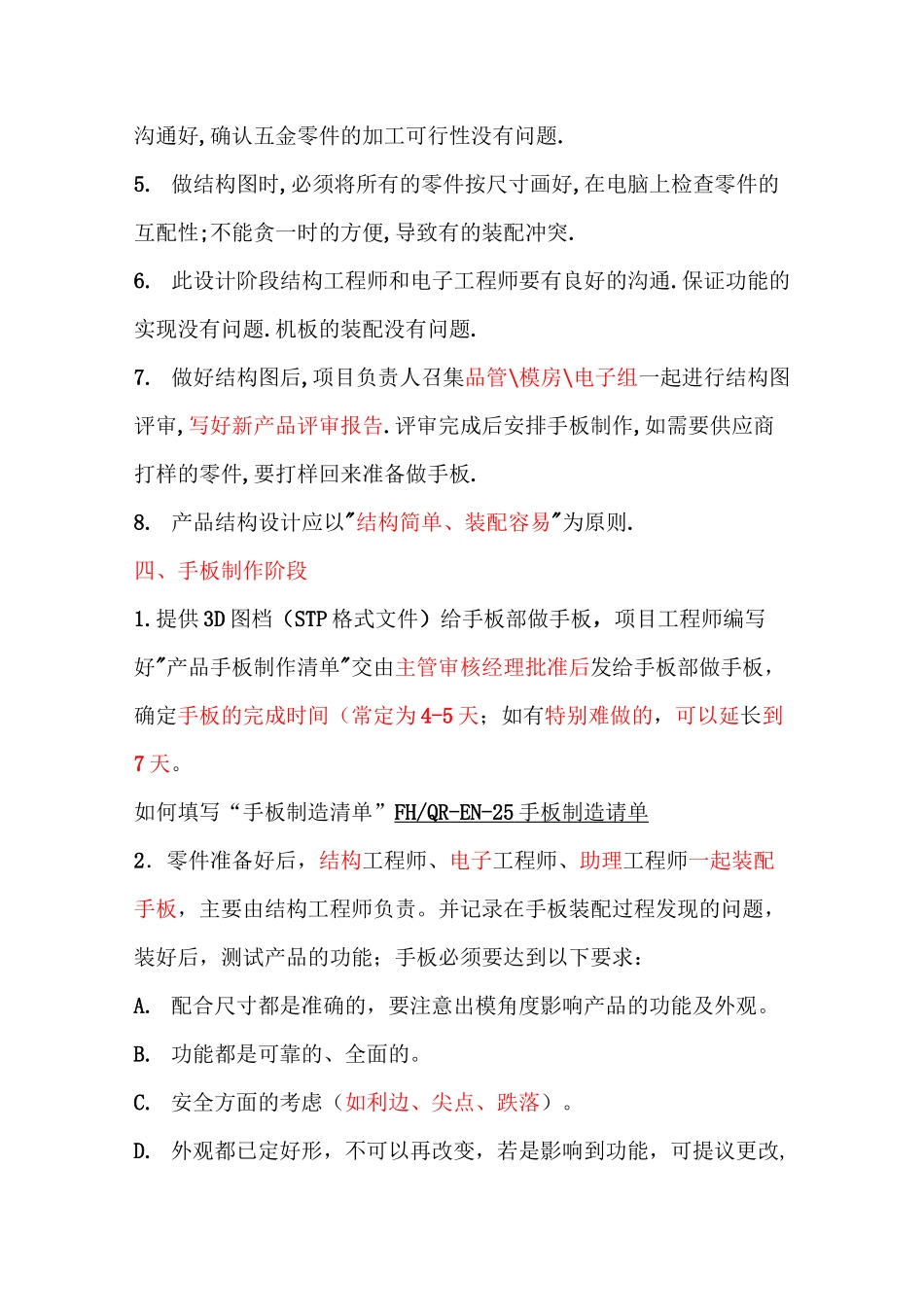

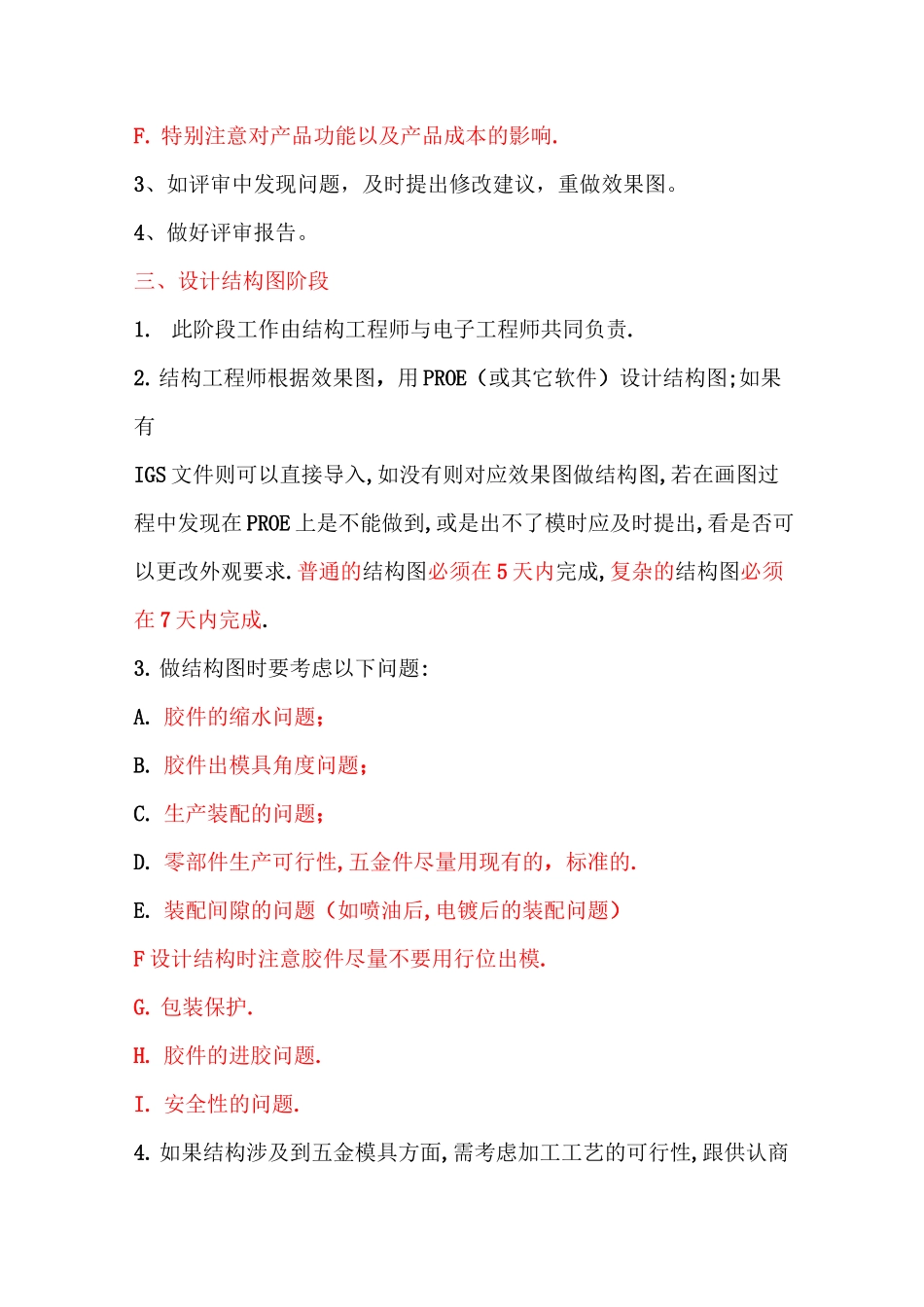

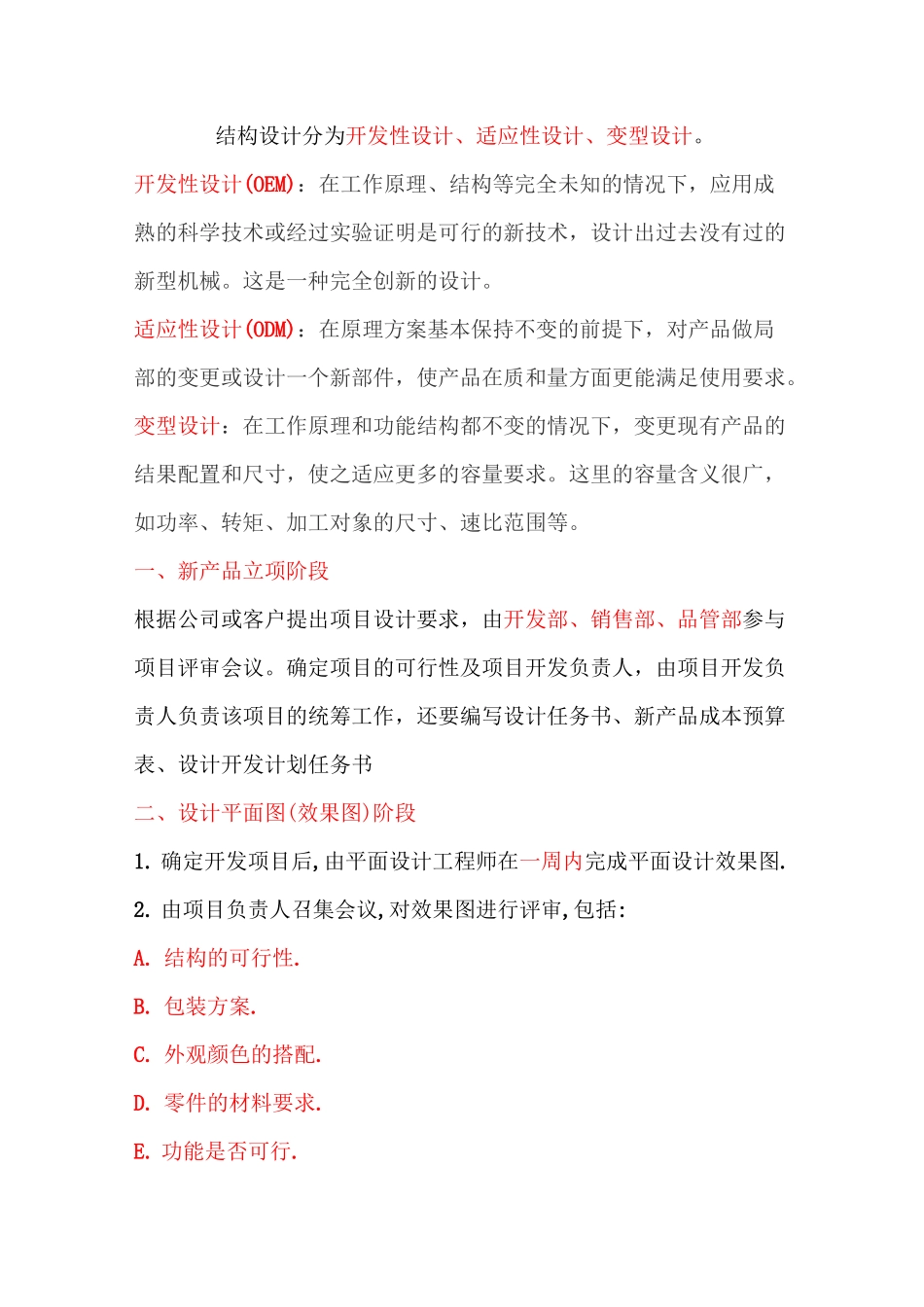

结构设计分为开发性设计、适应性设计、变型设计。开发性设计(OEM)：在工作原理、结构等完全未知的情况下，应用成熟的科学技术或经过实验证明是可行的新技术，设计出过去没有过的新型机械。这是一种完全创新的设计。适应性设计(ODM)：在原理方案基本保持不变的前提下，对产品做局部的变更或设计一个新部件，使产品在质和量方面更能满足使用要求。变型设计：在工作原理和功能结构都不变的情况下，变更现有产品的结果配置和尺寸，使之适应更多的容量要求。这里的容量含义很广，如功率、转矩、加工对象的尺寸、速比范围等。一、新产品立项阶段根据公司或客户提出项目设计要求，由开发部、销售部、品管部参与项目评审会议。确定项目的可行性及项目开发负责人，由项目开发负责人负责该项目的统筹工作，还要编写设计任务书、新产品成本预算表、设计开发计划任务书二、设计平面图(效果图)阶段1. 确定开发项目后,由平面设计工程师在一周内完成平面设计效果图.2. 由项目负责人召集会议,对效果图进行评审,包括:A. 结构的可行性.B. 包装方案.C. 外观颜色的搭配.D. 零件的材料要求.E. 功能是否可行.F. 特别注意对产品功能以及产品成本的影响.3、如评审中发现问题，及时提出修改建议，重做效果图。4、做好评审报告。三、设计结构图阶段1. 此阶段工作由结构工程师与电子工程师共同负责.2.结构工程师根据效果图，用 PROE（或其它软件）设计结构图;如果有IGS 文件则可以直接导入,如没有则对应效果图做结构图,若在画图过程中发现在 PROE 上是不能做到,或是出不了模时应及时提出,看是否可以更改外观要求.普通的结构图必须在 5 天内完成,复杂的结构图必须在 7 天内完成.3. 做结构图时要考虑以下问题:A. 胶件的缩水问题；B. 胶件出模具角度问题；C. 生产装配的问题；D. 零部件生产可行性,五金件尽量用现有的，标准的.E. 装配间隙的问题（如喷油后,电镀后的装配问题）F 设计结构时注意胶件尽量不要用行位出模.G. 包装保护.H. 胶件的进胶问题.I. 安全性的问题.4. 如果结构涉及到五金模具方面,需考虑加工工艺的可行性,跟供认商沟通好,确认五金零件的加工可行性没有问题.5. 做结构图时,必须将所有的零件按尺寸画好,在电脑上检查零件的互配性;不能贪一时的方便,导致有的装配冲突.6. 此设计阶段结构工程师和电子工程师要有良好的沟通.保证功能的实现没有问题.机板的装配没有问题.7. 做好结构图后,项目负责人召集品管\模房\电子组一起进行结构图...
