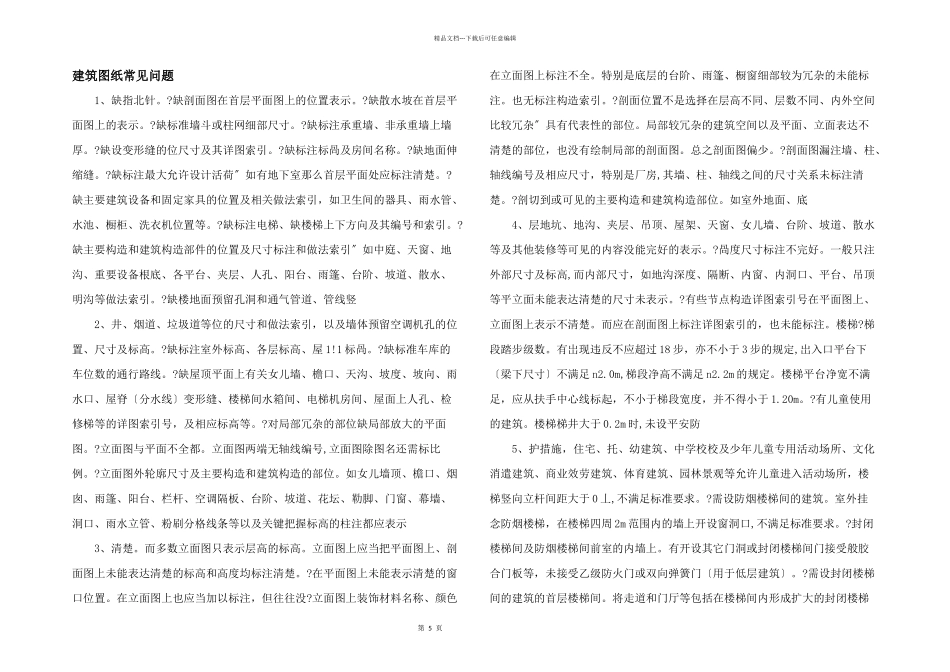

建筑图纸常见问题_第1页
1/2
建筑图纸常见问题_第2页
2/2
第 5 页精品文档---下载后可任意编辑建筑图纸常见问题 1、缺指北针。?缺剖面图在首层平面图上的位置表示。?缺散水坡在首层平面图上的表示。?缺标准墙斗或柱网细部尺寸。?缺标注承重墙、非承重墙上墙厚。?缺设变形缝的位尺寸及其详图索引。?缺标注标咼及房间名称。?缺地面伸缩缝。?缺标注最大允许设计活荷〞如有地下室那么首层平面处应标注清楚。?缺主要建筑设备和固定家具的位置及相关做法索引,如卫生间的器具、雨水管、水池、橱柜、洗衣机位置等。?缺标注电梯、缺楼梯上下方向及其编号和索引。?缺主要构造和建筑构造部件的位置及尺寸标注和做法索引〞如中庭、天窗、地沟、重要设备根底、各平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等做法索引。?缺楼地面预留孔洞和通气管道、管线竖 2、井、烟道、垃圾道等位的尺寸和做法索引,以及墙体预留空调机孔的位置、尺寸及标高。?缺标注室外标高、各层标高、屋 1!1 标咼。?缺标准车库的车位数的通行路线。?缺屋顶平面上有关女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊〔分水线〕变形缝、楼梯间水箱间、电梯机房间、屋面上人孔、检修梯等的详图索引号,及相应标高等。?对局部冗杂的部位缺局部放大的平面图。?立面图与平面不全都。立面图两端无轴线编号,立面图除图名还需标比例。?立面图外轮廓尺寸及主要构造和建筑构造的部位。如女儿墙顶、檐口、烟囱、雨篷、阳台、栏杆、空调隔板、台阶、坡道、花坛、勒脚、门窗、幕墙、洞口、雨水立管、粉刷分格线条等以及关键把握标高的柱注都应表示 3、清楚。而多数立面图只表示层高的标高。立面图上应当把平面图上、剖面图上未能表达清楚的标高和高度均标注清楚。?在平面图上未能表示清楚的窗口位置。在立面图上也应当加以标注,但往往没?立面图上装饰材料名称、颜色在立面图上标注不全。特别是底层的台阶、雨篷、橱窗细部较为冗杂的未能标注。也无标注构造索引。?剖面位置不是选择在层高不同、层数不同、内外空间比较冗杂〞具有代表性的部位。局部较冗杂的建筑空间以及平面、立面表达不清楚的部位,也没有绘制局部的剖面图。总之剖面图偏少。?剖面图漏注墙、柱、轴线编号及相应尺寸,特别是厂房,其墙、柱、轴线之间的尺寸关系未标注清楚。?剖切到或可见的主要构造和建筑构造部位。如室外地面、底 4、层地坑、地沟、夹层、吊顶、屋架、天窗、女儿墙、台阶、坡道、散水等及其他装修等可见的内容没能完好的表示。?咼度尺寸标注不完好。一般只注...
