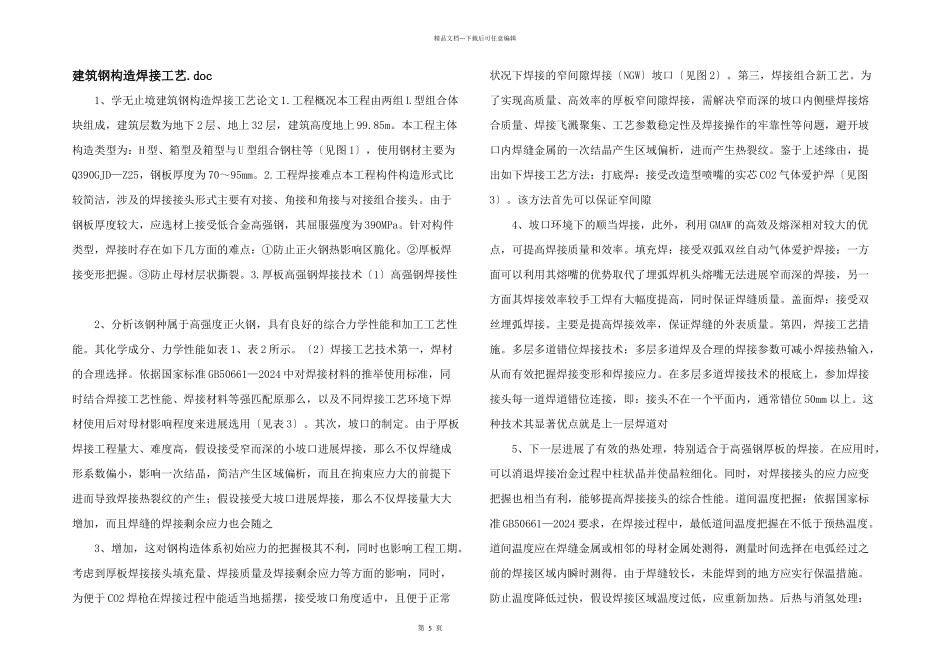

第 5 页精品文档---下载后可任意编辑建筑钢构造焊接工艺.doc 1、学无止境建筑钢构造焊接工艺论文 1.工程概况本工程由两组 L 型组合体块组成，建筑层数为地下 2 层、地上 32 层，建筑高度地上 99.85m。本工程主体构造类型为：H 型、箱型及箱型与 U 型组合钢柱等〔见图 1〕，使用钢材主要为Q390GJD—Z25，钢板厚度为 70～95mm。2.工程焊接难点本工程构件构造形式比较简洁，涉及的焊接接头形式主要有对接、角接和角接与对接组合接头。由于钢板厚度较大，应选材上接受低合金高强钢，其屈服强度为 390MPa。针对构件类型，焊接时存在如下几方面的难点：①防止正火钢热影响区脆化。②厚板焊接变形把握。③防止母材层状撕裂。3.厚板高强钢焊接技术〔1〕高强钢焊接性 2、分析该钢种属于高强度正火钢，具有良好的综合力学性能和加工工艺性能。其化学成分、力学性能如表 1、表 2 所示。〔2〕焊接工艺技术第一，焊材的合理选择。依据国家标准 GB50661—2024 中对焊接材料的推举使用标准，同时结合焊接工艺性能、焊接材料等强匹配原那么，以及不同焊接工艺环境下焊材使用后对母材影响程度来进展选用〔见表 3〕。其次，坡口的制定。由于厚板焊接工程量大、难度高，假设接受窄而深的小坡口进展焊接，那么不仅焊缝成形系数偏小，影响一次结晶，简洁产生区域偏析，而且在拘束应力大的前提下进而导致焊接热裂纹的产生；假设接受大坡口进展焊接，那么不仅焊接量大大增加，而且焊缝的焊接剩余应力也会随之 3、增加，这对钢构造体系初始应力的把握极其不利，同时也影响工程工期。考虑到厚板焊接接头填充量、焊接质量及焊接剩余应力等方面的影响，同时，为便于 CO2 焊枪在焊接过程中能适当地摇摆，接受坡口角度适中，且便于正常状况下焊接的窄间隙焊接〔NGW〕坡口〔见图 2〕。第三，焊接组合新工艺。为了实现高质量、高效率的厚板窄间隙焊接，需解决窄而深的坡口内侧壁焊接熔合质量、焊接飞溅聚集、工艺参数稳定性及焊接操作的牢靠性等问题，避开坡口内焊缝金属的一次结晶产生区域偏析，进而产生热裂纹。鉴于上述缘由，提出如下焊接工艺方法：打底焊：接受改造型喷嘴的实芯 CO2 气体爱护焊〔见图3〕。该方法首先可以保证窄间隙 4、坡口环境下的顺当焊接，此外，利用 GMAW 的高效及熔深相对较大的优点，可提高焊接质量和效率。填充焊：接受双弧双丝自动气体爱护焊接：一方面可以利用其熔嘴的优势取代了埋弧焊机头熔嘴无法进展窄而深的焊...
