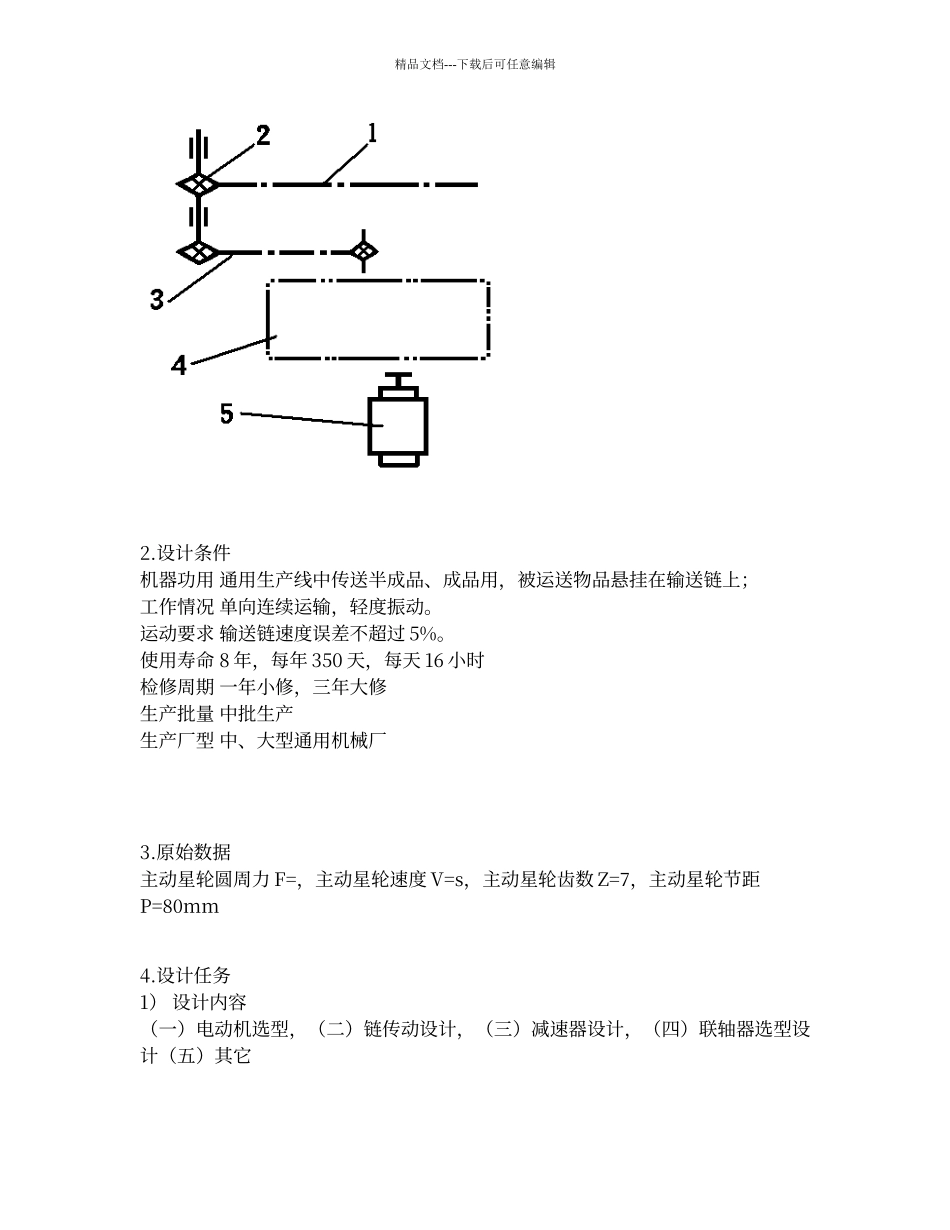

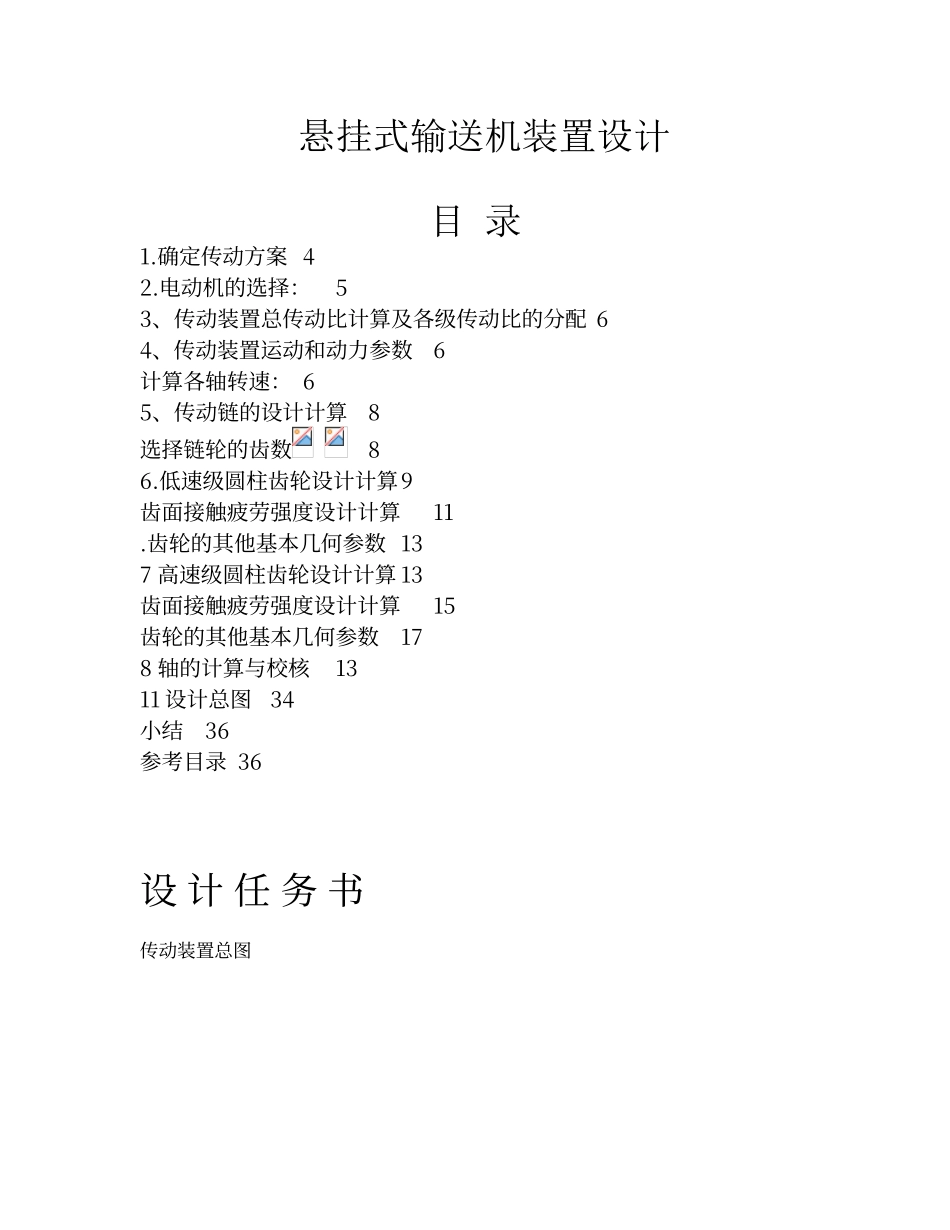

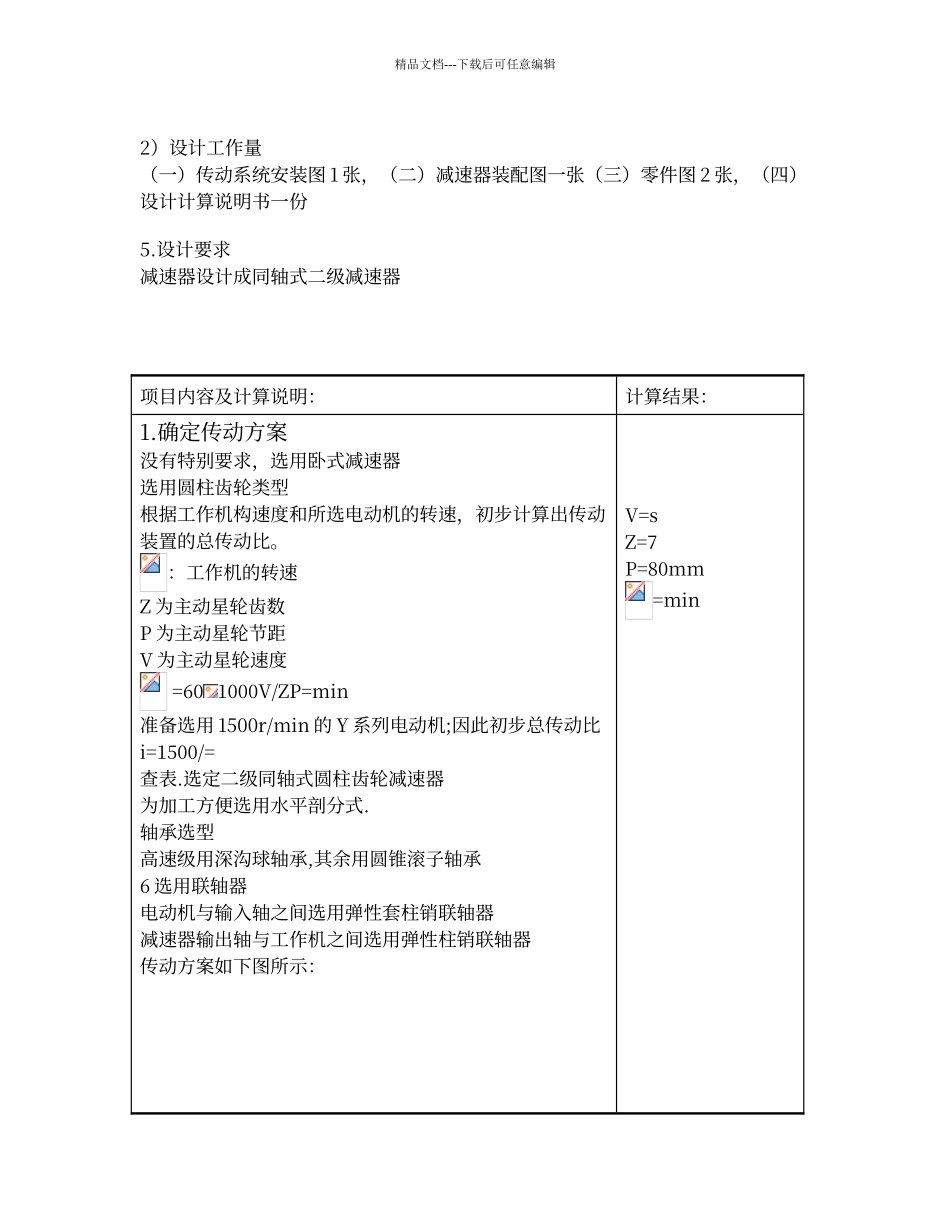

悬挂式输送机装置设计目 录1.确定传动方案 42.电动机的选择:53、传动装置总传动比计算及各级传动比的分配 64、传动装置运动和动力参数6计算各轴转速: 65、传动链的设计计算8选择链轮的齿数 86.低速级圆柱齿轮设计计算9齿面接触疲劳强度设计计算11.齿轮的其他基本几何参数 137 高速级圆柱齿轮设计计算 13齿面接触疲劳强度设计计算15齿轮的其他基本几何参数178 轴的计算与校核1311 设计总图34小结36参考目录 36设 计 任 务 书传动装置总图精品文档---下载后可任意编辑 2.设计条件机器功用 通用生产线中传送半成品、成品用,被运送物品悬挂在输送链上;工作情况 单向连续运输,轻度振动。运动要求 输送链速度误差不超过 5%。使用寿命 8 年,每年 350 天,每天 16 小时检修周期 一年小修,三年大修生产批量 中批生产生产厂型 中、大型通用机械厂3.原始数据主动星轮圆周力 F=,主动星轮速度 V=s,主动星轮齿数 Z=7,主动星轮节距P=80mm4.设计任务1) 设计内容(一)电动机选型,(二)链传动设计,(三)减速器设计,(四)联轴器选型设计(五)其它精品文档---下载后可任意编辑2)设计工作量(一)传动系统安装图 1 张,(二)减速器装配图一张(三)零件图 2 张,(四)设计计算说明书一份5.设计要求减速器设计成同轴式二级减速器项目内容及计算说明:计算结果:1.确定传动方案没有特别要求,选用卧式减速器选用圆柱齿轮类型根据工作机构速度和所选电动机的转速,初步计算出传动装置的总传动比。:工作机的转速Z 为主动星轮齿数P 为主动星轮节距V 为主动星轮速度 =60 1000V/ZP=min准备选用 1500r/min 的 Y 系列电动机;因此初步总传动比i=1500/=查表.选定二级同轴式圆柱齿轮减速器为加工方便选用水平剖分式.轴承选型高速级用深沟球轴承,其余用圆锥滚子轴承6 选用联轴器电动机与输入轴之间选用弹性套柱销联轴器减速器输出轴与工作机之间选用弹性柱销联轴器传动方案如下图所示:V=sZ=7P=80mm=min精品文档---下载后可任意编辑2.电动机的选择:1) 主动星轮圆周力 F=,速度 V=s62) 传动装置总效率:① 选取 深沟球滚动轴承效率:圆锥滚子轴承效率:圆柱齿轮传动效率(8 级):弹性套柱销联轴器效率:弹性柱销联轴器效率:滚子链传动效率: ② 总效率: =3) 电动机所需功率: = Kw确定电动机额定功率: 5)根据值选择电动机型号:查表得 Y132S-4 型,额定功率,满载转速为1440r/min,机...
