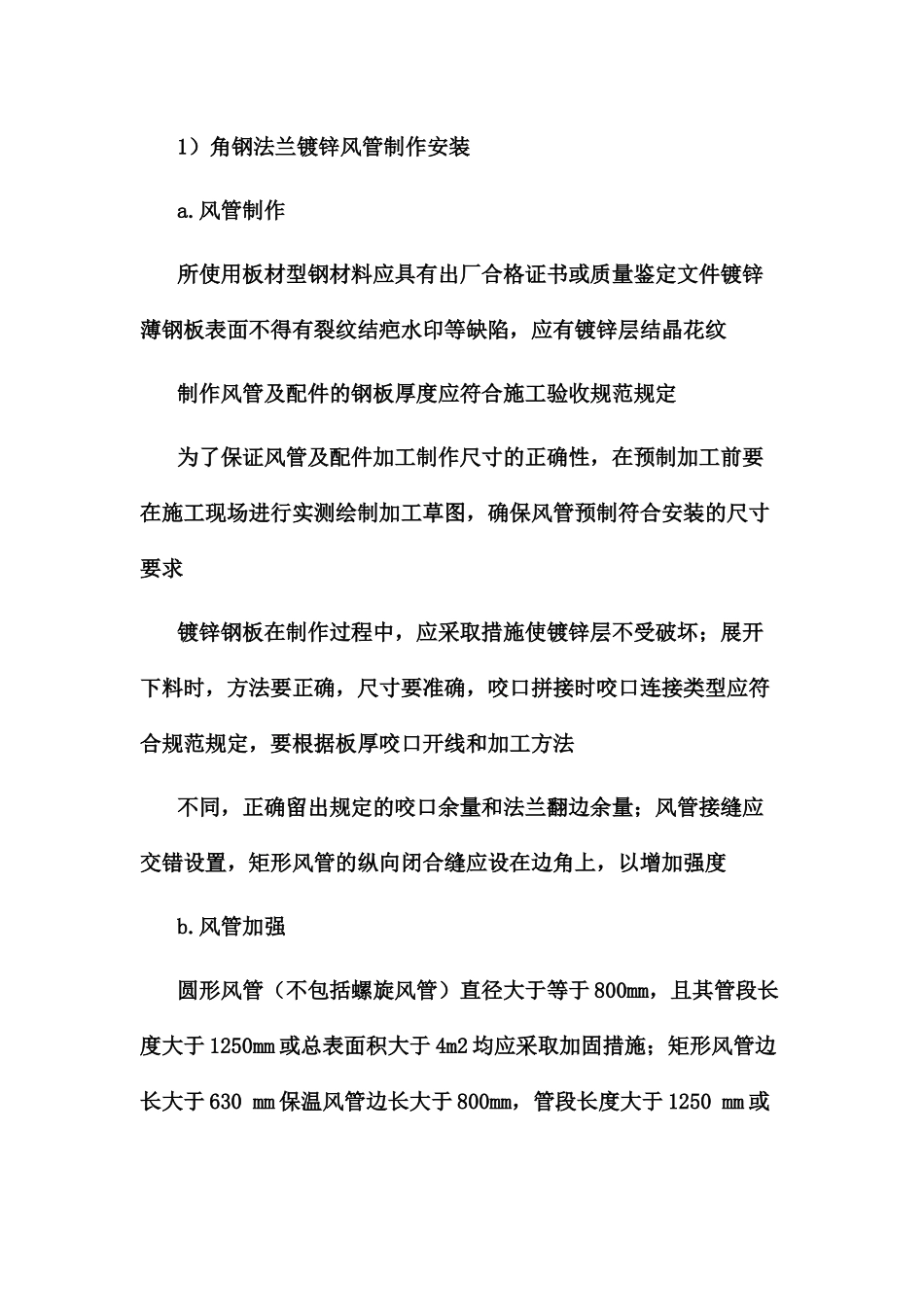

空调镀锌风管施工方案（1）施工流程施工准备材料设备及部件检验现场放样支架制安风管制作风管检查验收风管安装漏光风试验暖通设备进场设备验收设备安装单机试运转各类接口镶接各类风口镶接系统调试中间验收（2）技术措施1）施工前技术人员必须认真熟悉图纸和有关资料，对工艺流程工作介质压力温度等技术参数和使用的材料及附件的材质型号规格了解清楚2）施工人员必须全面熟悉施工程序施工方法质量标准操作规程和安全技术要求，并在施工中严格执行3）制作风管所使用的主材，镀锌钢材等，应符合国家现行产品标准及生产厂家的企业标准，并应具有出厂合格证等有关质料证明4）所有材料附件必须复核设计和国家现行产品标准，并应具有出厂合格证及材料质量保证等有关质料证明（3）主要施工方法1）角钢法兰镀锌风管制作安装a.风管制作所使用板材型钢材料应具有出厂合格证书或质量鉴定文件镀锌薄钢板表面不得有裂纹结疤水印等缺陷，应有镀锌层结晶花纹制作风管及配件的钢板厚度应符合施工验收规范规定为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测绘制加工草图，确保风管预制符合安装的尺寸要求镀锌钢板在制作过程中，应采取措施使镀锌层不受破坏；展开下料时，方法要正确，尺寸要准确，咬口拼接时咬口连接类型应符合规范规定，要根据板厚咬口开线和加工方法不同，正确留出规定的咬口余量和法兰翻边余量；风管接缝应交错设置，矩形风管的纵向闭合缝应设在边角上，以增加强度b.风管加强圆形风管（不包括螺旋风管）直径大于等于800mm，且其管段长度大于1250mm或总表面积大于4m2均应采取加固措施；矩形风管边长大于630mm保温风管边长大于800mm，管段长度大于1250mm或低压风管单边平面面积大于1.2m2中高压风管大于1.0m2，均应采取加固措施；非规则椭圆风管的加固，应参照矩形风管执行c.矩形风管法兰的加工：风管法兰表面应平整，法兰内径允许偏差为+2mm，不平度不应大于2mm方法兰由四根钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外径下料调直后放在冲床上冲击铆钉孔及螺栓孔，孔距不应大于150mm风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢法兰连接时，风管壁厚小于或等于1.5mm，可采用翻边铆接，风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm左右翻边量，管折方线与法兰平面应垂直，然后将风管与法兰铆固，并留出四周翻边翻边应平整，不应遮住螺孔，四角应铲平，不应出现豁口，以免漏风管片压口前要倒角，咬口重叠处翻边时铲平，四角不应出现豁口c.风管支吊架支吊架敷设是确保风管安装质量的重要一环，支吊架的安装位置要正确，做到牢固可靠，风管水平安装直径或长边尺寸小于或等于400mm，间距不应大于4m；大于400mm，不应大于3m支吊架位置按风管中心线确定，其标高要符合风管安装的标高要求，支吊架位置不得错开在系统风口，风阀检视门和测定孔等部位d.风管安装要做好风管安装前的准备工作本工程因空调风管采用多功能消声风管，所以通风空调工程的主要工作集中在风管的安装上因此要做好掌握多功能消声管的技术特性，熟悉施工图，了解土建和其它专业工种同本工种的相关情况，核实风管系统的标高，轴线预留孔洞，预埋件等是否符合安装条件备足安装用的各类辅助材料，准备好吊装机具和安装用的其它工具，对风管系统划线定位等工作风管的组对：将成品或预制好的风管运至安装地点，结合实际情况进行检查复核，再按编号进行排列，风管系统的各部分尺寸和角度确认准确无误后，即开始风管组对工作风管各管段之间的连接采用法兰连接，接口处要求严密不漏风一次吊装风管的长度要根据建筑物的条件，风管的壁厚，吊装方法和吊装机具配备情况确定，组对好的风管可把两端的法兰做为基准点，以中间法兰为测点，拉线测量风管的连接是否平直，偏差大时要进行调整，吊装前，要对风管支吊架，吊装机具，选用吊装机具的支吊点，是否正确牢固进行检查，起吊前要仔细检查，把杆滑轮绳索等是否固定，绑扎可靠并要清除吊装范围内的各种不安全因素起吊时，首先要进行试吊，当离地200－300毫米时，停止起升，再一次对吊装...
