接地电阻测试方法

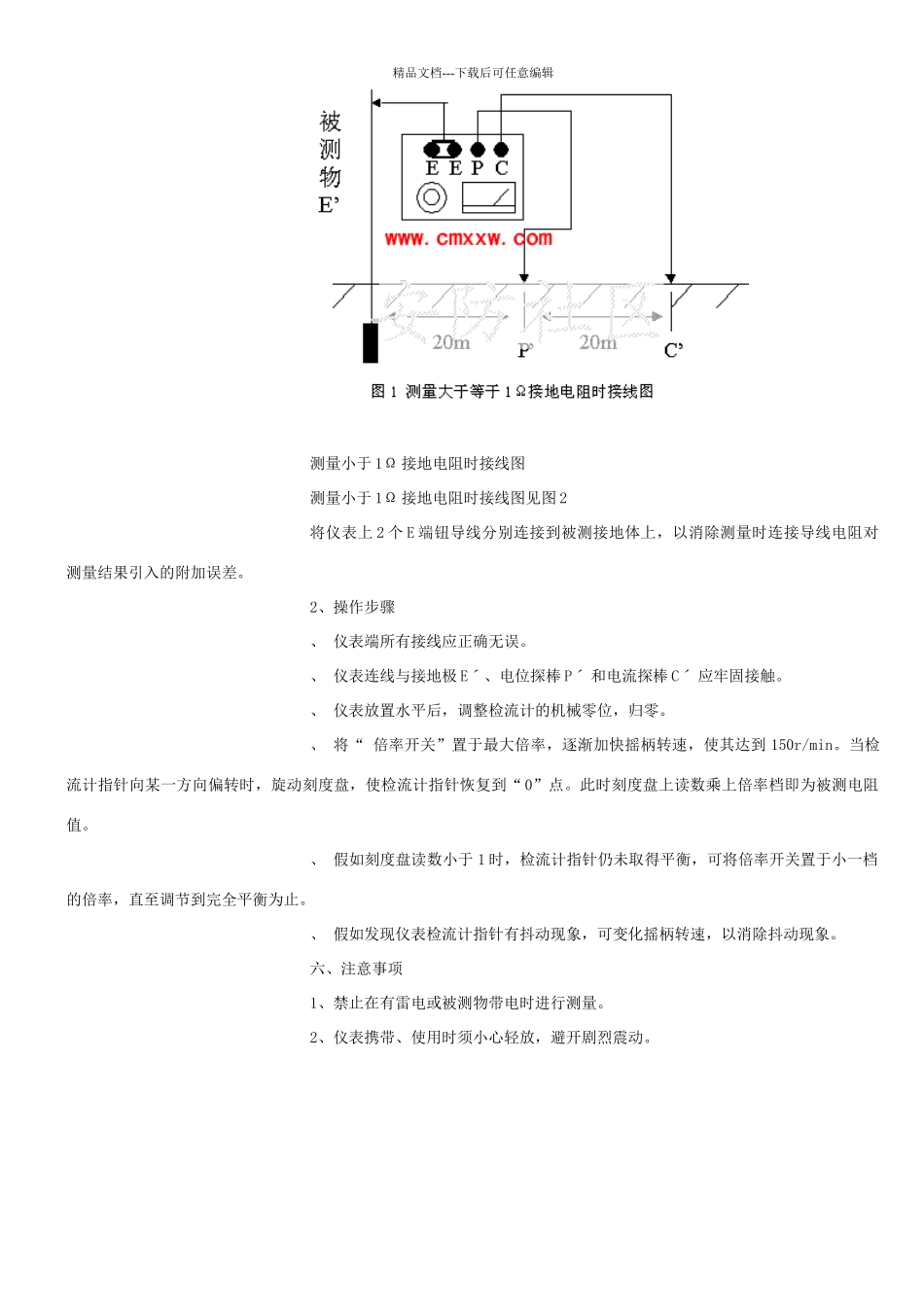

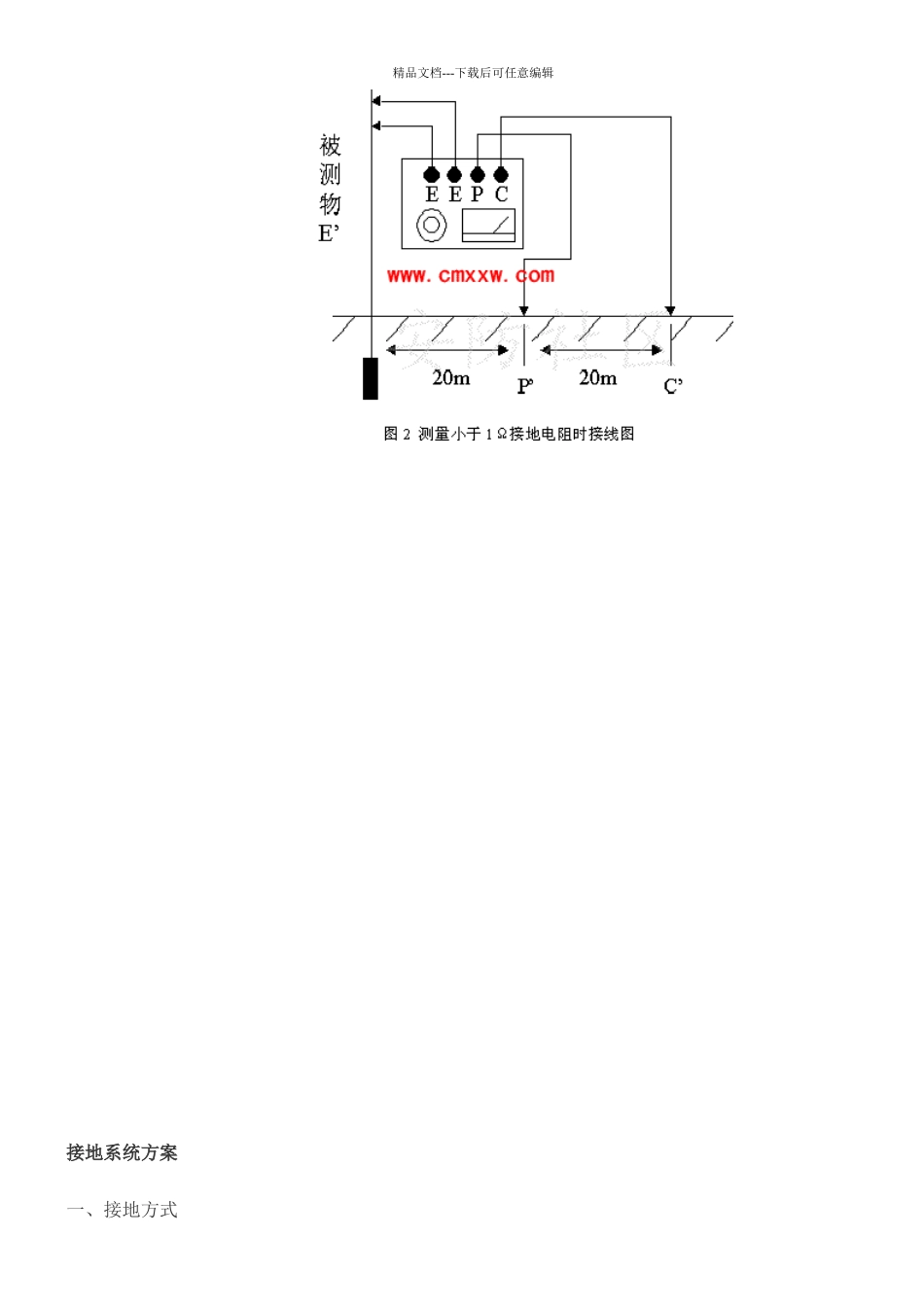

精品文档---下载后可任意编辑接地系统接地电阻测试方法（图解）一、接地电阻测试要求：a. 沟通工作接地，接地电阻不应大于 4Ω；b. 安全工作接地，接地电阻不应大于 4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于 10Ω；e. 对于屏蔽系统假如采纳联合接地时，接地电阻不应大于 1Ω。二、接地电阻测试仪ZC-8 型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采纳基准电压比较式。四、使用前检查测试仪是否完整，测试仪包括如下器件。1、ZC-8 型接地电阻测试仪一台 2、辅助接地棒二根3、导线 5m、20m、40m 各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的 E 端钮接 5m 导线，P 端钮接 20m 线，C 端钮接 40m 线，导线的另一端分别接被测物接地极 Eˊ，电位探棒 Pˊ 和电流探棒 Cˊ，且 Eˊ、Pˊ、Cˊ 应保持直线，其间距为 20m测量大于等于 1Ω 接地电阻时接线图见图 1将仪表上 2 个 E 端钮连结在一起。精品文档---下载后可任意编辑测量小于 1Ω 接地电阻时接线图测量小于 1Ω 接地电阻时接线图见图 2将仪表上 2 个 E 端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。2、操作步骤、 仪表端所有接线应正确无误。、 仪表连线与接地极 Eˊ、电位探棒 Pˊ 和电流探棒 Cˊ 应牢固接触。、 仪表放置水平后，调整检流计的机械零位，归零。、 将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到 150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“ 0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。、 假如刻度盘读数小于 1 时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。、 假如发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。六、注意事项1、禁止在有雷电或被测物带电时进行测量。2、仪表携带、使用时须小心轻放，避开剧烈震动。精品文档---下载后可任意编辑接地系统方案 一、接地方式精品文档---下载后可任意编辑 大楼中弱电系统众多，还有沟通和直流...
