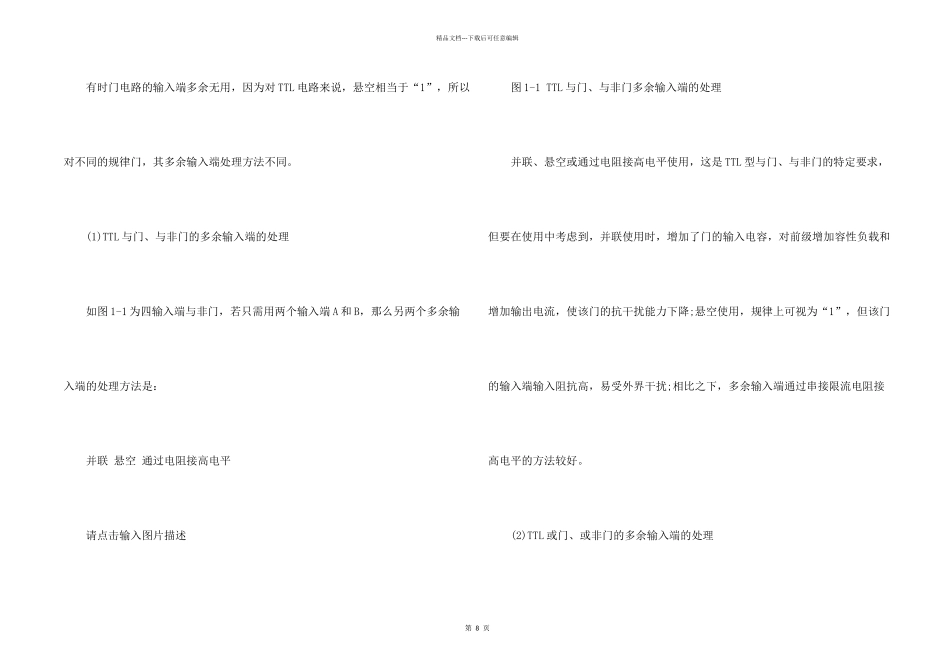

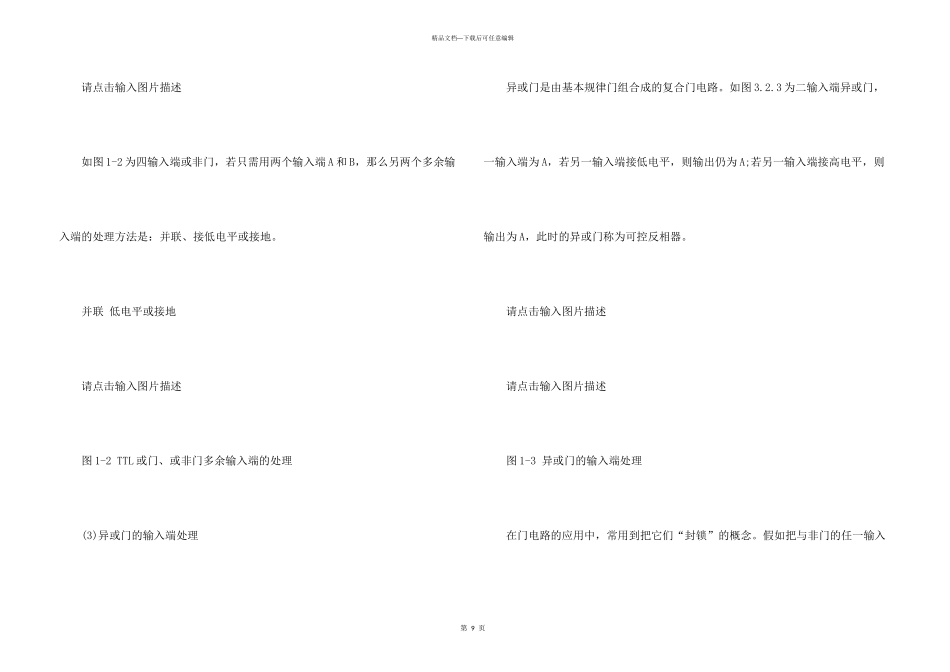

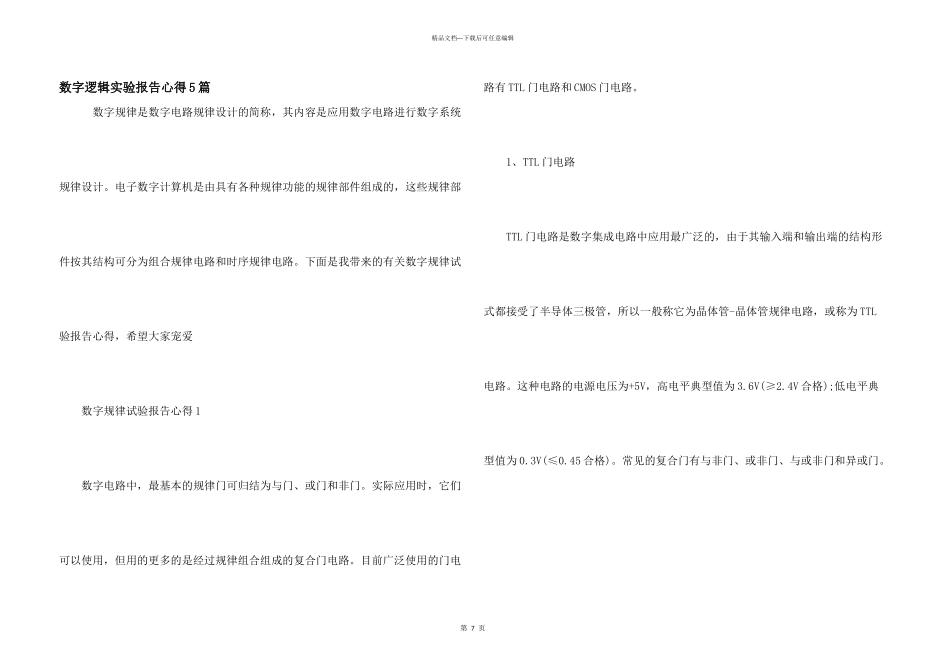

第 7 页精品文档---下载后可任意编辑数字逻辑实验报告心得 5 篇 数字规律是数字电路规律设计的简称，其内容是应用数字电路进行数字系统规律设计。电子数字计算机是由具有各种规律功能的规律部件组成的，这些规律部件按其结构可分为组合规律电路和时序规律电路。下面是我带来的有关数字规律试验报告心得，希望大家宠爱 数字规律试验报告心得 1 数字电路中，最基本的规律门可归结为与门、或门和非门。实际应用时，它们可以使用，但用的更多的是经过规律组合组成的复合门电路。目前广泛使用的门电路有 TTL 门电路和 CMOS 门电路。 1、TTL 门电路 TTL 门电路是数字集成电路中应用最广泛的，由于其输入端和输出端的结构形式都接受了半导体三极管，所以一般称它为晶体管-晶体管规律电路，或称为 TTL电路。这种电路的电源电压为+5V，高电平典型值为 3.6V(≥2.4V 合格);低电平典型值为 0.3V(≤0.45 合格)。常见的复合门有与非门、或非门、与或非门和异或门。 第 8 页精品文档---下载后可任意编辑 有时门电路的输入端多余无用，因为对 TTL 电路来说，悬空相当于“1”，所以对不同的规律门，其多余输入端处理方法不同。 (1)TTL 与门、与非门的多余输入端的处理 如图 1-1 为四输入端与非门，若只需用两个输入端 A 和 B，那么另两个多余输入端的处理方法是： 并联 悬空 通过电阻接高电平 请点击输入图片描述 图 1-1 TTL 与门、与非门多余输入端的处理 并联、悬空或通过电阻接高电平使用，这是 TTL 型与门、与非门的特定要求，但要在使用中考虑到，并联使用时，增加了门的输入电容，对前级增加容性负载和增加输出电流，使该门的抗干扰能力下降;悬空使用，规律上可视为“1”，但该门的输入端输入阻抗高，易受外界干扰;相比之下，多余输入端通过串接限流电阻接高电平的方法较好。 (2)TTL 或门、或非门的多余输入端的处理 第 9 页精品文档---下载后可任意编辑 请点击输入图片描述 如图 1-2 为四输入端或非门，若只需用两个输入端 A 和 B，那么另两个多余输入端的处理方法是：并联、接低电平或接地。 并联 低电平或接地 请点击输入图片描述 图 1-2 TTL 或门、或非门多余输入端的处理 (3)异或门的输入端处理 异或门是由基本规律门组合成的复合门电路。如图 3.2.3 为二输入端异或门，一输入端为 A，若另一输入端接低电平，则输出仍为 A;若另一输入端接高电平，则输出为 A，此时的异或门称为...
