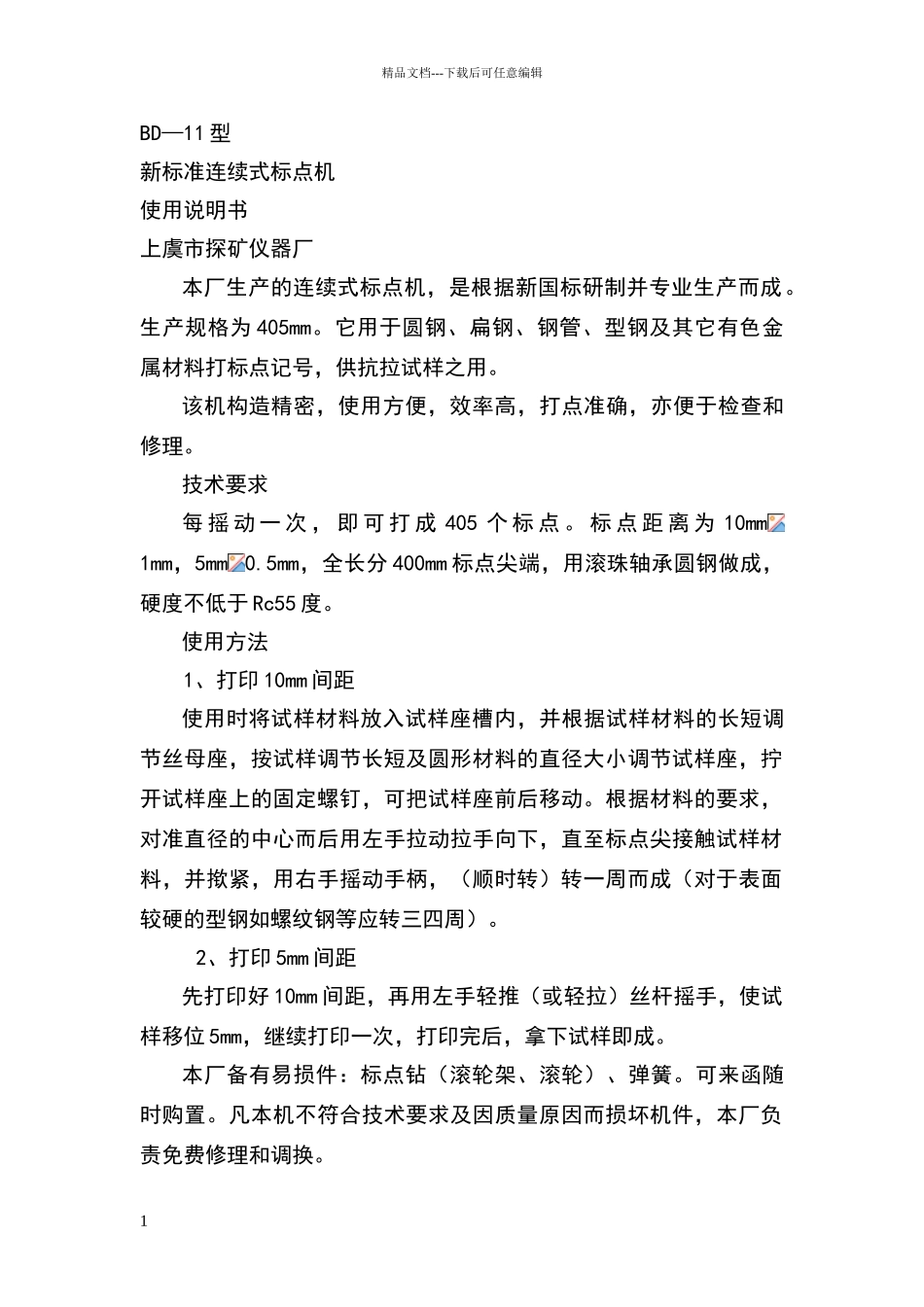

精品文档---下载后可任意编辑BD—11 型新标准连续式标点机使用说明书上虞市探矿仪器厂本厂生产的连续式标点机，是根据新国标研制并专业生产而成。生产规格为 405mm。它用于圆钢、扁钢、钢管、型钢及其它有色金属材料打标点记号，供抗拉试样之用。该机构造精密，使用方便，效率高，打点准确，亦便于检查和修理。技术要求每 摇 动 一 次 ， 即 可 打 成 405 个 标 点 。 标 点 距 离 为 10mm1mm，5mm 0.5mm，全长分 400mm 标点尖端，用滚珠轴承圆钢做成，硬度不低于 Rc55 度。使用方法1、打印 10mm 间距使用时将试样材料放入试样座槽内，并根据试样材料的长短调节丝母座，按试样调节长短及圆形材料的直径大小调节试样座，拧开试样座上的固定螺钉，可把试样座前后移动。根据材料的要求，对准直径的中心而后用左手拉动拉手向下，直至标点尖接触试样材料，并揿紧，用右手摇动手柄，（顺时转）转一周而成（对于表面较硬的型钢如螺纹钢等应转三四周）。2、打印 5mm 间距先打印好 10mm 间距，再用左手轻推（或轻拉）丝杆摇手，使试样移位 5mm，继续打印一次，打印完后，拿下试样即成。本厂备有易损件：标点钻（滚轮架、滚轮）、弹簧。可来函随时购置。凡本机不符合技术要求及因质量原因而损坏机件，本厂负责免费修理和调换。1精品文档---下载后可任意编辑1、丝杆摇手 2、丝杆 3、试样座4、丝母座 5、弹簧 6、钢珠2
