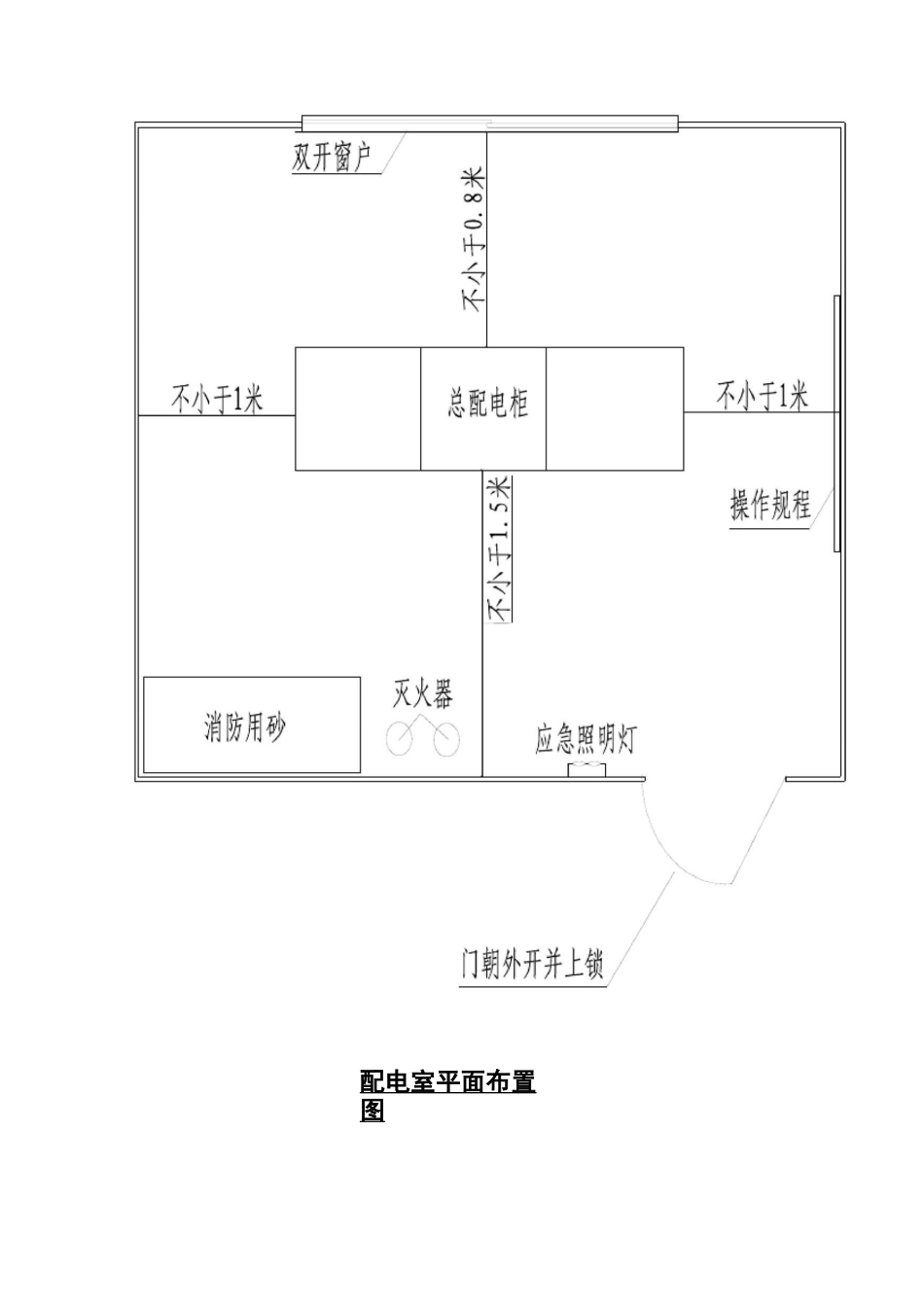

配电室平面布置图配电室立面图总配电室（房）系统图1、总配电室（房）应设在靠近电源的区域，配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于是 1500mm，双列面对面布置不小于2000mm；2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于是800mm，双列背对背布置不小于 1500mm；个别地点有建筑物结构凸出的地方，则此点通道宽度可减少 200mm;3、配电室（房）内设置值班或检修室时，该室边缘距配电柜的水平距离大于 1000mm，并采取屏障隔离；4、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准。配电箱系统图分配电箱系统图小型设备 开 用开关箱系统图 配电箱防护配电箱防护棚侧面、正面图1、二级配电箱防护栏可制作成 2400mm（高）X2000mm（宽）,四面组装的定型化、工具式防护栏杆，搭设双层防护棚。2. 配电箱顶离防护棚顶的距离不少于 500mm，两侧与防护栏杆的垂直距离要保证配电箱门能全部打开，且不少于 500mm,配电箱前后开门方向与防护栏杆的垂直距离不少于 1000mm（后方不开门时不少于500mm）。3．如果配电箱不在塔吊或在建筑物的坠落半径范围内，防护棚可不搭双层防护，只需用瓦楞铁搭设防雨棚。4. 防护棚刷红白漆相间@300mm。金属防护栏杆防护棚应做接零保护。5、固定式分配电箱防护棚内必须设置事故照明灯或临时照明。四、使用安全要求1、在总隔离开关前设局部照明专用回路，在箱体左下角设 PE 线,左上角设 N 线排。2、分配电箱与开关箱的距离不得超过 30m。开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。3、动力配电箱与照明配电箱宜分别设置，当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。4、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为〜2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于 1.5mm，箱体表面应做防腐处理。5、配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。6、配电箱、开关箱内的电器（含插座）应按其规定的位置紧固在电器安装板上，不得歪斜和松动。7、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色标志应按要求配置并排列整齐；导线分支接头不得采用螺栓压接，应采用焊接并做好绝缘包扎，不得有外露带电部分。8、配电箱和开关箱...
