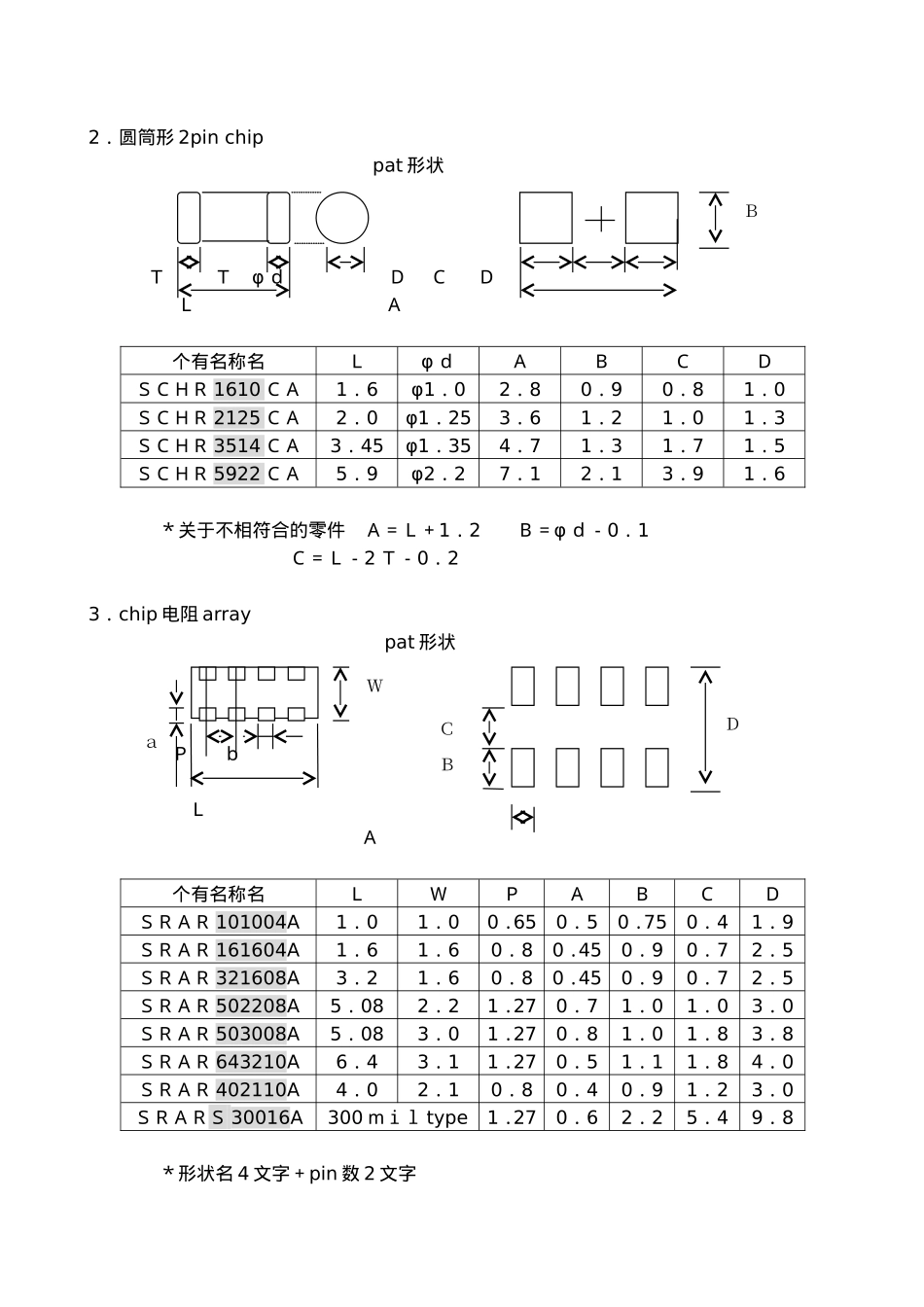

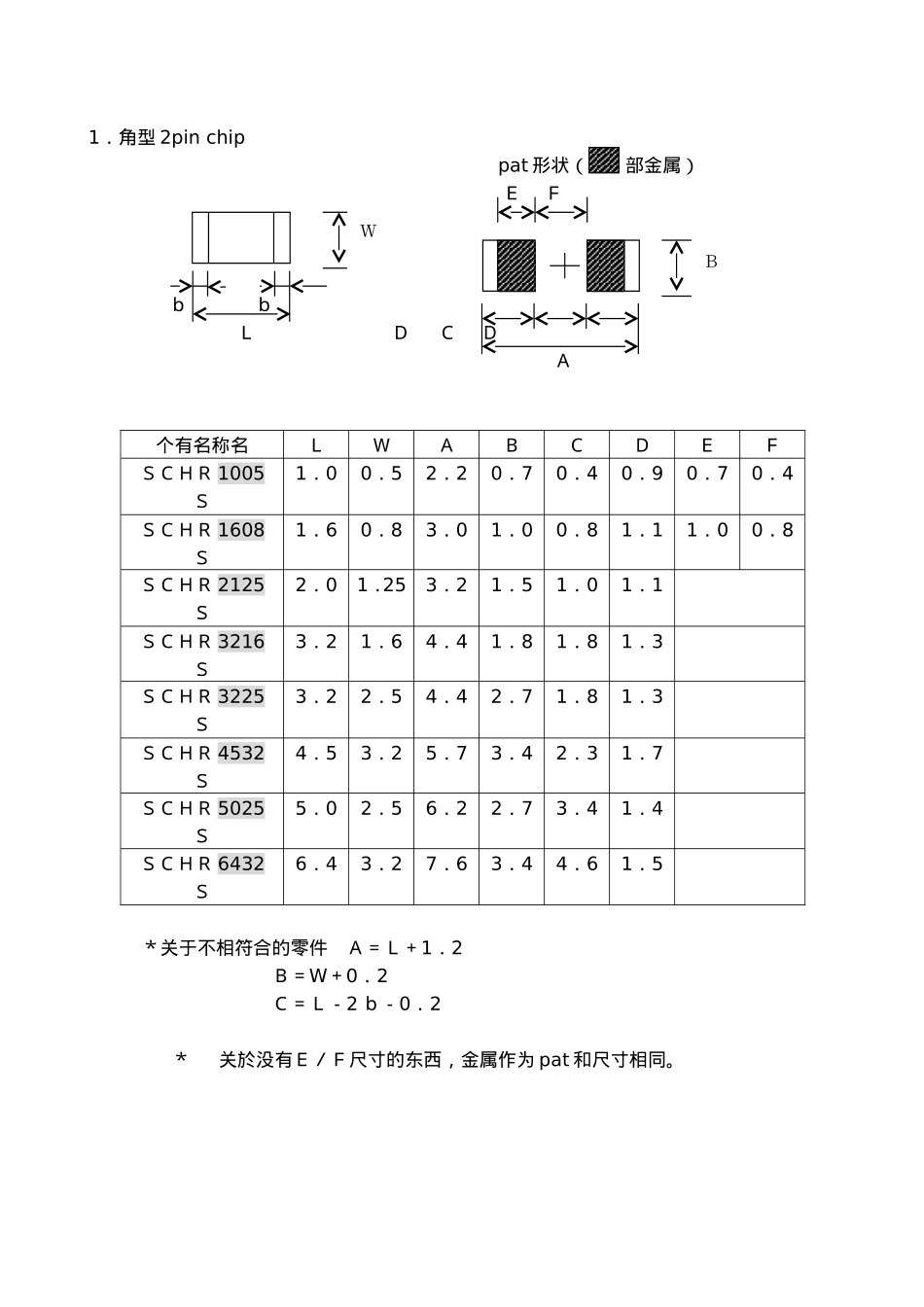

1、SMD零部件方法①Land(pat),metal的设定基本SMD零件进行下面页的设定。同时,优先user方法。角2pin圈2pinarray电解condenser(电容器)Tantaldiode(二极管)diode3pin以上TR,D3pin以上TR,Dpower系ICQFP,PLCC②SMDresist的设定对SMD的resist的设定,对pat把一侧+0.075mm作为标准,确保resist和resist间,0.15mm的事。但是,resist和resist之间,到不足0.15mm的时候,将resist来设定一侧+0.05mm一样。(不适合这个条件之设定该让上司确认的事)③SMDbond资料的设定SMD零件的装载后,由于solderbath(flow曹)进行soldering的时候,在装载后的SMD尽量不使零件掉下,是加上bond(粘着剂)地方的资料。参照bond资料的设定*个有名称名一览表参照个有名一览表1.角型2pinchippat形状(部金属)EFbbLDCDA个有名称名LWABCDEFSCHR1005S1.00.52.20.70.40.90.70.4SCHR1608S1.60.83.01.00.81.11.00.8SCHR2125S2.01.253.21.51.01.1SCHR3216S3.21.64.41.81.81.3SCHR3225S3.22.54.42.71.81.3SCHR4532S4.53.25.73.42.31.7SCHR5025S5.02.56.22.73.41.4SCHR6432S6.43.27.63.44.61.5*关于不相符合的零件A=L+1.2B=W+0.2C=L-2b-0.2*关於没有E/F尺寸的东西,金属作为pat和尺寸相同。WB2.圆筒形2pinchippat形状TTφdDCDLA个有名称名LφdABCDSCHR1610CA1.6φ1.02.80.90.81.0SCHR2125CA2.0φ1.253.61.21.01.3SCHR3514CA3.45φ1.354.71.31.71.5SCHR5922CA5.9φ2.27.12.13.91.6*关于不相符合的零件A=L+1.2B=φd-0.1C=L-2T-0.23.chip电阻arraypat形状PbLA个有名称名LWPABCDSRAR101004A1.01.00.650.50.750.41.9SRAR161604A1.61.60.80.450.90.72.5SRAR321608A3.21.60.80.450.90.72.5SRAR502208A5.082.21.270.71.01.03.0SRAR503008A5.083.01.270.81.01.83.8SRAR643210A6.43.11.270.51.11.84.0SRAR402110A4.02.10.80.40.91.23.0SRARS30016A300miltype1.270.62.25.49.8*形状名4文字+pin数2文字BWCBDa*关于不相符合的零件A=b(+0.1)C=W-2a-0.1D=W+0.64.chipaluminum电解condenserBDCDA个有名称名外形ABCDSCAR0300TAφ3.05.21.60.62.3SCAR0400TAφ4.06.21.61.02.6SCAR0500TAφ5.07.01.61.42.8SCAR0630TAφ6.38.61.61.83.4SCAR0865TAφ8.0×6.510.62.02.24.2SCAR0810TAφ8.0×10.511.52.03.14.2SCAR1000TAφ10.013.02.04.04.55.chiptantalcondenserpat形状SSDCDLA个有名称名LWW2ABCDSTAR2125A2.01.251.03.21.20.61.3STAR3216A3.21.61.34.41.51.21.6STAR3528A3.52.82.34.72.51.51.6STAR4726A4.72.62.05.92.22.51.7STAR5633A5.63.32.36.82.52.62.1STAR6032A6.03.22.37.22.53.02.1STAR5846A5.84.62.57.02.72.82.1STAR7343A7.34.32.58.52.74.32.1STAR7257A7.25.73.68.53.84.32.1*关于不相符合的零件A=L+1.2B=W2+0.2C=L-2S-0.4W2BW6.chipdiode(2pin)①minimoldedpat形状LDCDL1A个有名称名LWL1ABCDSDDR21608P1.20.82.13.50.80.91.3SDDR22125P1.71.252.53.90.81.31.3SDDR22916P2.91.63.85.20.82.51.35*cathode旁边有一个pin大的东西,形状名4文字+K(SDDR21608kP)(lead幅+0.3mm)②powermoldedbbL个有名称名LWW2ABCDSDDR25025P5.02.51.56.21.71.62.3SDDR25525P5.52.51.56.71.72.12.3SDDR25535P5.53.52.06.72.21.72.5SDDR27040P7.04.02.08...
