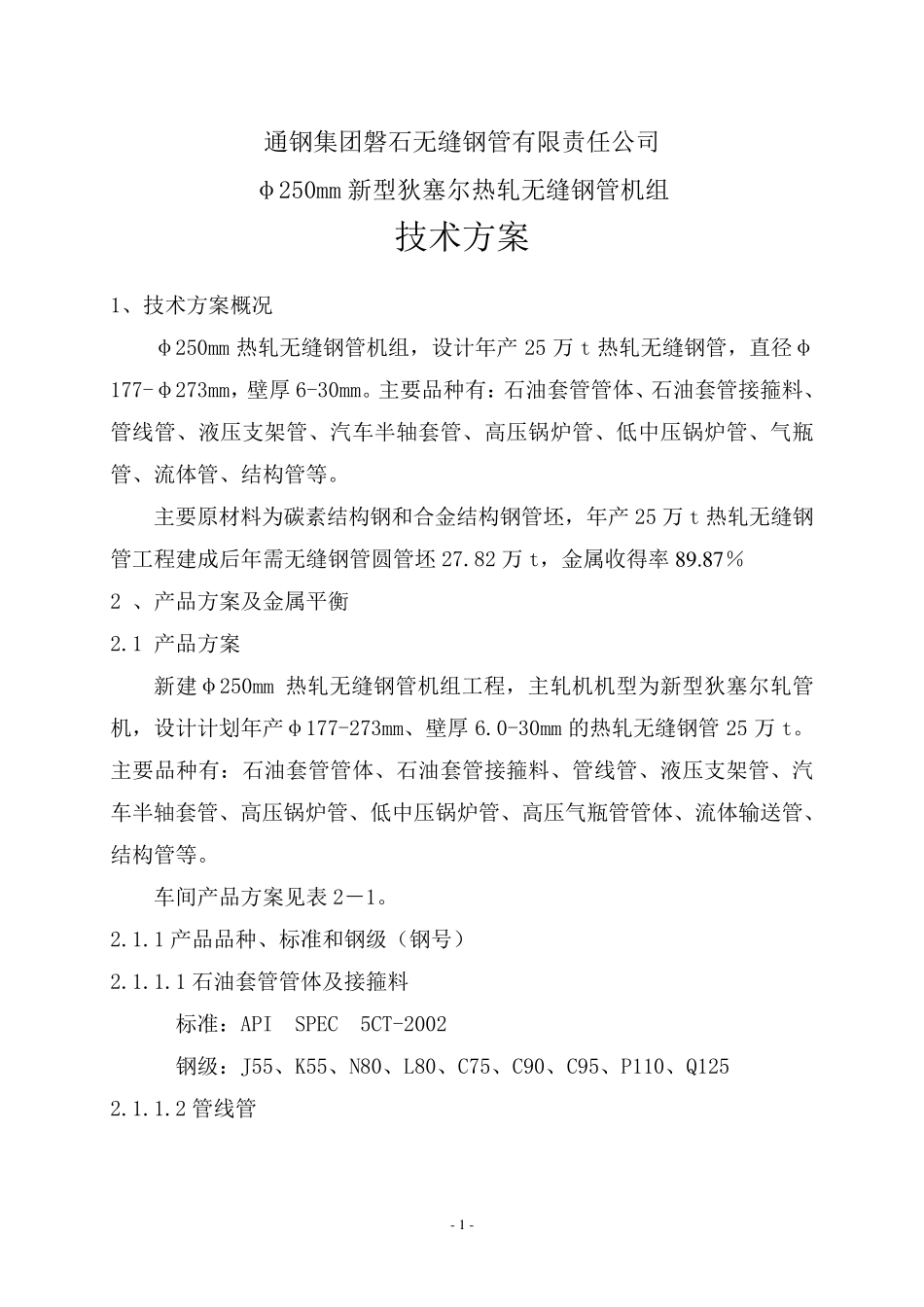

- - 1 通钢集团磐石无缝钢管有限责任公司 φ250mm 新型狄塞尔热轧无缝钢管机组 技术方案 1、技术方案概况 φ250mm 热轧无缝钢管机组，设计年产 25 万 t 热轧无缝钢管，直径φ177-φ273mm，壁厚 6-30mm。主要品种有：石油套管管体、石油套管接箍料、管线管、液压支架管、汽车半轴套管、高压锅炉管、低中压锅炉管、气瓶管、流体管、结构管等。 主要原材料为碳素结构钢和合金结构钢管坯，年产 25 万 t 热轧无缝钢管工程建成后年需无缝钢管圆管坯 27.82 万 t，金属收得率 8 9 .8 7 ％ 2 、产品方案及金属平衡 2.1 产品方案 新建φ250mm 热轧无缝钢管机组工程，主轧机机型为新型狄塞尔轧管机，设计计划年产φ177-273mm、壁厚 6.0-30mm 的热轧无缝钢管25 万 t。主要品种有：石油套管管体、石油套管接箍料、管线管、液压支架管、汽车半轴套管、高压锅炉管、低中压锅炉管、高压气瓶管管体、流体输送管、结构管等。 车间产品方案见表 2－1。 2.1.1 产品品种、标准和钢级（钢号） 2.1.1.1 石油套管管体及接箍料 标准：API SPEC 5CT-2002 钢级：J55、K55、N80、L80、C75、C90、C95、P110、Q125 2.1.1.2 管线管 - - 2 标准：API SPEC 5L-2002 A25 级Ⅰ类，A25 级Ⅱ类，A，B，X42，X46，X52，X56，X60，X65，X70，X80； 2.1.1.3 液压支架管 标准：GB/T17396－1998 钢号：30#、45#、40Cr、27SiMn 2.1.1.4 汽车半轴套管 标准：YB/T5035－1996 钢号：20、45、45Mn2 2.1.1.5 高压锅炉管 标准：GB5310－1995 钢号：20G、12Cr1MoVG、T91 2.1.1.6 低中压锅炉管 标准：GB3087-1999 钢级：10、20 2.1.1.7 高压气瓶管管体 标准：GB18248-2000 钢号：34Mn2V、30CrMo、35CrMo 2.1.1.8 输送流体管 标准：GB/T8163-1999 钢级：10、20、Q295、Q345 2.1.1.9 结构管 标准：GB/T8162-1999 钢级：10、20、45、16Mn、30CrMnSiA、45Mn2、35CrMo； - - 3 表2-1 Φ250mm 新型狄塞尔轧管机组产品方案 序号 品种 标准 代表钢号 代表规格 (直径×壁厚×长度) 年产量 （t） 1 石油套管管体及接箍料 API 5CT J55、N80、P110 Φ177－273.1×6.2—22.23 ×4880-14630 150000 2 管线管 API 5L A、B、X42-X70 Φ177－273.1×6.2—22.23 ×6000、12000、15000 5000 3 液压支架管 GB/T17396－1998 30#、45#、40Cr、27SiMn Φ177-273×7—30×6000-12000 5000 4 汽车...
