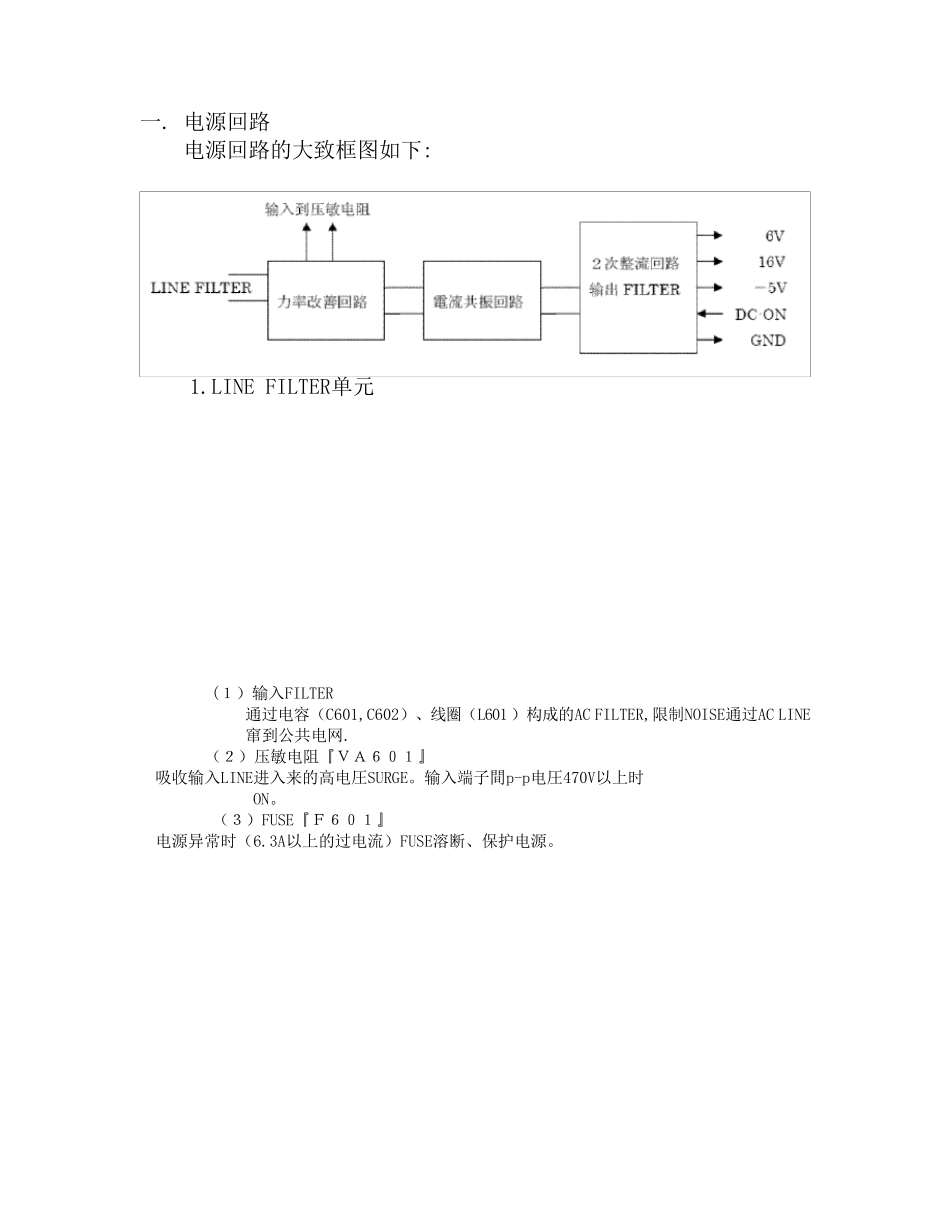

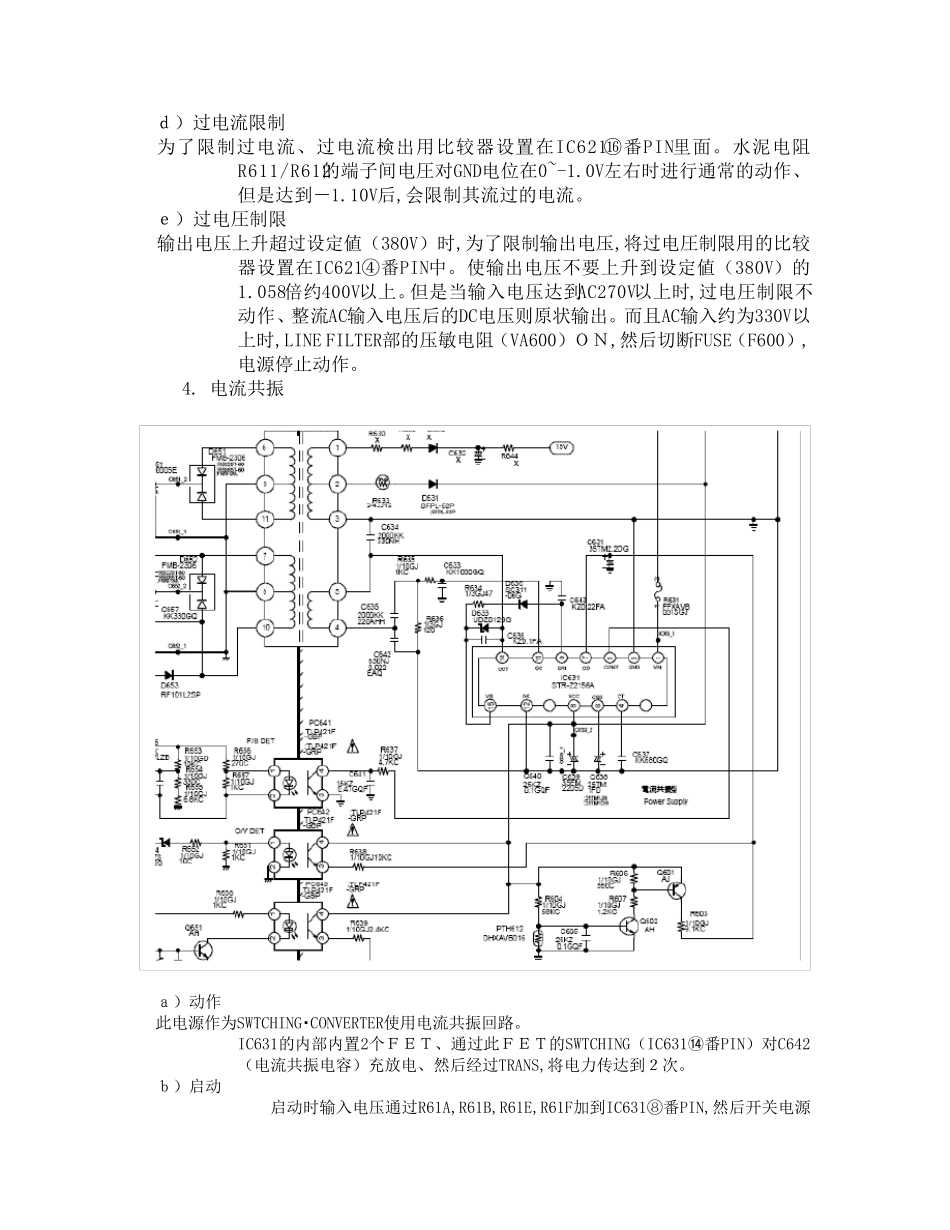

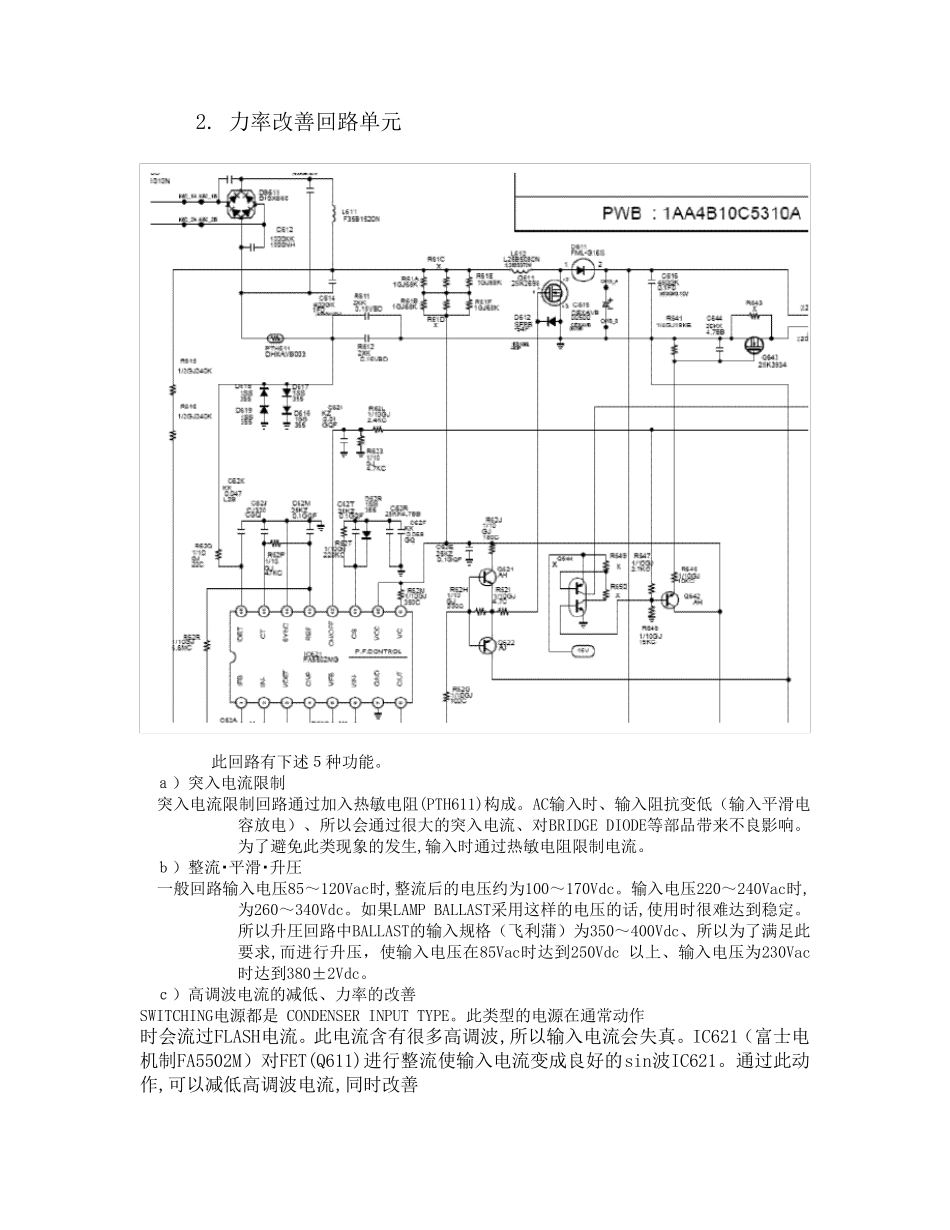

一. 电源回路 电源回路的大致框图如下: 1.LINE FILTER单元 (１）输入FILTER 通过电容（C601,C602）、线圈（L601 ）构成的AC FILTER,限制NOISE通过AC LINE窜到公共电网. （２）压敏电阻『ＶＡ６０１』 吸收输入LINE进入来的高电圧SURGE。输入端子間p-p电圧470V以上时 ON。 （３）FUSE『Ｆ６０１』 电源异常时（6.3A以上的过电流）FUSE溶断、保护电源。 2. 力率改善回路单元 此回路有下述５种功能。 ａ）突入电流限制 突入电流限制回路通过加入热敏电阻(PTH611)构成。AC输入时、输入阻抗变低（输入平滑电容放电）、所以会通过很大的突入电流、对BRIDGE DIODE等部品带来不良影响。为了避免此类现象的发生,输入时通过热敏电阻限制电流。 ｂ）整流・ 平滑・ 升圧 一般回路输入电压85～120Vac时,整流后的电压约为100～170Vdc。输入电压220～240Vac时,为260～340Vdc。如果LAMP BALLAST采用这样的电压的话,使用时很难达到稳定。所以升圧回路中BALLAST的输入规格（飞利蒲）为350～400Vdc、所以为了满足此要求,而进行升压，使输入电压在85Vac时达到250Vdc 以上、输入电压为230Vac时达到380±2Vdc。 ｃ）高调波电流的减低、力率的改善 SWITCHING电源都是 CONDENSER INPUT TYPE。此类型的电源在通常动作时会流过FLASH电流。此电流含有很多高调波,所以输入电流会失真。IC621（富士电机制FA5502M）对FET(Q611)进行整流使输入电流变成良好的sin波IC621。通过此动作,可以减低高调波电流,同时改善 ｄ）过电流限制 为了限制过电流、过电流検出用比较器设置在IC621⑯番PIN里面。水泥电阻R611/R612的端子间电圧对GND电位在0~-1.0V左右时进行通常的动作、但是达到－1.10V后,会限制其流过的电流。 ｅ）过电圧制限 输出电压上升超过设定値（380V）时,为了限制输出电压,将过电圧制限用的比较器设置在IC621④番PIN中。使输出电压不要上升到设定値（380V）的1.058倍约400V以上。但是当输入电压达到AC270V以上时,过电圧制限不动作、整流AC输入电压后的DC电压则原状输出。而且AC输入约为330V以上时,LINE FILTER部的压敏电阻（VA600）ＯＮ,然后切断FUSE（F600）,电源停止动作。 4. 电流共振 ａ）动作 此电源作为SWTCHING・ CONVERTER使用电流共振回路。 IC631的内部内置2个ＦＥＴ、通过此ＦＥＴ的SWTCHING（IC631⑭番PIN）对C642（电流共振电容）充放电、然后经过TRANS,将电力传达到２次。 ｂ）启动 启动时输入电压通过R61A,R61B,R6...
