抗滑桩挡土板施工工艺工法

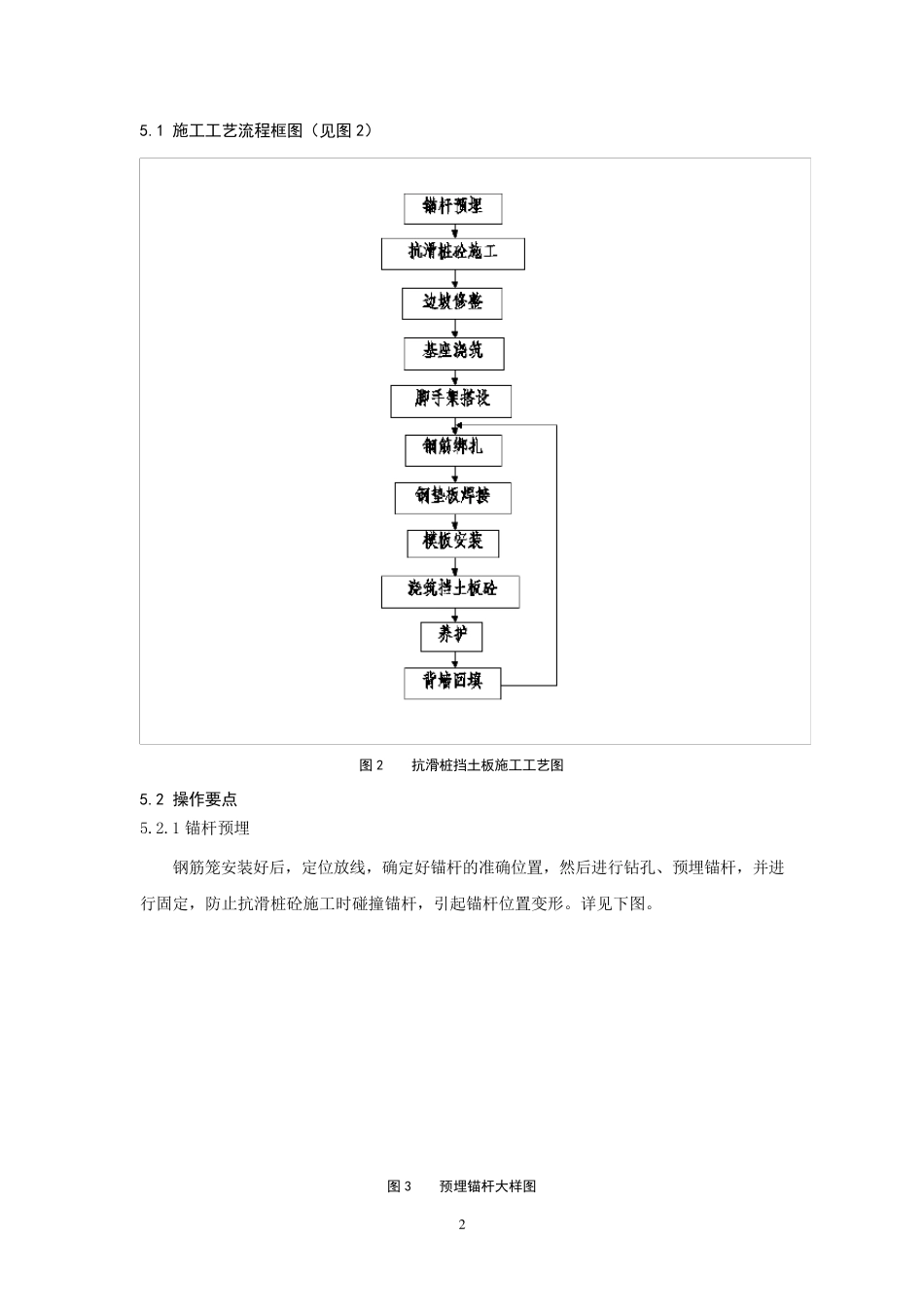

1 抗滑桩挡土板施工工艺工法 路桥一直管 张玉金、许占立 1 前言 抗滑桩挡土板指的是由钢筋混凝土抗滑桩、钢筋混凝土挡土板和锚杆所组成的支挡结构物。抗滑桩是穿过滑坡体深入于滑床的桩柱，挡土板将抗滑桩连接成一体，用以整体支挡滑体的滑动力，起稳定边坡的作用。利用抗滑桩的抗剪性能将其插入滑动面以下一定深度稳定地层中，上部用挡土板连接，形成面状整体，平衡滑动体的推力，增加其稳定性。当滑坡体下滑时受到抗滑桩挡土板的阻抗，使桩前滑体达到稳定状态。抗滑桩挡土板如下图所示： 图1 抗滑桩挡土板示意图 2 工法特点 1 、可操作性强，效率高。 2 、施工设备投入少，成本可控。 3 适用范围 适用于公路路堑边坡支挡防护工程。 4 工艺原理 抗滑桩挡土板是利用锚杆加固连接抗滑桩，依靠锚固在抗滑桩内的锚杆的抗拔力来平衡挡土板后的岩土侧压力,达到边坡防护稳定的目的。 5 工艺流程及操作要点 2 5.1 施工工艺流程框图（见图2） 图2 抗滑桩挡土板施工工艺图 5.2 操作要点 5.2.1 锚杆预埋 钢筋笼安装好后，定位放线，确定好锚杆的准确位置，然后进行钻孔、预埋锚杆，并进行固定，防止抗滑桩砼施工时碰撞锚杆，引起锚杆位置变形。详见下图。 图3 预埋锚杆大样图 3 5.2.2 抗 滑 桩 砼 施 工 砼 施 工 前 ， 与 商 品 砼 拌 合 站 进 行 沟 通 ， 确 保 桩 身 砼 施 工 时 连 续 浇 筑 ， 不 得 出 现 水 平 施 工缝 。 5.2.3 边 坡 修 整 桩 基 施 工 完 成 ， 经 检 测 完 全 合 格 且 桩 身 砼 达 到 设 计 强 度 后 ， 进 行 土 方 开 挖 ， 并 修 整 边 坡 ，根 据 图 纸 要 求 进 行 定 位 放 线 ， 确 保 现 浇 砼 挡 土 板 厚 度 的 同 时 线 型 顺 畅 ， 外 观 美 丽 。 5.2.4 基 座 浇 筑 依 据 设 计 图 纸 ， 对 基 座 位 置 进 行 测 量 定 位 放 样 ， 并 将 基 座 底 面 进 行 清 理 、 整 平 及 夯 压 ，将 基 座 范 围 内 的 地 基 表 层 浮 渣 、 松 散 物 清 除 干 净 后 ， 采 用 小 型 平 板 振 动 夯 进 行 夯 压 ， 确 保 基座 底 面 平 整 密 实 。 基 座 纵 向 分 段 水 平 设 置 ， 基 座 尺 寸 ： 宽0.5m*高0.5m， 采 用C15 混 ...
