折弯机模具手册

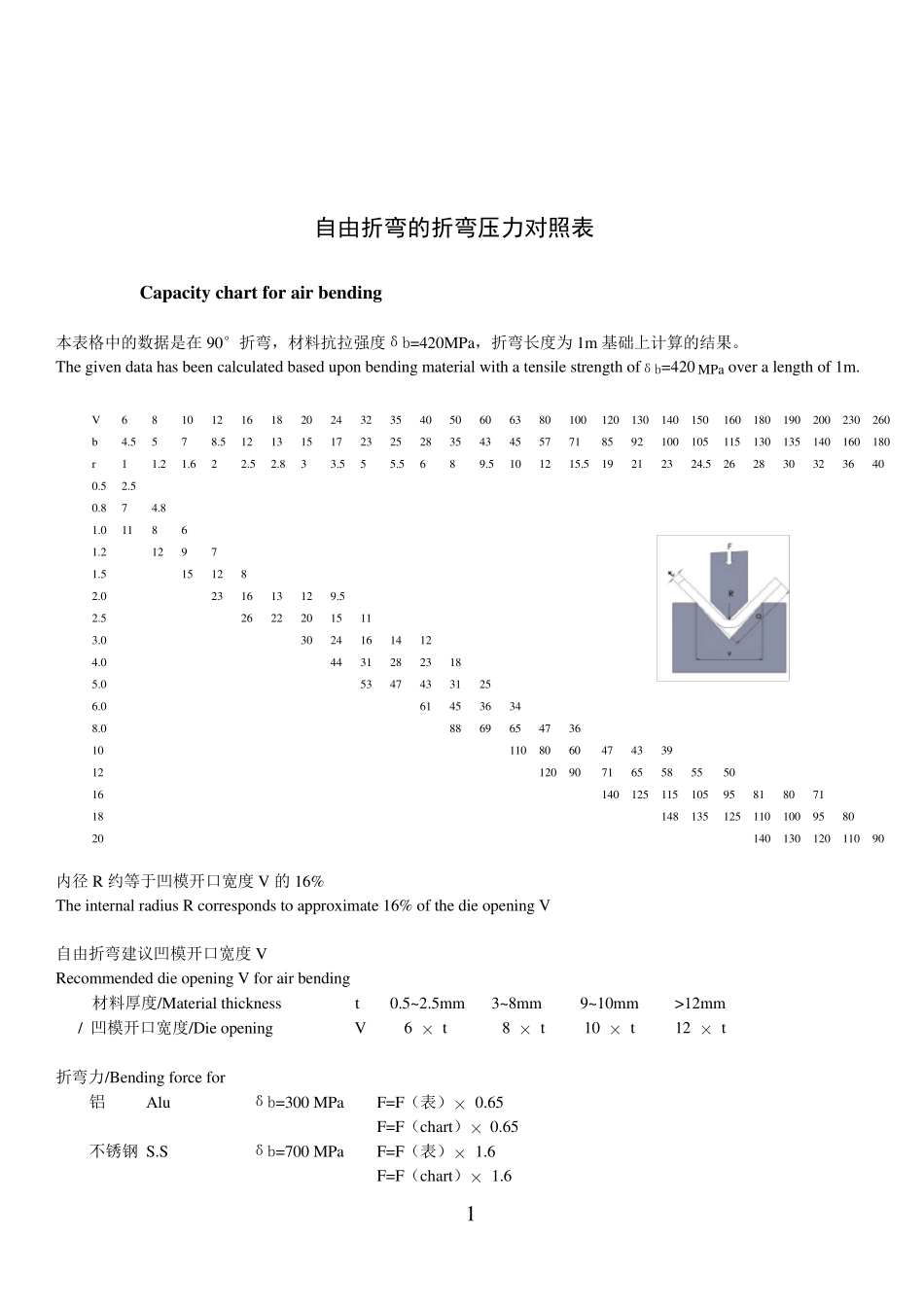

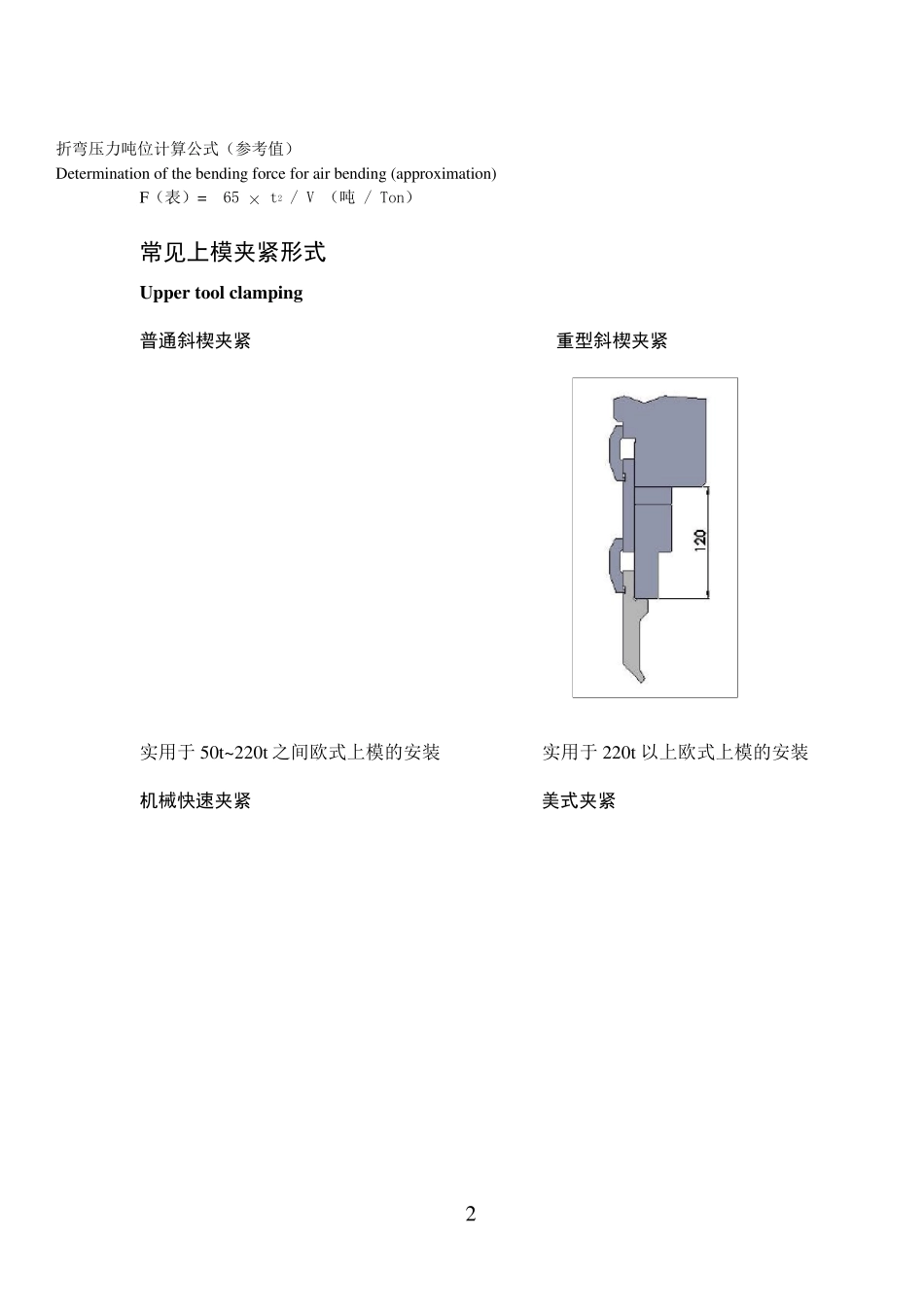

折弯机模具手册 Press Brake Tooling 北京普赛斯利数控模具技术有限公司 1 自由折弯的折弯压力对照表 Capacity chart for air bending 本表格中的数据是在90°折弯，材料抗拉强度δb=420MPa，折弯长度为 1m 基础上计算的结果。 The given data has been calculated based upon bending material with a tensile strength ofδb=420 MPa over a length of 1m. V 6 8 10 12 16 18 20 24 32 35 40 50 60 63 80 100 120 130 140 150 160 180 190 200 230 260 b 4.5 5 7 8.5 12 13 15 17 23 25 28 35 43 45 57 71 85 92 100 105 115 130 135 140 160 180 r 1 1.2 1.6 2 2.5 2.8 3 3.5 5 5.5 6 8 9.5 10 12 15.5 19 21 23 24.5 26 28 30 32 36 40 0.5 2.5 0.8 7 4.8 1.0 11 8 6 1.2 12 9 7 1.5 15 12 8 2.0 23 16 13 12 9.5 2.5 26 22 20 15 11 3.0 30 24 16 14 12 4.0 44 31 28 23 18 5.0 53 47 43 31 25 6.0 61 45 36 34 8.0 88 69 65 47 36 10 110 80 60 47 43 39 12 120 90 71 65 58 55 50 16 140 125 115 105 95 81 80 71 18 148 135 125 110 100 95 80 20 140 130 120 110 90 内径 R 约等于凹模开口宽度 V 的16% The internal radius R corresponds to approximate 16% of the die opening V 自由折弯建议凹模开口宽度 V Recommended die opening V for air bending 材料厚度/Material thickness t 0.5~2.5mm 3~8mm 9~10mm >12mm / 凹模开口宽度/Die opening V 6 × t 8 × t 10 × t 12 × t 折弯力/Bending force for 铝 Alu δb=300 MPa F=F（表）× 0.65 F=F（chart）× 0.65 不锈钢 S.S δb=700 MPa F=F（表）× 1.6 F=F（chart）× 1.6 2 折弯压力吨位计算公式（参考值） Determination of the bending force for air bending (approximation) F（表）= 65 × t2 / V （吨 / Ton） 常见上模夹紧形式 Upper tool clamping 普通斜楔夹紧 重型斜楔夹紧 实用于 50t~220t 之间欧式上模的安装 实用于 220t 以上欧式上模的安装 机械快速夹紧 美式夹紧 3 快夹可以方便欧式上模的快速安装 适用于美式上模的安...
