护坡设计图集

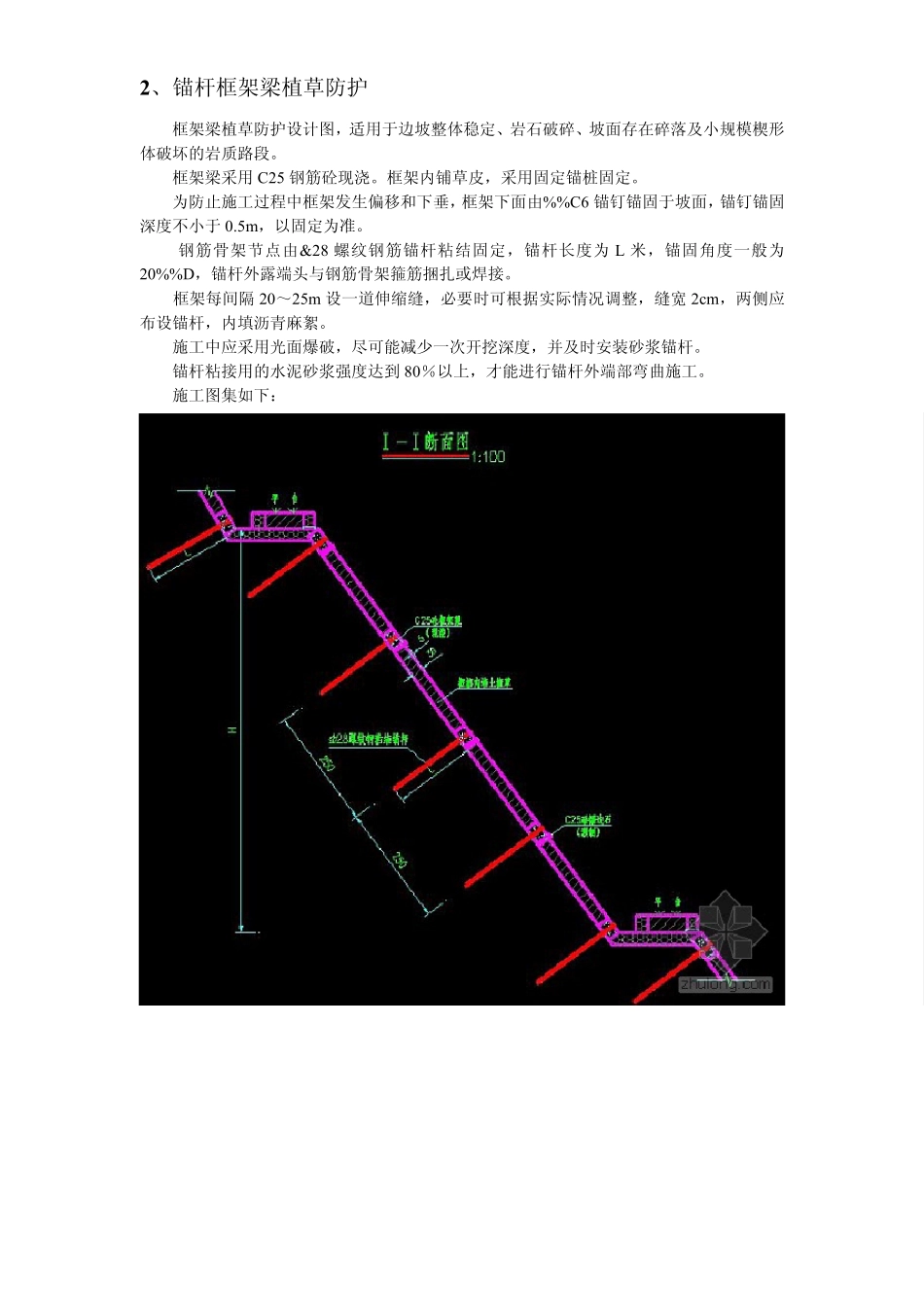

关于220kV 祥下线99#直线塔基础护坡提出的10 个方案1、浆砌片石窗孔式护面墙M7.5 浆砌片石窗孔式护面墙设计图，适用于泥岩、泥质灰岩、泥质页岩等软质岩（含全强风化的硬质岩）挖方路段。护面墙每 10m 长为一段，两段之间设有一道伸缩缝，缝宽2cm ，内填沥青麻絮。护面墙窗体布置应以美观为原则，窗体尺寸可根据坡面实际情况合理调整。窗体内铺设木条支撑网格，稳定窗内土体，木条厚度为 3～5m m 。施工图如下：2、锚杆框架梁植草防护框架梁植草防护设计图，适用于边坡整体稳定、岩石破碎、坡面存在碎落及小规模楔形体破坏的岩质路段。框架梁采用 C25 钢筋砼现浇。框架内铺草皮，采用固定锚桩固定。为防止施工过程中框架发生偏移和下垂，框架下面由%%C6 锚钉锚固于坡面，锚钉锚固深度不小于 0.5m ，以固定为准。钢筋骨架节点由&28 螺纹钢筋锚杆粘结固定，锚杆长度为 L 米，锚固角度一般为20%%D，锚杆外露端头与钢筋骨架箍筋捆扎或焊接。框架每间隔 20～25m 设一道伸缩缝，必要时可根据实际情况调整，缝宽 2cm ，两侧应布设锚杆，内填沥青麻絮。施工中应采用光面爆破，尽可能减少一次开挖深度，并及时安装砂浆锚杆。锚杆粘接用的水泥砂浆强度达到 80％以上，才能进行锚杆外端部弯曲施工。施工图集如下：3、攀爬植物护坡攀爬植物护坡，适用于边坡整体稳定的灰岩、白云岩、石英砂岩等硬质岩路段，在边坡平台上设置花坛，种植攀缘性藤蔓植物，以美化边坡坡面。岩石边坡坡面挂 2.6 机编镀锌钢丝网，辅助坡面攀缘性植物生长，有效防止坡面碎落，机编镀锌钢丝网采用锚杆固定在坡面上，主锚钉长度为 3.0m ，辅助锚钉长度为 1.5m ，锚杆锚固方向与坡面垂直，孔内注 M30 砂浆。花坛内填土撒播草籽、种植灌木，末端作圆弧形处理。花台后回填碎石堆囊反滤层，底部填 5cm 厚 C20 小石子砼。泄水孔间隔 5.0m 设置一道，采用%%C50m m PVC 排水管，进水口回填碎石堆囊。沉降缝每隔 20m 设置一道，用沥青麻絮填塞。施工图集如下：4、人字形骨架植草护坡M7.5 浆砌片石人字形骨架植草护坡，适用于边坡高度 H＞8.0 的土质挖方路段和填方路段，在土质挖方路段，主要用于山坡倾向路基地段。挡水块采用 C25 混凝土预制块，尺寸为 5cmx45cmx49.5cm，沿路线方向每隔 3 个人字形骨架设置一道伸缩缝，伸缩缝设置在人字形顶处。伸缩缝设置时应结合其他构造物（如急流槽）布置，伸缩缝采用沥青麻絮填塞 20cm 深。为了便于养...
