架线施工作业指导书

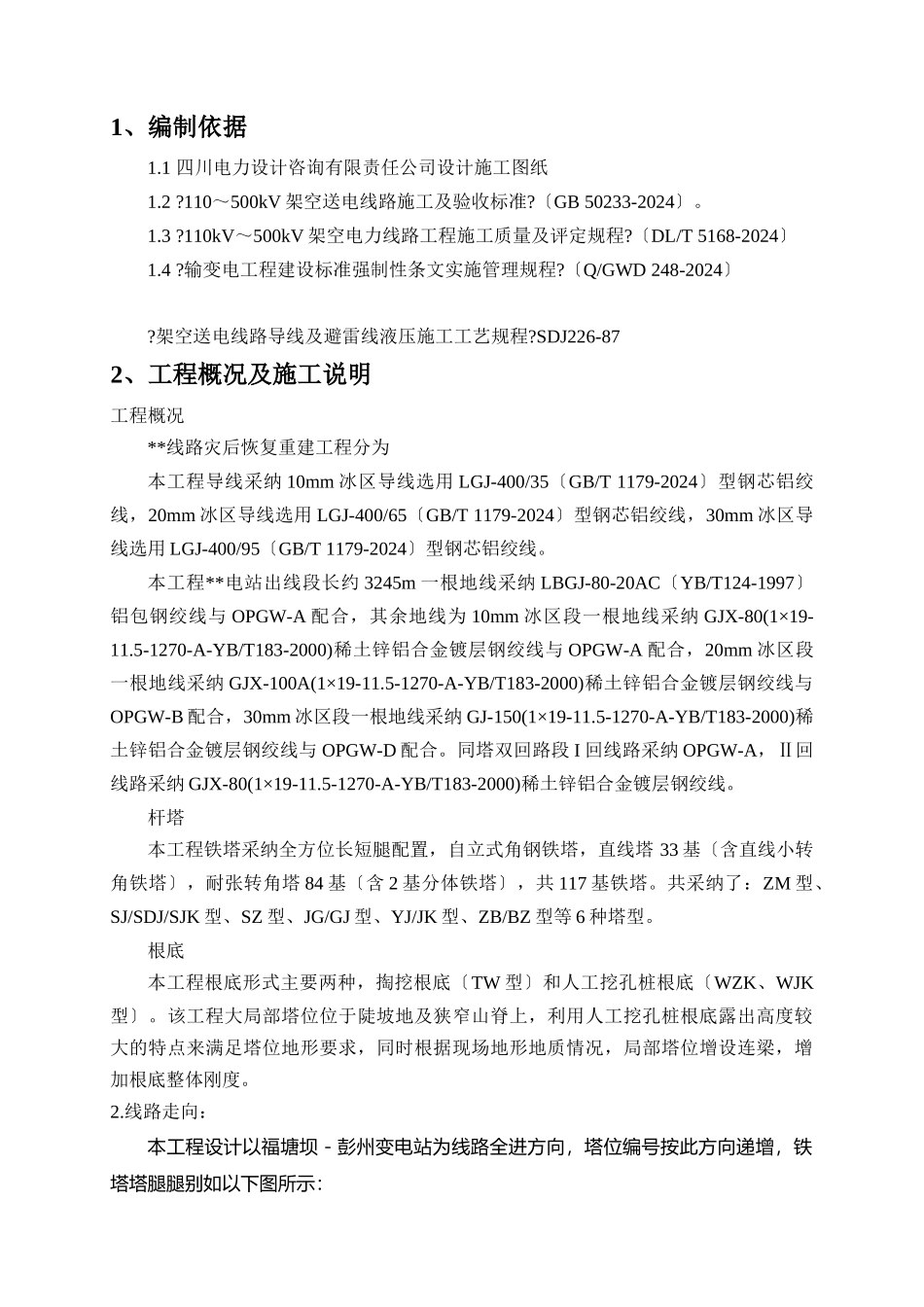

架线施工作业指导书_第1页
1/36

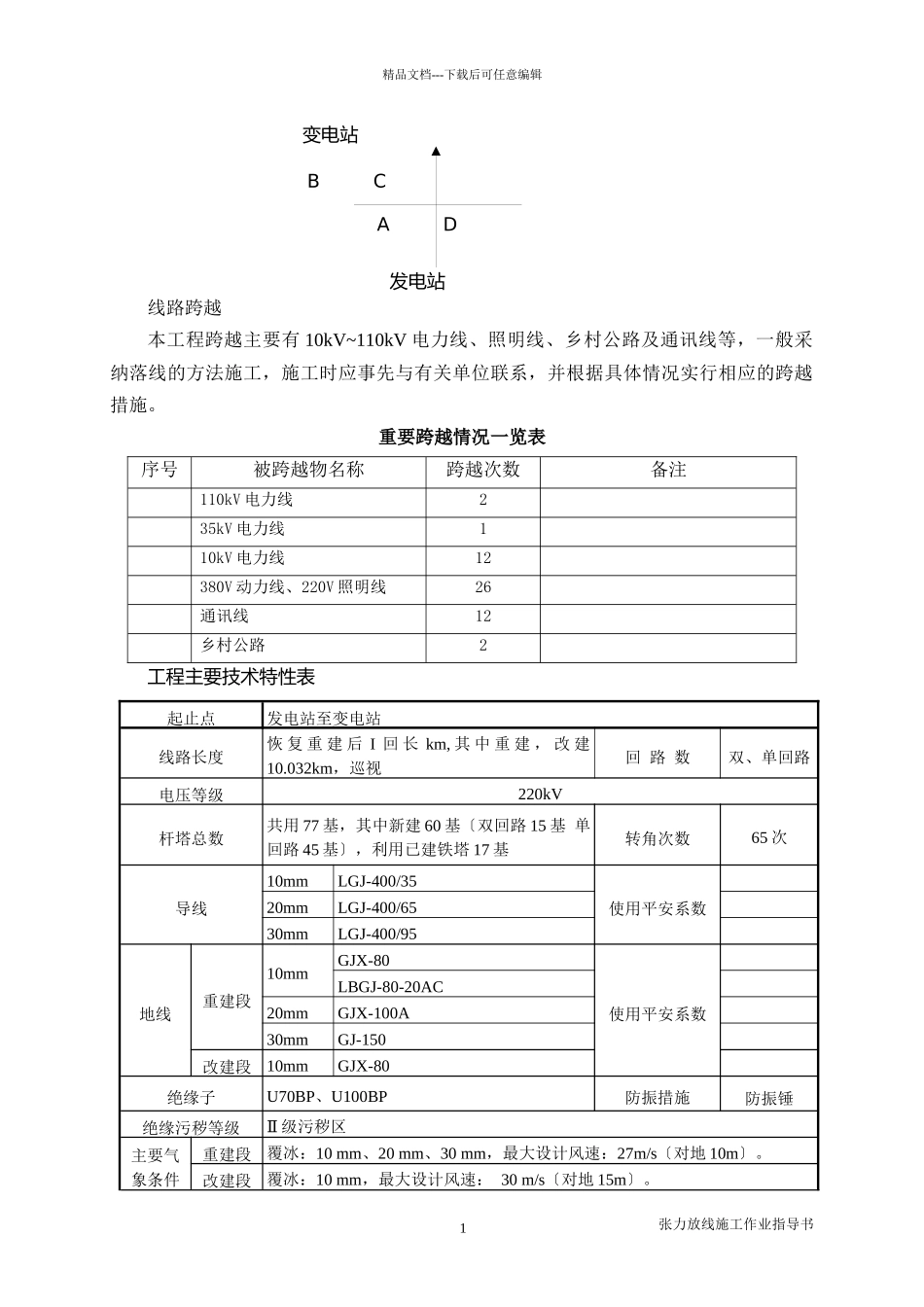

架线施工作业指导书_第2页
2/36

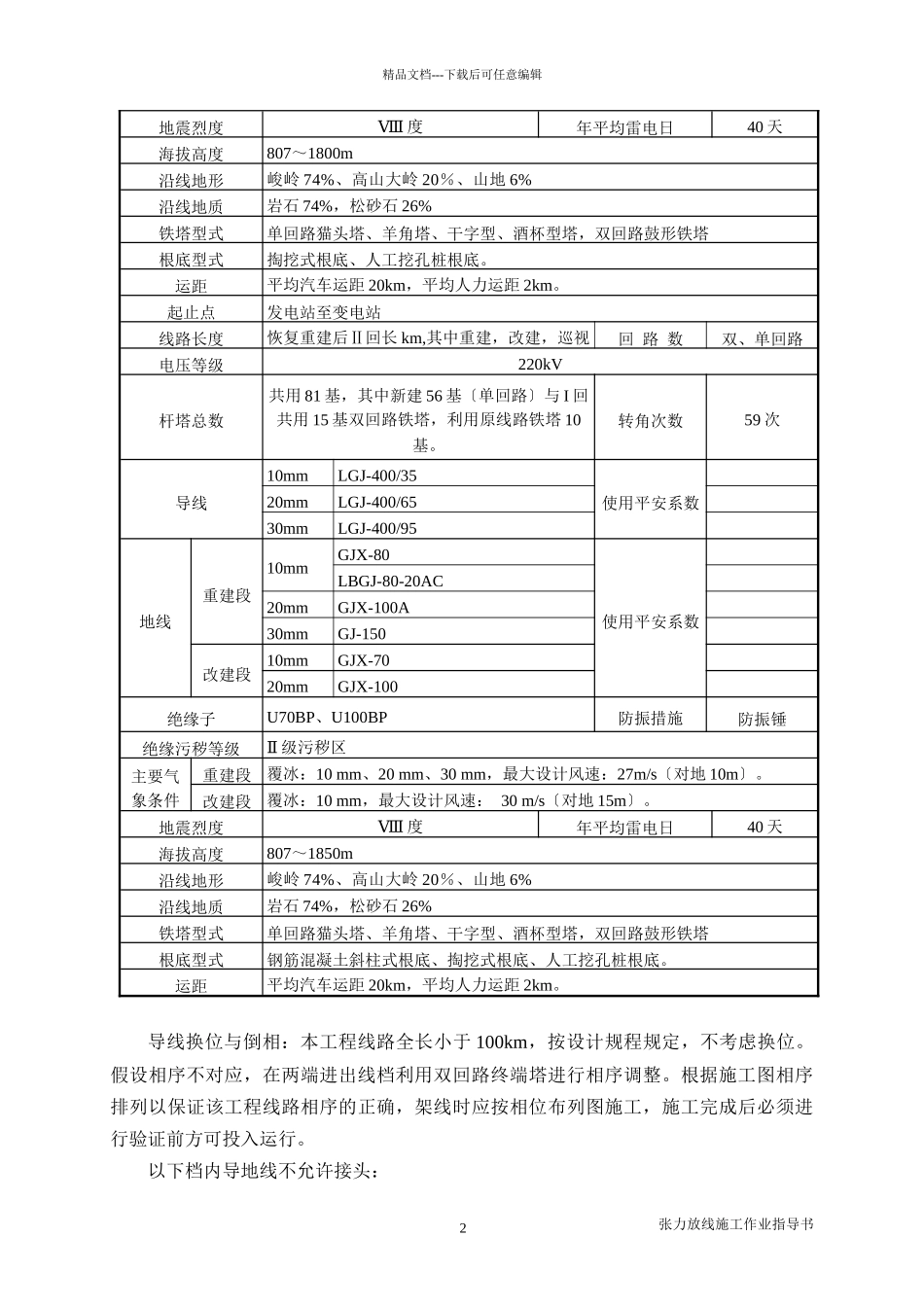

架线施工作业指导书_第3页
3/36
1、编制依据1.1 四川电力设计咨询有限责任公司设计施工图纸1.2 ?110~500kV 架空送电线路施工及验收标准?〔GB 50233-2024〕。1.3 ?110kV~500kV 架空电力线路工程施工质量及评定规程?〔DL/T 5168-2024〕1.4 ?输变电工程建设标准强制性条文实施管理规程?〔Q/GWD 248-2024〕?架空送电线路导线及避雷线液压施工工艺规程?SDJ226-872、工程概况及施工说明工程概况**线路灾后恢复重建工程分为本工程导线采纳 10mm 冰区导线选用 LGJ-400/35〔GB/T 1179-2024〕型钢芯铝绞线,20mm 冰区导线选用 LGJ-400/65〔GB/T 1179-2024〕型钢芯铝绞线,30mm 冰区导线选用 LGJ-400/95〔GB/T 1179-2024〕型钢芯铝绞线。本工程**电站出线段长约 3245m 一根地线采纳 LBGJ-80-20AC〔YB/T124-1997〕铝包钢绞线与 OPGW-A 配合,其余地线为 10mm 冰区段一根地线采纳 GJX-80(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与 OPGW-A 配合,20mm 冰区段一根地线采纳 GJX-100A(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与OPGW-B 配合,30mm 冰区段一根地线采纳 GJ-150(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与 OPGW-D 配合。同塔双回路段 I 回线路采纳 OPGW-A,Ⅱ回线路采纳 GJX-80(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线。杆塔本工程铁塔采纳全方位长短腿配置,自立式角钢铁塔,直线塔 33 基〔含直线小转角铁塔〕,耐张转角塔 84 基〔含 2 基分体铁塔〕,共 117 基铁塔。共采纳了:ZM 型、SJ/SDJ/SJK 型、SZ 型、JG/GJ 型、YJ/JK 型、ZB/BZ 型等 6 种塔型。根底本工程根底形式主要两种,掏挖根底〔TW 型〕和人工挖孔桩根底〔WZK、WJK型〕。该工程大局部塔位位于陡坡地及狭窄山脊上,利用人工挖孔桩根底露出高度较大的特点来满足塔位地形要求,同时根据现场地形地质情况,局部塔位增设连梁,增加根底整体刚度。2.线路走向:本工程设计以福塘坝-彭州变电站为线路全进方向,塔位编号按此方向递增,铁塔塔腿腿别如以下图所示:精品文档---下载后可任意编辑 变电站 B C A D发电站线路跨越本工程跨越主要有 10kV~110kV 电力线、照明线、乡村公路及通讯线等,一般采纳落线的方法施工,施工时应事先与有关单位联系,并根据具体情况实行相应的跨越措施。重要跨越情况一览表序号被跨越物名称跨越次数备注110kV 电力线235kV 电力线110kV 电力线12380V 动力...
