某会所屋盖钢结构施工组织设计方案.docVIP专享

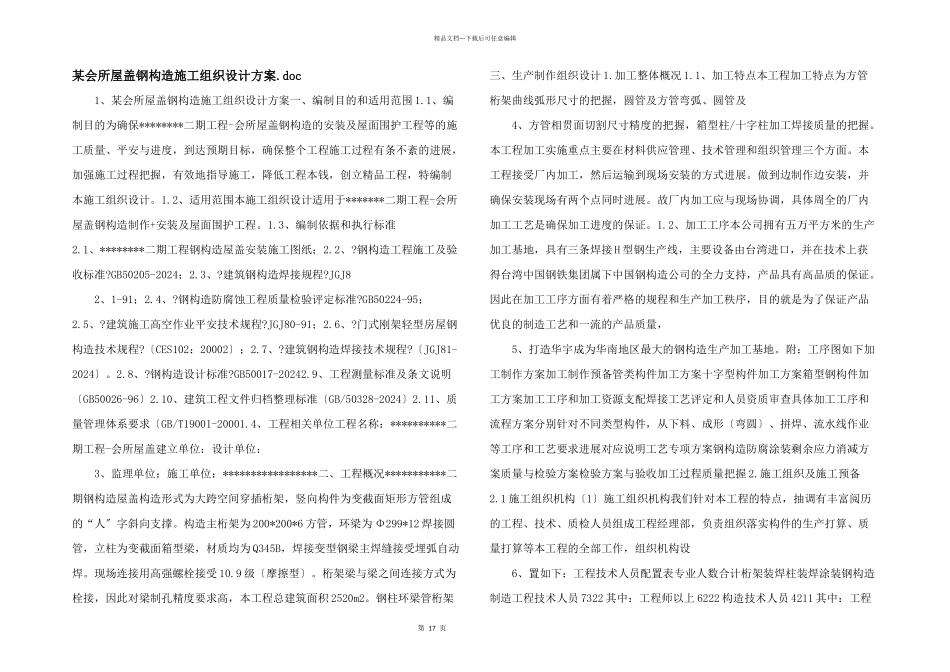

第 17 页精品文档---下载后可任意编辑某会所屋盖钢构造施工组织设计方案.doc 1、某会所屋盖钢构造施工组织设计方案一、编制目的和适用范围 1.1、编制目的为确保********二期工程-会所屋盖钢构造的安装及屋面围护工程等的施工质量、平安与进度，到达预期目标，确保整个工程施工过程有条不紊的进展，加强施工过程把握，有效地指导施工，降低工程本钱，创立精品工程，特编制本施工组织设计。1.2、适用范围本施工组织设计适用于*******二期工程-会所屋盖钢构造制作+安装及屋面围护工程。1.3、编制依据和执行标准2.1、********二期工程钢构造屋盖安装施工图纸；2.2、?钢构造工程施工及验收标准?GB50205-2024；2.3、?建筑钢构造焊接规程?JGJ8 2、1-91；2.4、?钢构造防腐蚀工程质量检验评定标准?GB50224-95；2.5、?建筑施工高空作业平安技术规程?JGJ80-91；2.6、?门式刚架轻型房屋钢构造技术规程?〔CES102：20002〕；2.7、?建筑钢构造焊接技术规程?〔JGJ81-2024〕。2.8、?钢构造设计标准?GB50017-20242.9、工程测量标准及条文说明〔GB50026-96〕2.10、建筑工程文件归档整理标准〔GB/50328-2024〕2.11、质量管理体系要求〔GB/T19001-20001.4、工程相关单位工程名称：**********二期工程-会所屋盖建立单位：设计单位： 3、监理单位：施工单位：*****************二、工程概况***********二期钢构造屋盖构造形式为大跨空间穿插桁架，竖向构件为变截面矩形方管组成的“人〞字斜向支撑。构造主桁架为 200*200*6 方管，环梁为 Φ299*12 焊接圆管，立柱为变截面箱型梁，材质均为 Q345B，焊接变型钢梁主焊缝接受埋弧自动焊。现场连接用高强螺栓接受 10.9 级〔摩擦型〕。桁架梁与梁之间连接方式为栓接，因此对梁制孔精度要求高，本工程总建筑面积 2520m2。钢柱环梁管桁架三、生产制作组织设计 1.加工整体概况 1.1、加工特点本工程加工特点为方管桁架曲线弧形尺寸的把握，圆管及方管弯弧、圆管及 4、方管相贯面切割尺寸精度的把握，箱型柱/十字柱加工焊接质量的把握。本工程加工实施重点主要在材料供应管理、技术管理和组织管理三个方面。本工程接受厂内加工，然后运输到现场安装的方式进展。做到边制作边安装，并确保安装现场有两个点同时进展。故厂内加工应与现场协调，具体周全的厂内加工工艺是确保加工进度的保证。1.2、加工工序本公司拥有五万平方米的生产加工基地，具有三条焊接 H 型钢生产线，主要设备由台湾进口，并在技术上获得台湾中国...
