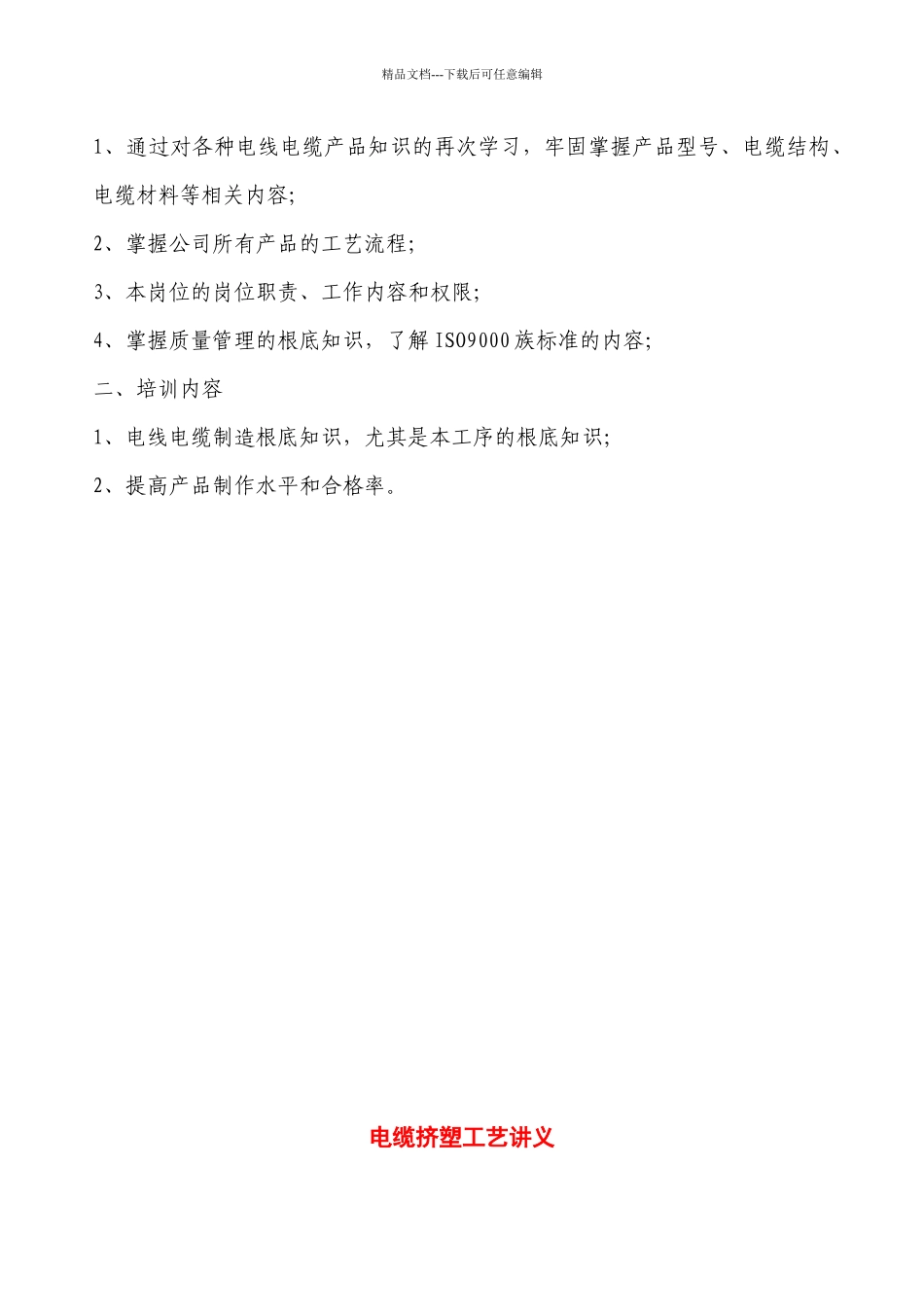

精品文档---下载后可任意编辑上海易初电线电缆挤塑工序培训资料2024 年 6 月挤塑工序培训方案一、培训目的和要求精品文档---下载后可任意编辑1、通过对各种电线电缆产品知识的再次学习，牢固掌握产品型号、电缆结构、电缆材料等相关内容；2、掌握公司所有产品的工艺流程；3、本岗位的岗位职责、工作内容和权限；4、掌握质量管理的根底知识，了解 ISO9000 族标准的内容；二、培训内容1、电线电缆制造根底知识，尤其是本工序的根底知识；2、提高产品制作水平和合格率。电缆挤塑工艺讲义 精品文档---下载后可任意编辑1. 挤出设备塑料挤出机组通常由放线及放线张力装置、校直装置、线芯予热装置、主机、控制系统、冷却系统、计米器、耐压装置、牵引装置、收线张力调节装置、排线和收线机构组成。1.1 辅助装置1、放线装置 对放线机构的根本技术要求：放线速度要均衡而不应有跳动；线盘的装、御要方便、迅速；动转灵活、平安可靠性大；能为连续生产提供保障。2、校直装置 校正线芯，防止因线芯的弯曲而产生偏芯。3、预热装置 烘干半制品，这对于以吸湿性材料作垫层绕包的半制品，通过预热能有效的烘除其中的水分和湿气，防止潮气的作用使护套中出现气孔的可能；对于绝精品文档---下载后可任意编辑缘层，尤其是薄壁挤出，不能允许气孔的存在，线芯在挤出前通过高温预热，进行彻底去除外表水分和油污，还可减小温差，稳定挤出量，保证挤出质量。4、冷却装置 实现塑料由粘流态往高弹态、玻璃态的转变。 冷却的主要形式有风冷和水冷。5、耐压试验装置 为了发现并消除线芯塑料绝缘层的薄弱结构，及时发现挤出的缺陷，最大限度地减少废品。6、牵引装置 实现电线电缆挤塑过程的边疆直线运动。型式有轮式和履带式。7、收排线机构 实现收线盘制品排列均匀、整齐。8、其它辅助装置精品文档---下载后可任意编辑 包括计米器、印字装置等。2.2 主机 塑料挤出机组的主机，即螺杆挤出机。挤出机由控制系统、传动系统和挤压成型系统组成。1、挤出机的控制系统 包括加热系统、冷却系统及工艺测量系统。 加热系统：电缆绝缘及护套挤出是根据热塑性塑料变形我特性，使之处于粘流态进行的。塑料挤出机控制系统中的加热系统就是实现塑料物态转变的重要设施。冷却系统： 包括螺杆冷却和机身冷却。 塑料挤出是在加热情况下进行的，而挤出机在开始连续工作后，又是一个磨擦生热的过程，导致温度升高，当温度升高过大，那么会生产“烧焦和〞塑精品文档---...
