某公司网络架构规划

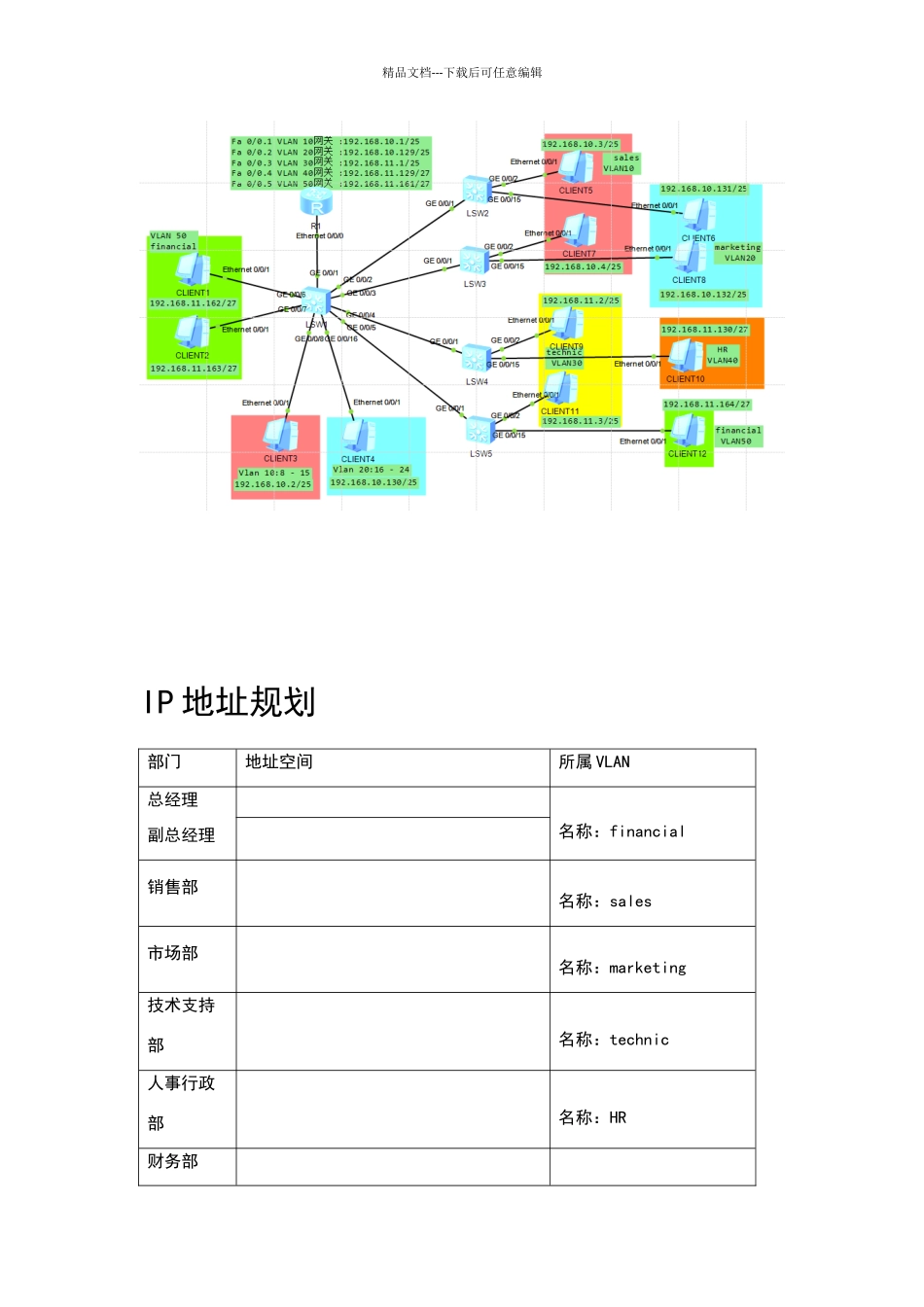

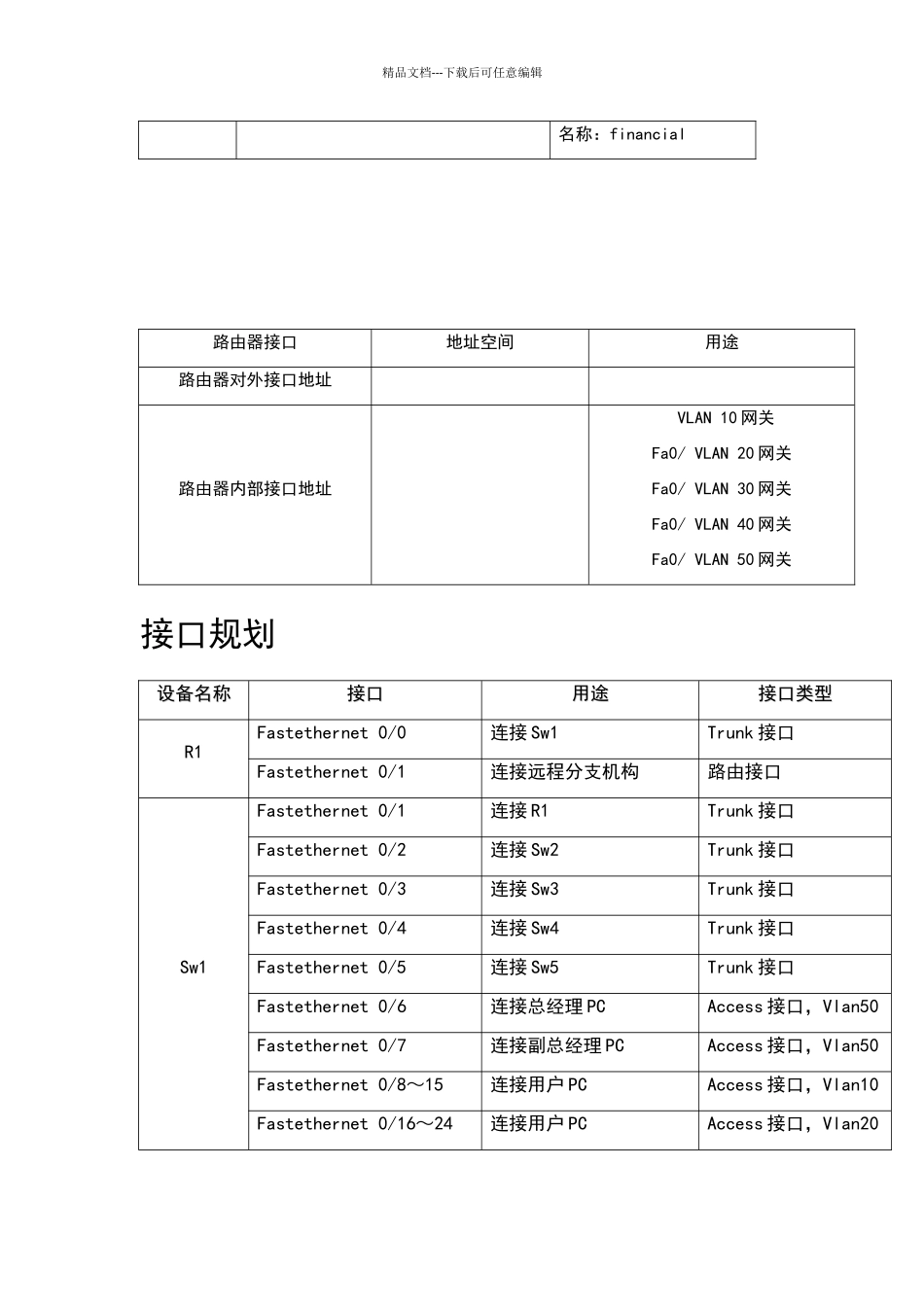

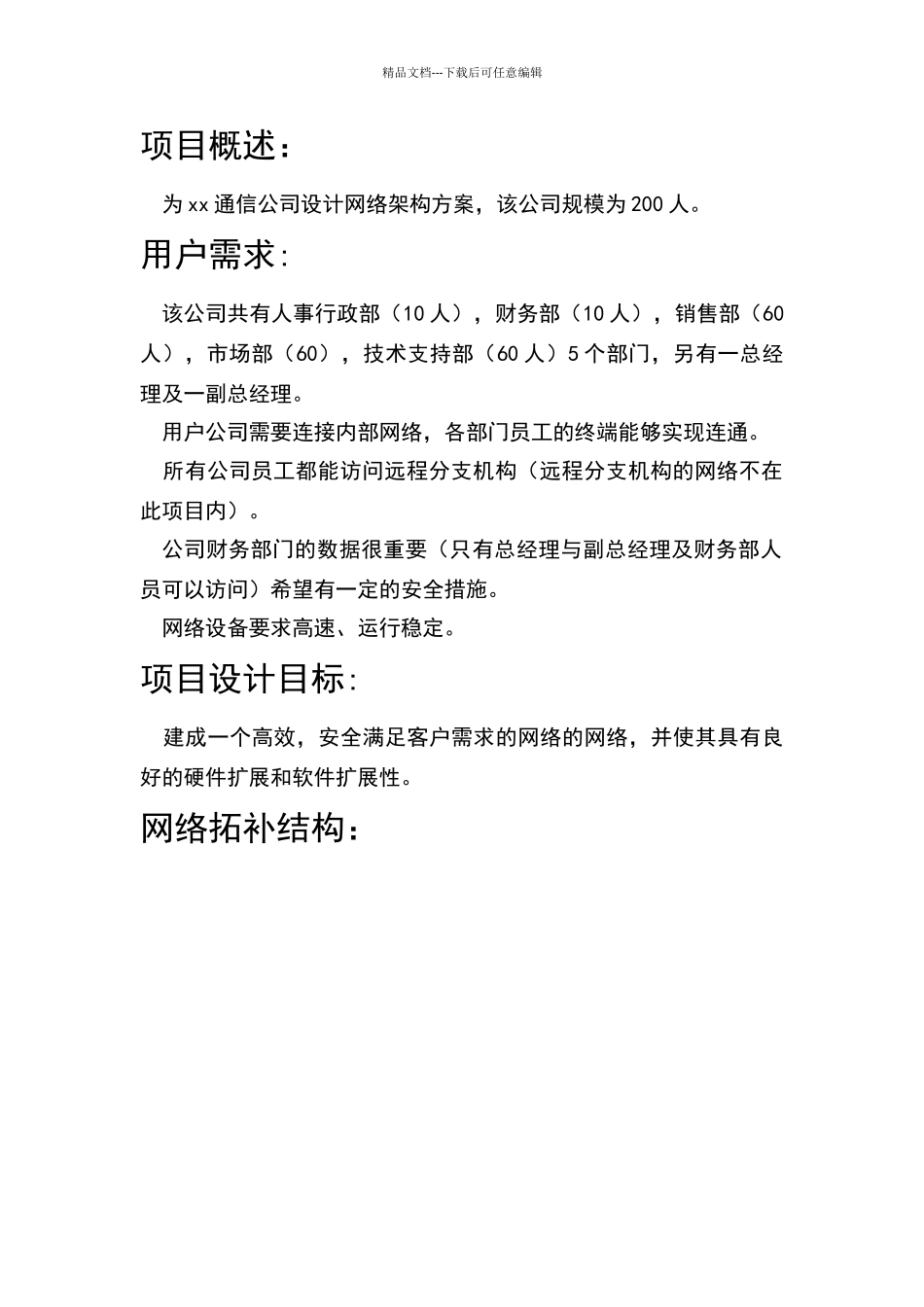

精品文档---下载后可任意编辑项目概述：为 xx 通信公司设计网络架构方案，该公司规模为 200 人。用户需求:该公司共有人事行政部（10 人），财务部（10 人），销售部（60人），市场部（60），技术支持部（60 人）5 个部门，另有一总经理及一副总经理。 用户公司需要连接内部网络，各部门员工的终端能够实现连通。 所有公司员工都能访问远程分支机构（远程分支机构的网络不在此项目内）。公司财务部门的数据很重要（只有总经理与副总经理及财务部人员可以访问）希望有一定的安全措施。 网络设备要求高速、运行稳定。项目设计目标: 建成一个高效，安全满足客户需求的网络的网络，并使其具有良好的硬件扩展和软件扩展性。网络拓补结构：精品文档---下载后可任意编辑IP 地址规划部门地址空间所属 VLAN总经理副总经理名称：financial销售部名称：sales市场部名称：marketing技术支持部名称：technic人事行政部名称：HR财务部精品文档---下载后可任意编辑名称：financial路由器接口地址空间用途路由器对外接口地址路由器内部接口地址 VLAN 10 网关Fa0/ VLAN 20 网关Fa0/ VLAN 30 网关Fa0/ VLAN 40 网关Fa0/ VLAN 50 网关接口规划设备名称设备名称接口接口用途 用途 接口类型接口类型R1Fastethernet 0/0连接 Sw1Trunk 接口Fastethernet 0/1连接远程分支机构路由接口Sw1Fastethernet 0/1连接 R1Trunk 接口Fastethernet 0/2连接 Sw2Trunk 接口Fastethernet 0/3连接 Sw3Trunk 接口Fastethernet 0/4连接 Sw4Trunk 接口Fastethernet 0/5连接 Sw5Trunk 接口Fastethernet 0/6连接总经理 PC Access 接口，Vlan50Fastethernet 0/7连接副总经理 PCAccess 接口，Vlan50Fastethernet 0/8～15 连接用户 PCAccess 接口，Vlan10 Fastethernet 0/16～24连接用户 PCAccess 接口，Vlan20 精品文档---下载后可任意编辑设备名称设备名称接口接口用途 用途 接口类型接口类型SW2Fastethernet 0/1连接 SW1Trunk 接口Fastethernet 0/2～14连接用户 PCAccess 接口，Vlan10Fastethernet 0/15～24连接用户 PCAccess 接口，Vlan20 SW3Fastethernet 0/1连接 SW1Trunk 接口Fastethernet 0/2～14连接用户 PCAccess 接口，Vlan10Fastethernet 0/15～24连接用户 PCAccess 接口，Vlan20 SW4Fastethernet 0/1连接 SW1Trunk 接口Fastethernet 0/2～14连接用户 PCAccess 接口，Vlan30Fastetherne...
