拉森钢板桩围堰计算汇总

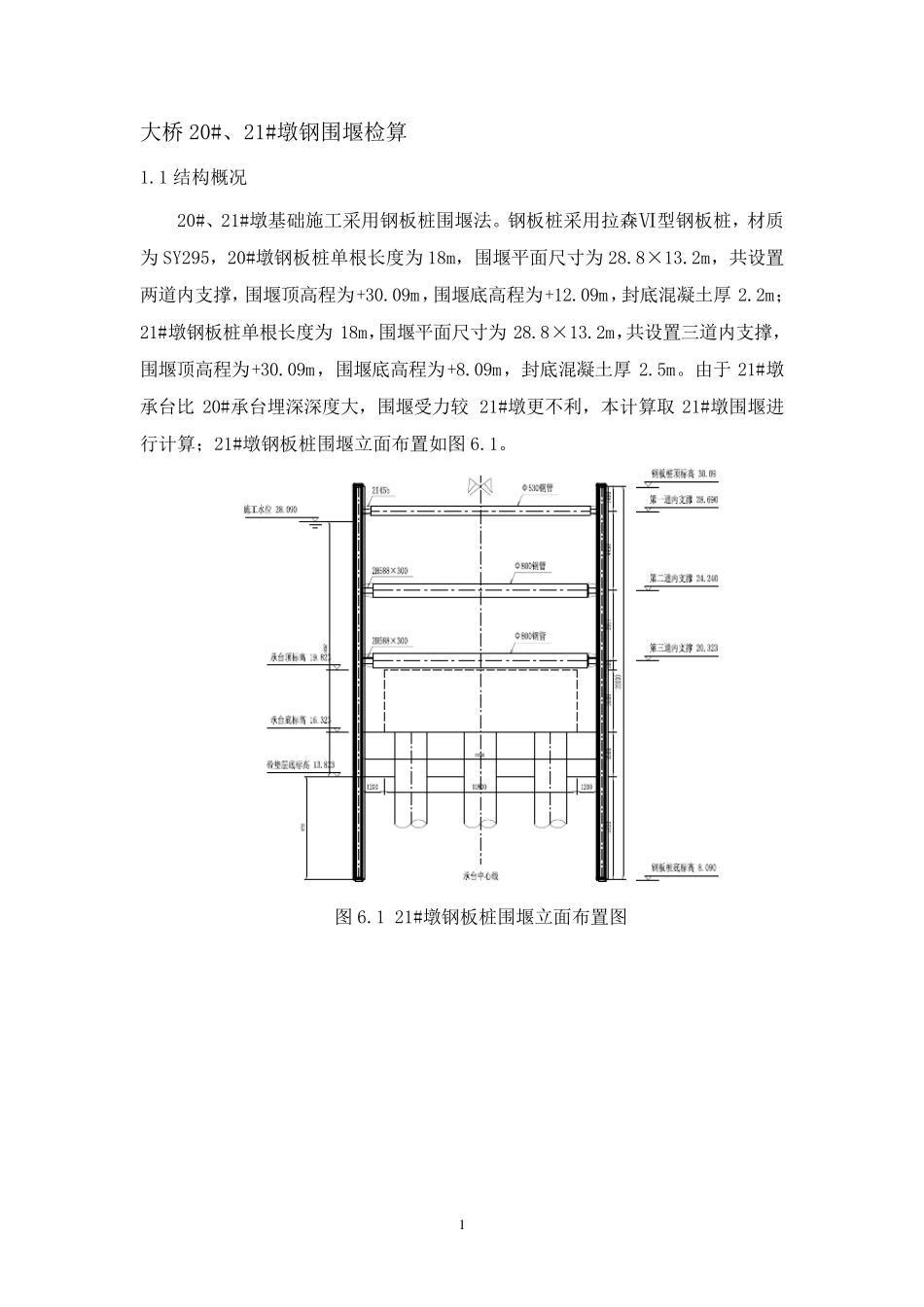

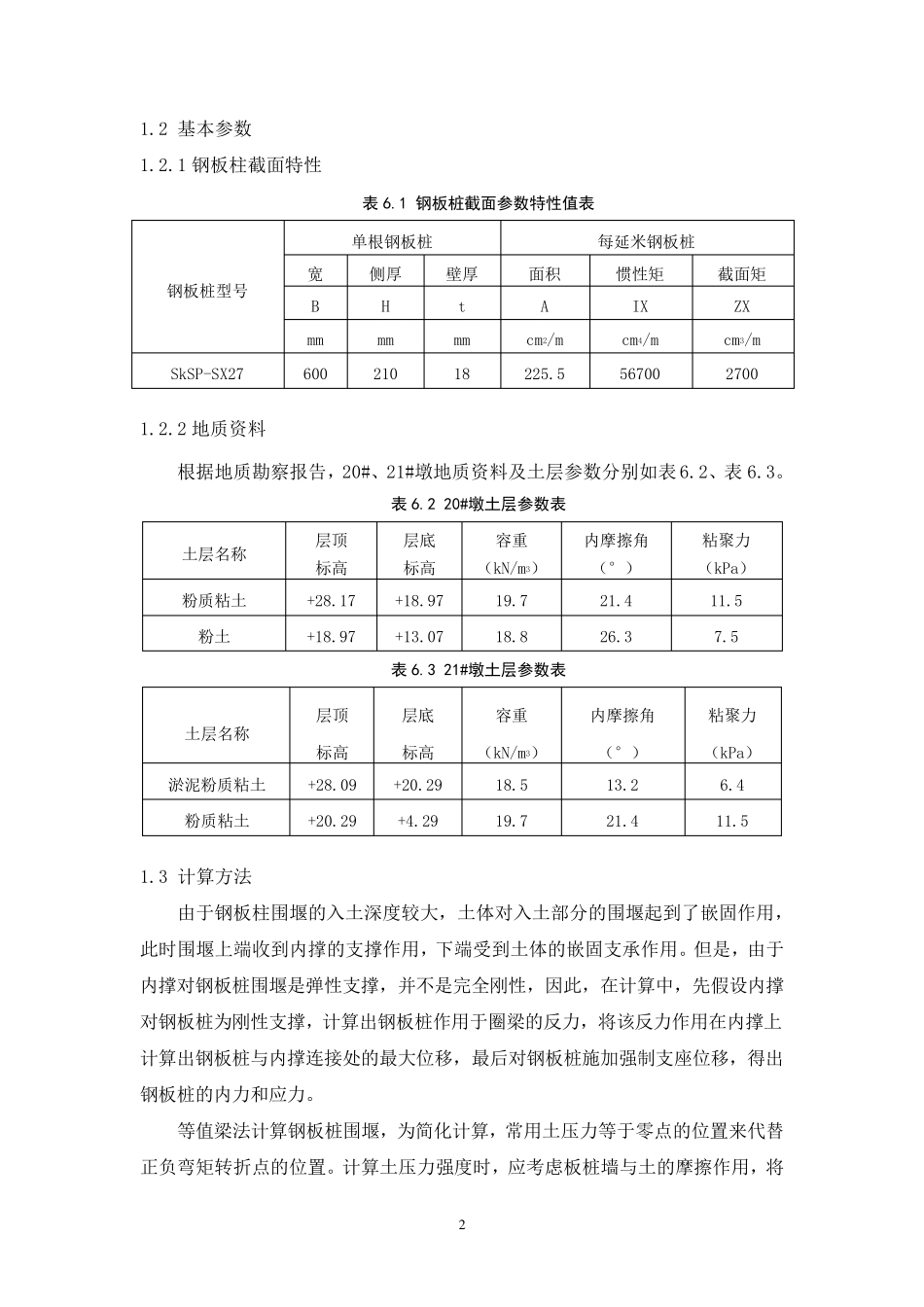

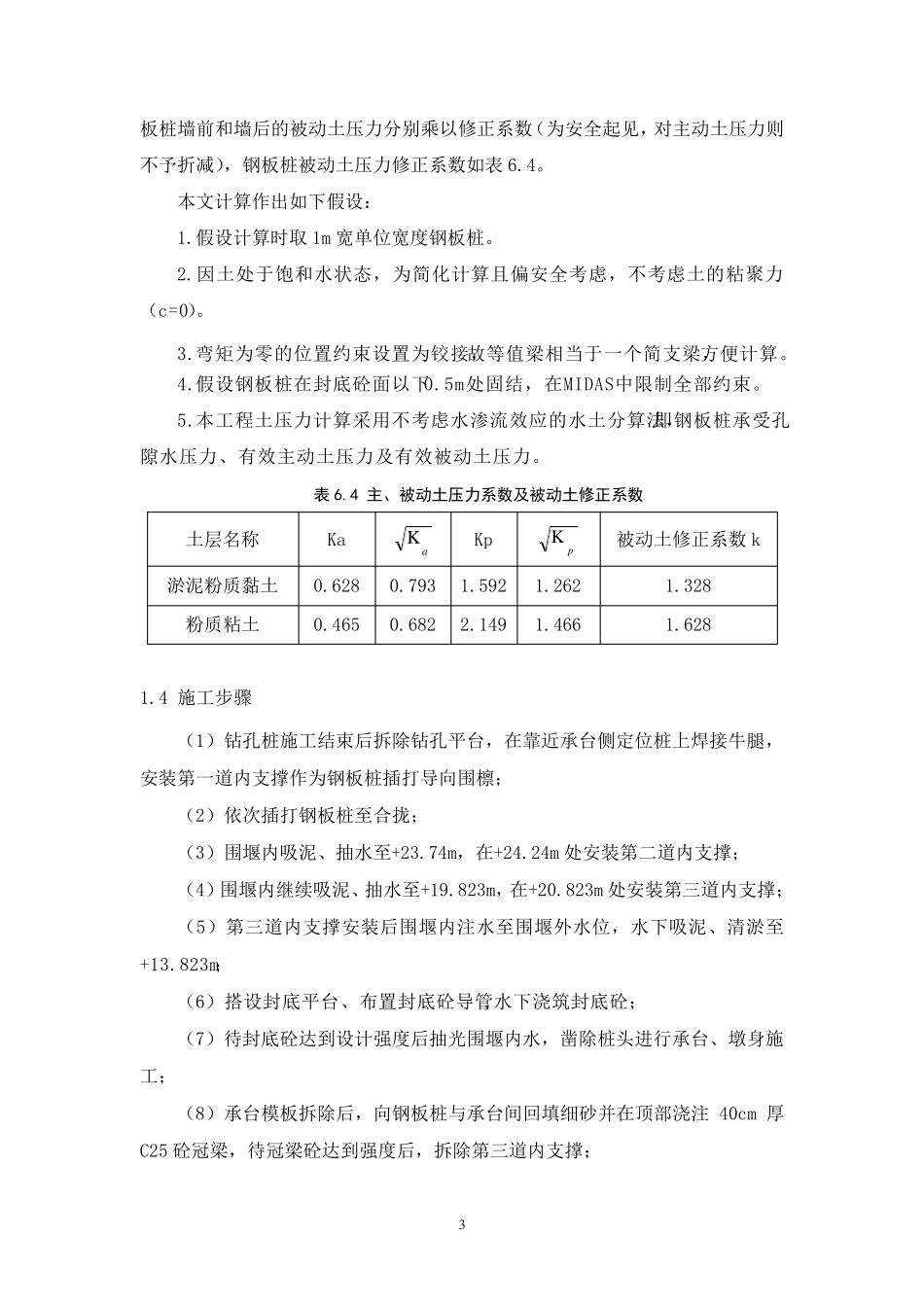

1 大桥20#、21#墩钢围堰检算 1.1 结构概况 20#、21#墩基础施工采用钢板桩围堰法。钢板桩采用拉森Ⅵ型钢板桩，材质为SY295，20#墩钢板桩单根长度为18m，围堰平面尺寸为28.8×13.2m，共设置两道内支撑，围堰顶高程为+30.09m，围堰底高程为+12.09m，封底混凝土厚 2.2m；21#墩钢板桩单根长度为18m，围堰平面尺寸为28.8×13.2m，共设置三道内支撑，围堰顶高程为+30.09m，围堰底高程为+8.09m，封底混凝土厚 2.5m。由于 21#墩承台比 20#承台埋深深度大，围堰受力较 21#墩更不利，本计算取 21#墩围堰进行计算；21#墩钢板桩围堰立面布置如图 6.1。 图 6.1 21#墩钢板桩围堰立面布置图 2 1.2 基本参数 1.2.1 钢板柱截面特性 表6.1 钢板桩截面参数特性值表 钢板桩型号 单根钢板桩 每延米钢板桩 宽 侧厚 壁厚 面积 惯性矩 截面矩 B H t A IX ZX mm mm mm cm2/m cm4/m cm3/m SkSP-SX27 600 210 18 225.5 56700 2700 1.2.2 地质资料 根据地质勘察报告，20#、21#墩地质资料及土层参数分别如表6.2、表6.3。 表6.2 20#墩土层参数表 土层名称 层顶 标高 层底 标高 容重 （kN/m3） 内摩擦角 （°） 粘聚力 （kPa） 粉质粘土 +28.17 +18.97 19.7 21.4 11.5 粉土 +18.97 +13.07 18.8 26.3 7.5 表6.3 21#墩土层参数表 土层名称 层顶 标高 层底 标高 容重 （kN/m3） 内摩擦角 （°） 粘聚力 （kPa） 淤泥粉质粘土 +28.09 +20.29 18.5 13.2 6.4 粉质粘土 +20.29 +4.29 19.7 21.4 11.5 1.3 计算方法 由于钢板柱围堰的入土深度较大，土体对入土部分的围堰起到了嵌固作用，此时围堰上端收到内撑的支撑作用，下端受到土体的嵌固支承作用。但是，由于内撑对钢板桩围堰是弹性支撑，并不是完全刚性，因此，在计算中，先假设内撑对钢板桩为刚性支撑，计算出钢板桩作用于圈梁的反力，将该反力作用在内撑上计算出钢板桩与内撑连接处的最大位移，最后对钢板桩施加强制支座位移，得出钢板桩的内力和应力。 等值梁法计算钢板桩围堰，为简化计算，常用土压力等于零点的位置来代替正负弯矩转折点的位置。计算土压力强度时，应考虑板桩墙与土的摩擦作用，将 3 板桩墙前和墙后的被动土压力分别乘以修正系数（为安全起见，对主动土压力则不予折减），钢板桩被动土压力修正系数如表6.4。 本文计算作出如下假设： 1.假设计算时取1m 宽单位宽度钢板桩。 2.因土处于饱和水状态，...
