拉森钢板桩支护施工方案VIP专享

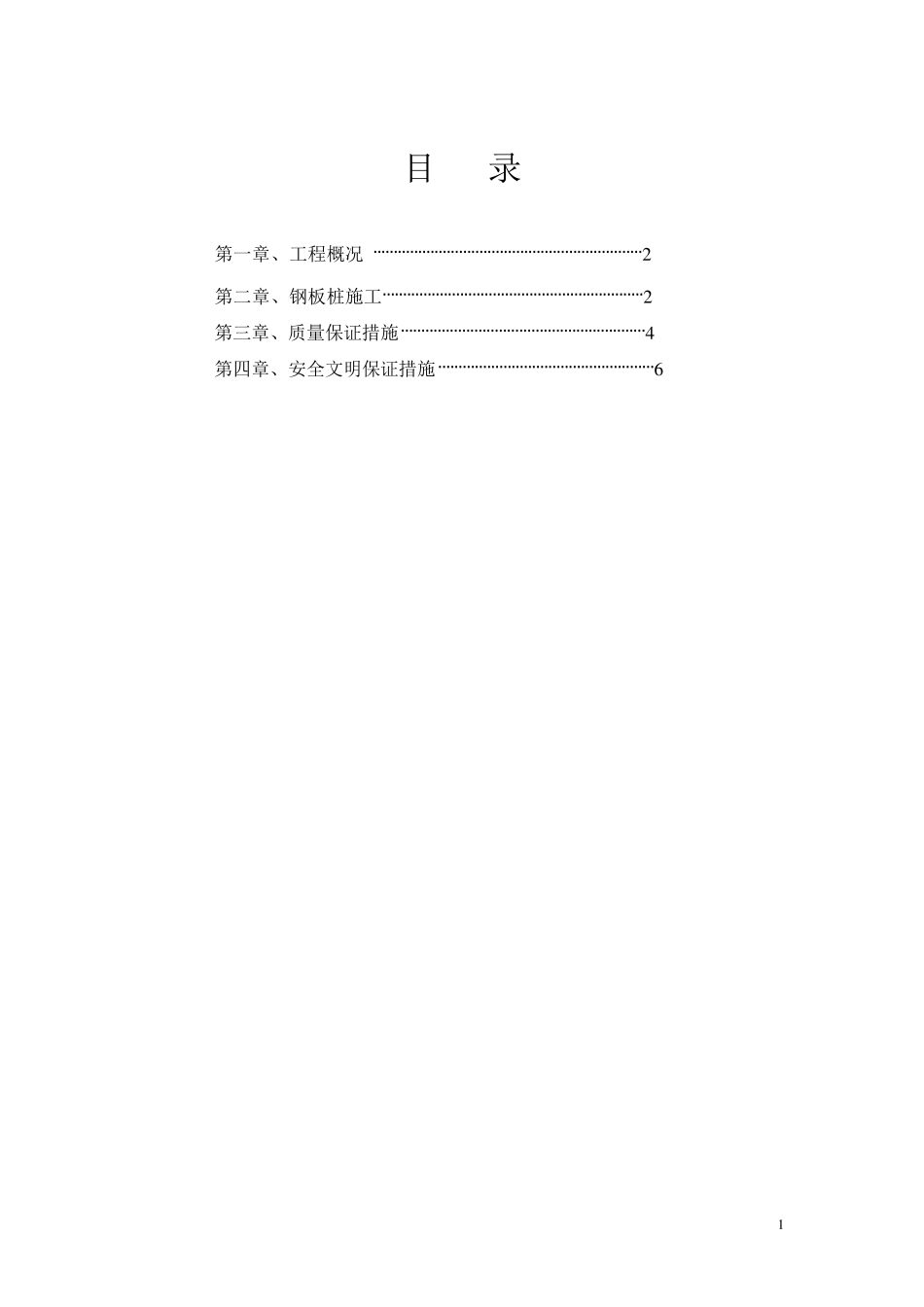

钢 板 桩 围 护 施 工 方 案 编制单位： 编 制 人： 审 核 人： 批 准 人： 编制日期：二零一一年十一月二十日 1 目 录 第一章、工程概况 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 2 第二章、钢板桩施工· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 2 第三章、质量保证措施· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4 第四章、安全文明保证措施· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 6 2 拉森钢板桩煤码头工程支护 一、工程概况 本工程为********码头工程，位于热电厂厂区东侧，面临白屈港，北侧为干煤棚，西侧为主厂房和烟囱。煤码头距离白屈港北端长江口约500 米。南距白屈港套闸约500 米。 本次主体工程内容有新建扶壁式码头，设置两个泊位，泊位总长度110m ，码头范围内河道疏浚，以及码头对岸300m 范围内河堤前沿模袋砼护底。 二、钢板桩施工 1.钢板桩的选用 根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用的拉森 Ⅲ型钢板桩，拉森Ⅲ型钢板桩宽度适中，抗弯性能好，其主要技术参数为：W=1600cm3，g=6 0kg/m，依地质资料及作业条件决定选用钢板桩长度9～15M 长，要求钢板桩入土深度达桩长0 .5 倍以上。 2.打桩设备 投入钢板桩打拔桩机1 台用于施工。打拔桩机为挖掘机（KATO1250）加振动锤改装而 成 ，振动锤为曰 本产NPK－ HP－ 7SXB 型，激 振力200kN。 3.围堰 施工经 过 钢板桩...
