拉森钢板桩施工方案

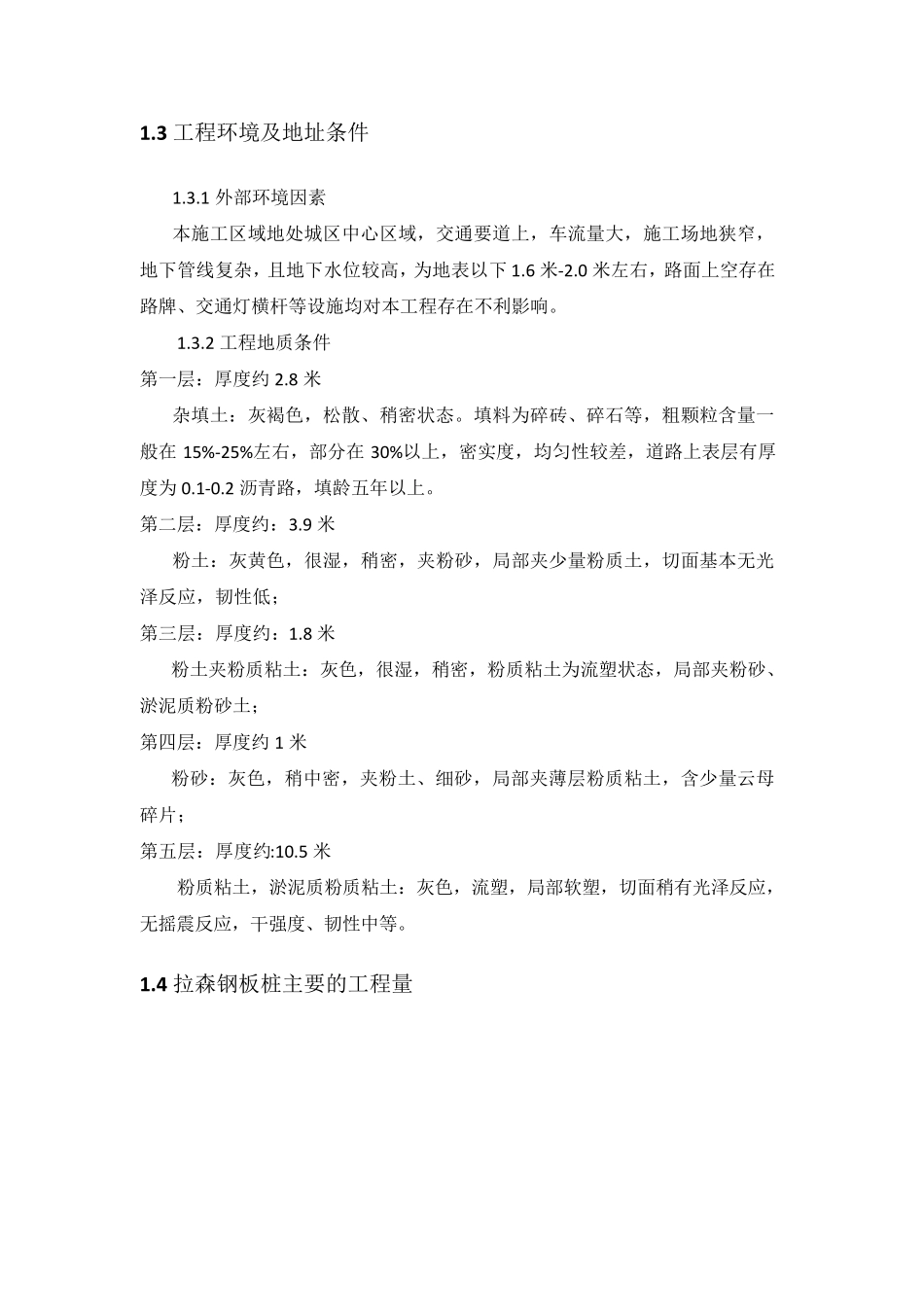

一、工程概况 1.1 工程概况 本工程为洪武路污水干管工程中的第一标段，隶属于江心洲污水收集系统，本工程位于洪武路主干道，北起鸡鹅巷，南止于程阁老巷，污水管管600mm~1800mm，主管长约2270米，其中 d600 球墨铸铁污水管 19 米，钢筋砼d600 为 238 米，d800 钢筋砼污水管长度 262 米，d1500 钢筋砼污水管长度 704米，d1800 钢筋砼污水管长度 766 米，污水检查井一共 11 座，其中需要施工的工作井有 4 座，接受井 2 座，检查井 3 座，共 9 座。 1.2、编制采用的规范标准 GB50010-2002 《砼结构设计规范》 JGJ18-2003 《钢筋焊接及验收规范》 GB50204-2002 《混凝土结构工程施工质量验收规范》 GB50202-2002 《建筑地基基础工程施工质量验收规范》 JGJ79-2002/J220-2002 《建筑地基处理技术规范》 GB50010-2002 《砼结构设计规范》 GB/T 11836-2009 《混凝土和钢筋混凝土排水管》 GB50141-2008 《给水排水构筑物工程施工及验收规范》 S01-2004 《江苏省工程建设标准图集》 《内秦淮河流域雨污分流及水环境整治工程—洪武路污水干管工程（I 标）段施工图纸》 《洪武路污水干管工程岩土工程勘察报告》 建质[2009]87 号 关于印发《危险性较大的分部分项工程安全管理办法》的通知 宁建工字[2009]104 号 关于印发《南京市建筑工程危险性较大的分部分项 工程安全技术管理实施意见》的通知 1.3 工程环境及地址条件 1.3.1 外部环境因素 本施工区域地处城区中心区域，交通要道上，车流量大，施工场地狭窄，地下管线复杂，且地下水位较高，为地表以下1.6 米-2.0 米左右，路面上空存在路牌、交通灯横杆等设施均对本工程存在不利影响。 1.3.2 工程地质条件 第一层：厚度约 2.8 米 杂填土：灰褐色，松散、稍密状态。填料为碎砖、碎石等，粗颗粒含量一般在15%-25%左右，部分在30%以上，密实度，均匀性较差，道路上表层有厚度为0.1-0.2 沥青路，填龄五年以上。 第二层：厚度约：3.9 米 粉土：灰黄色，很湿，稍密，夹粉砂，局部夹少量粉质土，切面基本无光泽反应，韧性低； 第三层：厚度约：1.8 米 粉土夹粉质粘土：灰色，很湿，稍密，粉质粘土为流塑状态，局部夹粉砂、淤泥质粉砂土； 第四层：厚度约 1 米 粉砂：灰色，稍中密，夹粉土、细砂，局部夹薄层粉质粘土，含少量云母碎片； 第五层：厚度约:10.5 米 粉质粘土，淤泥质粉质粘土：灰色，流塑，局部软塑，切面稍有光泽...
