拉矫机使用说明书

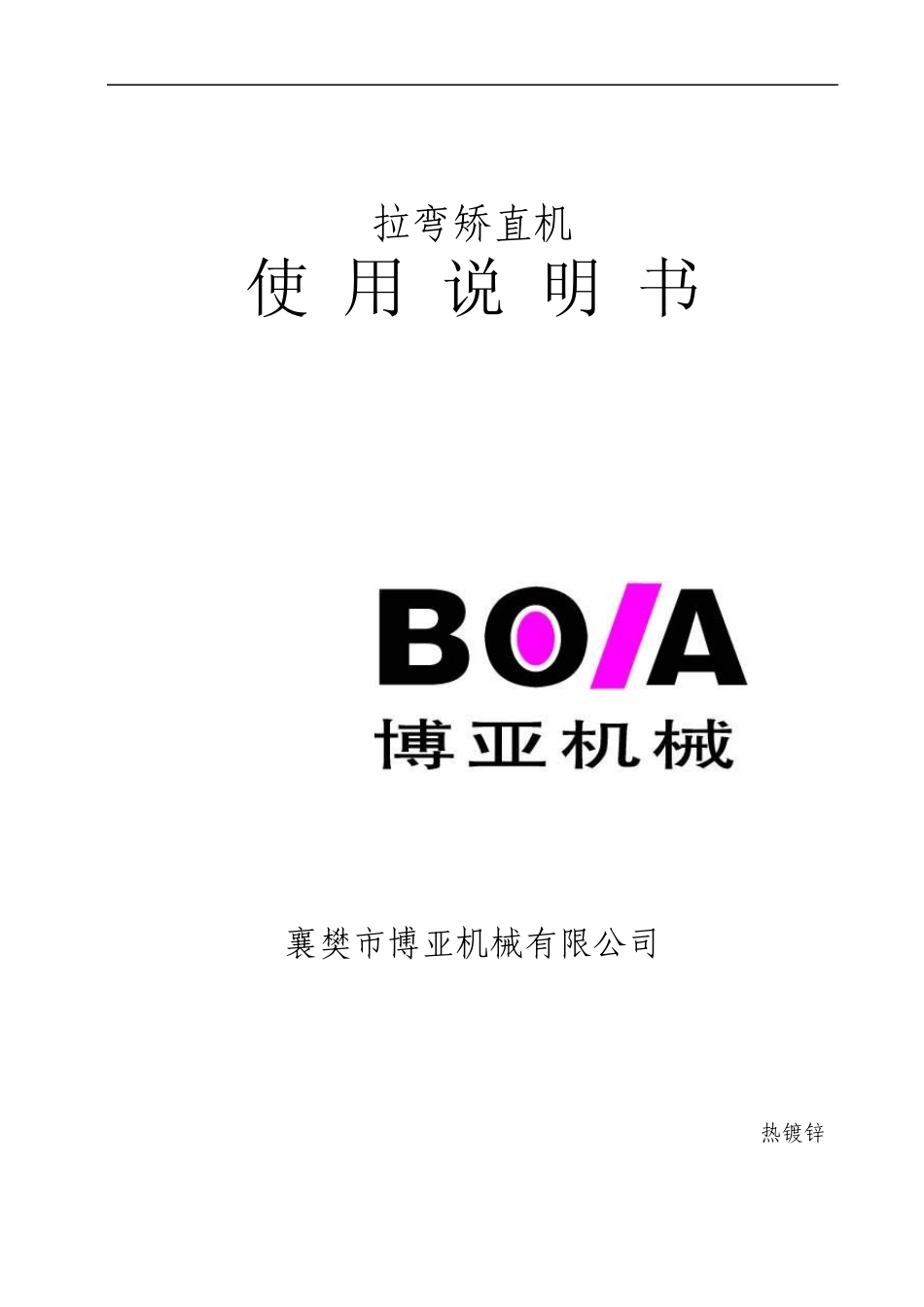

拉弯矫直机 使 用 说 明 书 襄樊市博亚机械有限公司 热镀锌 拉弯矫直机使用说明书 P1-10 1 . 设备用途 拉弯矫直机作为带材的精整设备，对带材进行拉伸弯曲矫直作业，消除带钢的浪形、瓢曲、镰刀弯等板型缺陷，提高板形质量。 这台拉矫机配置有两对弯曲辊盒，两个矫直辊盒，四套转向辊。 其主要特点：  机架刚性好，工作平稳可靠，设备精度高。  安装、检修、调试都很方便。  配备两对弯曲辊盒，可以同时使用，也可以一用一备。  拉矫机在过焊缝时上辊盒可以快速打开，焊缝过后可以快速压下。  下矫直辊与转向辊配合工作可以矫正带钢横弯。  上矫直辊与转向辊配合工作可以矫正带钢纵弯。  换辊小车采用油缸驱动，一次可以拉出一个或多个（全部）辊盒。上辊盒可以在小车上翻转,方便换辊。 2 . 设备组成 2 ． 1 机械部分 主机架：主机架由两侧牌坊、上下横梁、下辊盒轨道等组成。牌坊用厚 60mm 的优质钢板精加工而成，上下横梁均为箱式结构。主机架有足够的强度与刚度，安装位及定位面有良好的精度。主机架上配置有走线槽与电气接线端子盒，接近开关信号线与电机动力线分开布设（以免干扰）。 辊系：由两对弯曲辊盒与下矫直辊盒、上矫直辊盒组成。这是拉矫机的核心部分。辊座用钢板焊接成箱式结构，抗变形能力强。支承辊安装块与辊座采用气体保护焊焊接，支承辊安装块上的圆弧面最后一道工序是磨削加工，可以确保支承辊的安装精度。工作辊、中间辊常用材料为GCr15。辊面中频淬火。工作辊辊面硬度可达 HRC62~ 64，淬火深度为2～3mm。 压下装置：这台拉矫机有两组压下装置。每组压下装置由两个油缸以及托板等组成。油缸驱动托板压下或抬起，带动上弯曲辊盒上下动作。 拉弯矫直机使用说明书 P2-10 上下升降装置：下弯曲辊盒、下矫直辊盒、上矫直辊盒的上下动作分别由上下升降装置来实现，每套升降装置包括两台升降机、减速电机、顶头、球笼式联轴器等。这种结构确保下弯曲辊盒、下矫直辊盒、上矫直辊盒在工作中调整压入量很方便，在检修的时候调整工作辊间的平行度也很方便。 换辊小车：换辊小车由车架、滚轮、上下辊盒的牵引装置以及驱动小车的油缸组成。油缸规格：缸径φ100，活塞杆直径φ70，行程 2080。 液压系统：由阀台（不含泵站）、主机配管及管路附件等组成。系统工作介质为 L-HM46（GB/T7631.2-1987）抗磨液压油；系统油液清洁度为 NAS1638，8 级；系统油压 10MPa；最大系...
