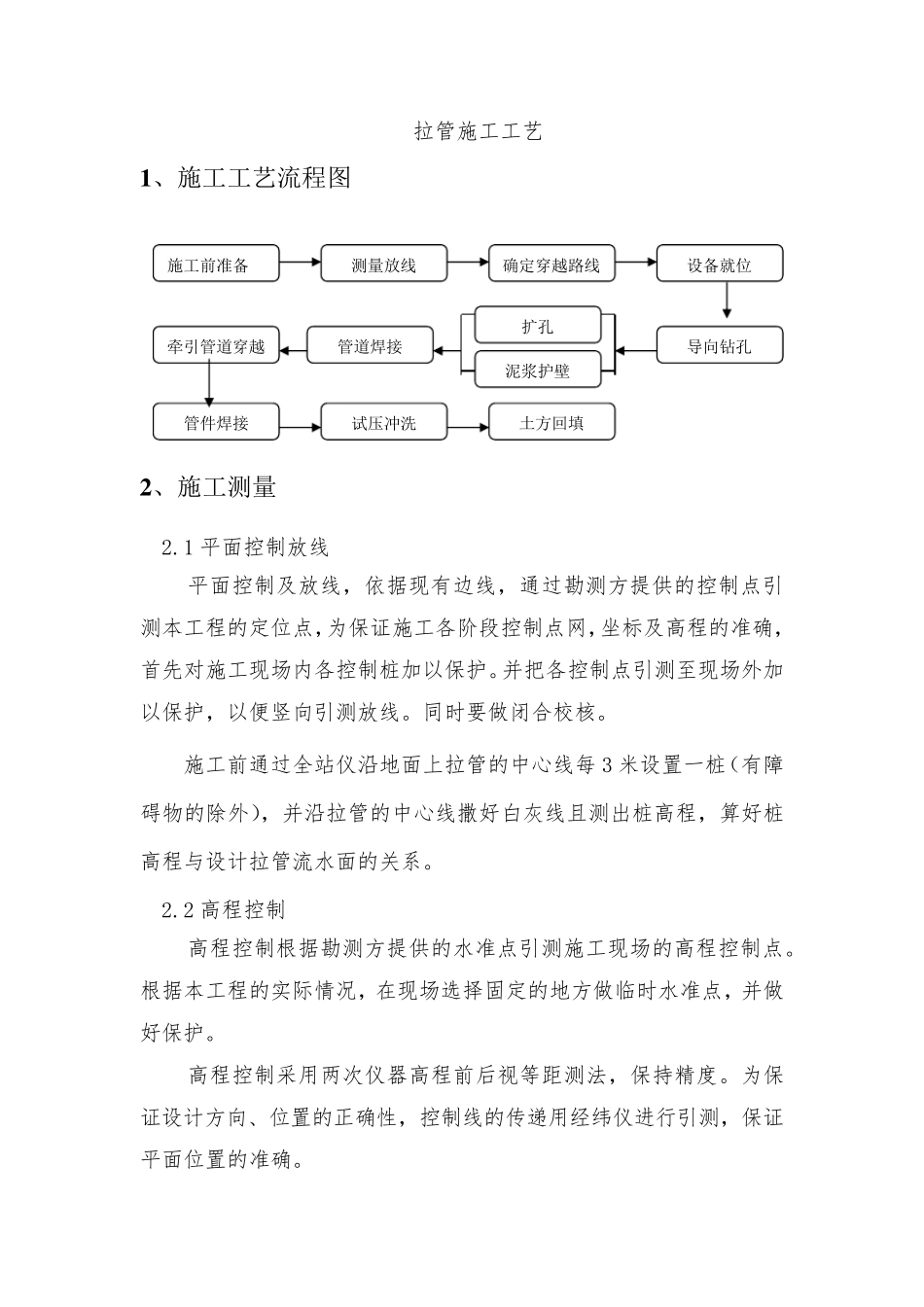

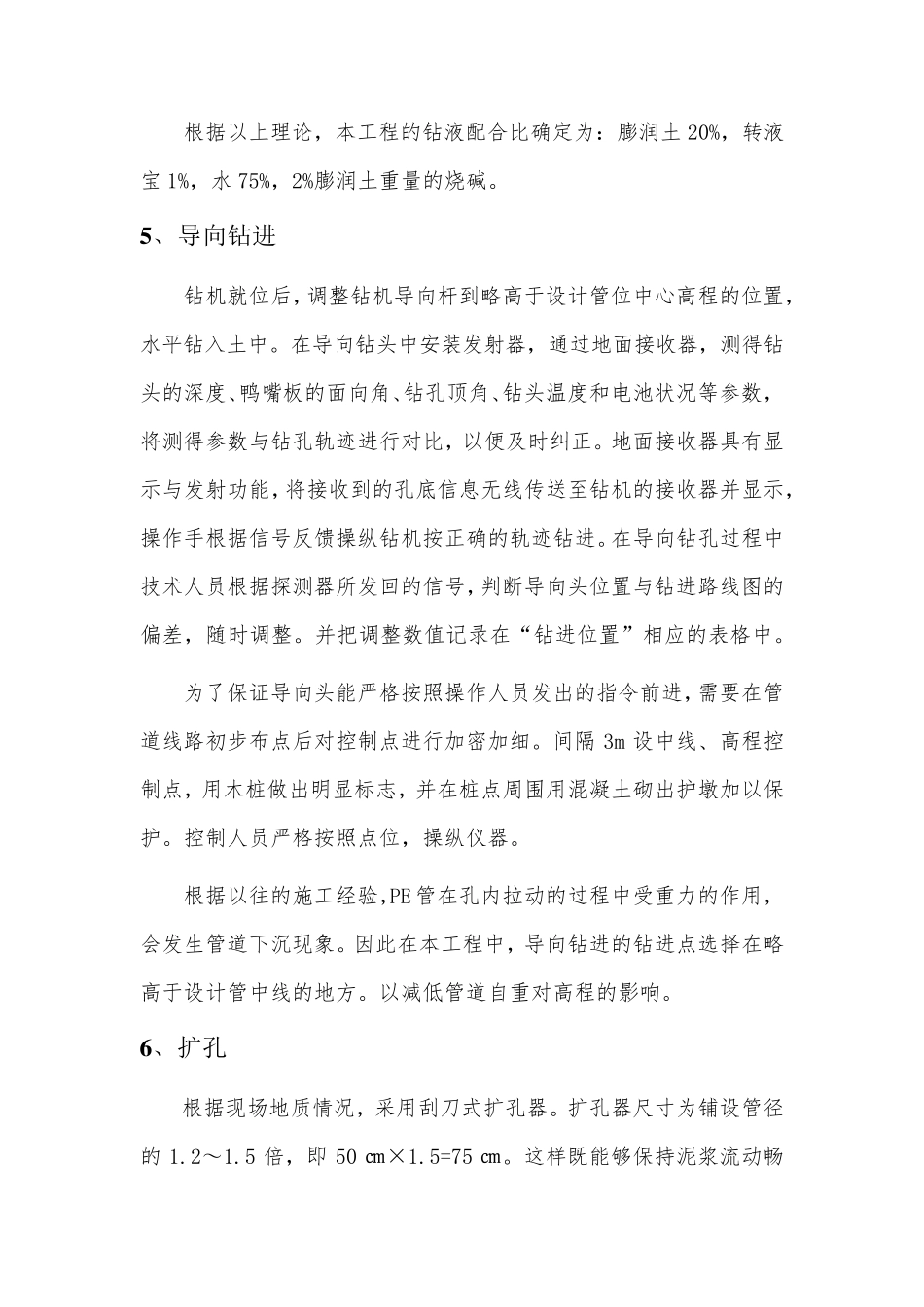

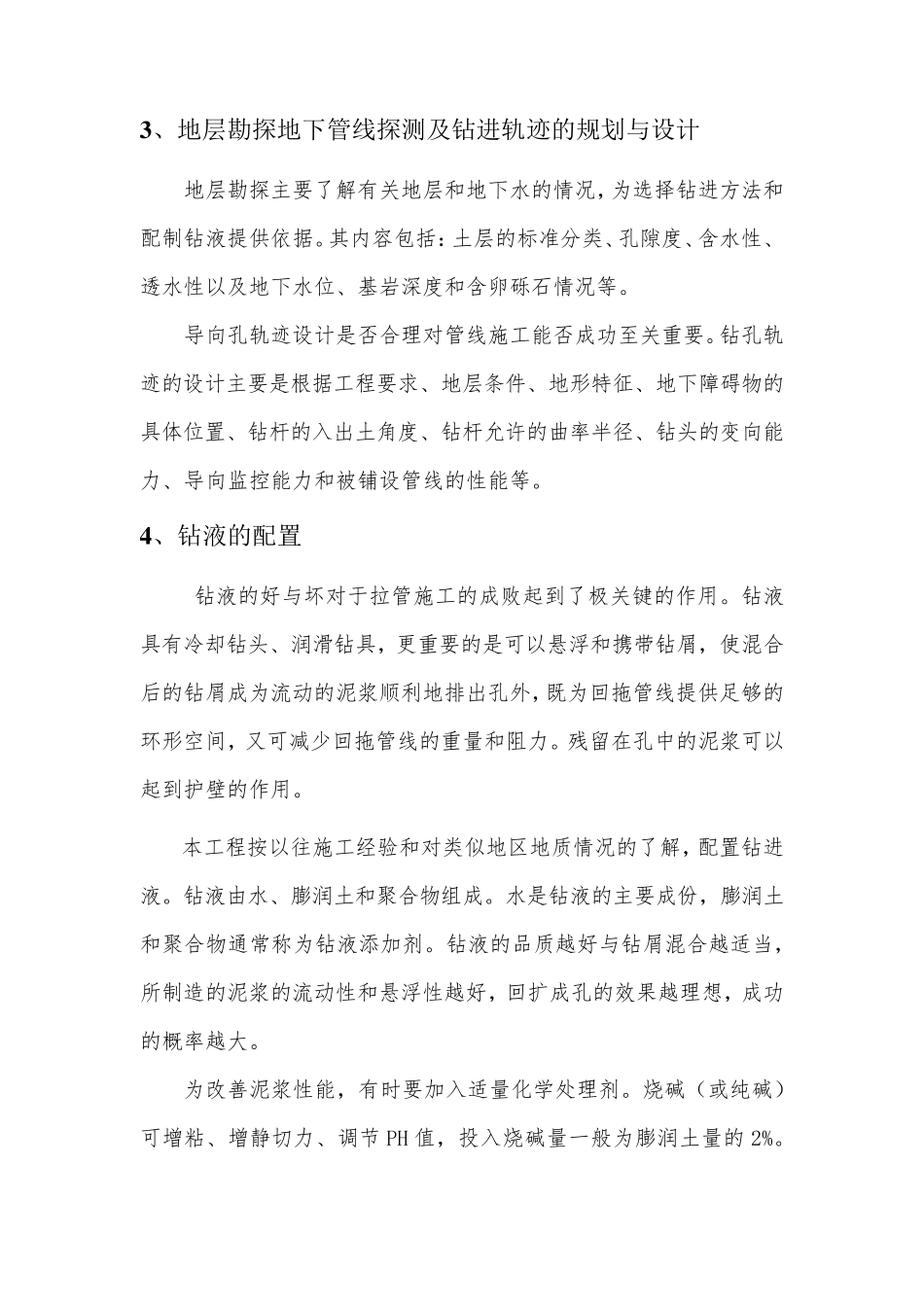

拉管施工工艺 1 、施工工艺流程图 2 、施工测量 2.1 平面控制放线 平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，首先对施工现场内各控制桩加以保护。并把各控制点引测至现场外加以保护，以便竖向引测放线。同时要做闭合校核。 施工前通过全站仪沿地面上拉管的中心线每3 米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。 2.2 高程控制 高程控制根据勘测方提供的水准点引测施工现场的高程控制点。根据本工程的实际情况，在现场选择固定的地方做临时水准点，并做好保护。 高程控制采用两次仪器高程前后视等距测法，保持精度。为保证设计方向、位置的正确性，控制线的传递用经纬仪进行引测，保证平面位置的准确。 施工前准备 测量放线 确定穿越路线 设备就位 扩孔 泥浆护壁 管件焊接 牵引管道穿越 管道焊接 导向钻孔 试压冲洗 土方回填 3 、地层勘探地下管线探测及钻进轨迹的规划与设计 地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。其内容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。 导向孔轨迹设计是否合理对管线施工能否成功至关重要。钻孔轨迹的设计主要是根据工程要求、地层条件、地形特征、地下障碍物的具体位置、钻杆的入出土角度、钻杆允许的曲率半径、钻头的变向能力、导向监控能力和被铺设管线的性能等。 4 、钻液的配置 钻液的好与坏对于拉管施工的成败起到了极关键的作用。钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。残留在 孔中 的泥浆可以起到护 壁 的作用。 本 工程按 以往 施工经 验 和对类似 地区 地质 情况的了解，配置钻进液。钻液由 水、膨 润土和聚 合物组 成。水是钻液的主要成份 ，膨 润土和聚 合物通 常 称 为钻液添 加 剂 。钻液的品 质 越 好与钻屑混合越 适 当 ，所 制造 的泥浆的流动性和悬浮性越 好，回扩 成孔的效 果 越 理想 ，成功的概 率越 大 。 为改 善 泥浆性能，有时 要加 入适 量化 学 处 理剂 。烧 碱 （ 或 纯 碱 ）可增 粘 、增 静 切 力、调 节 PH ...
