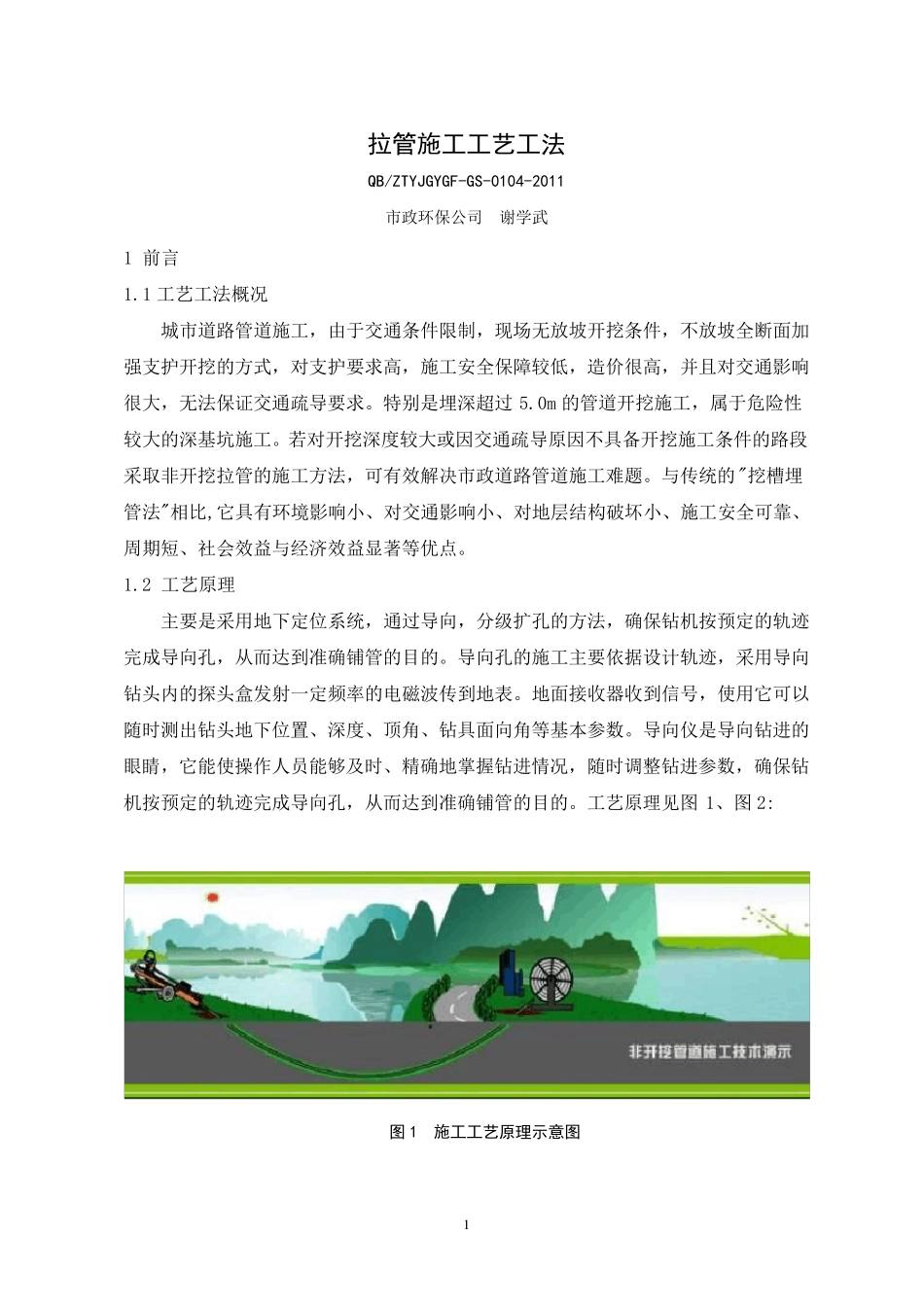

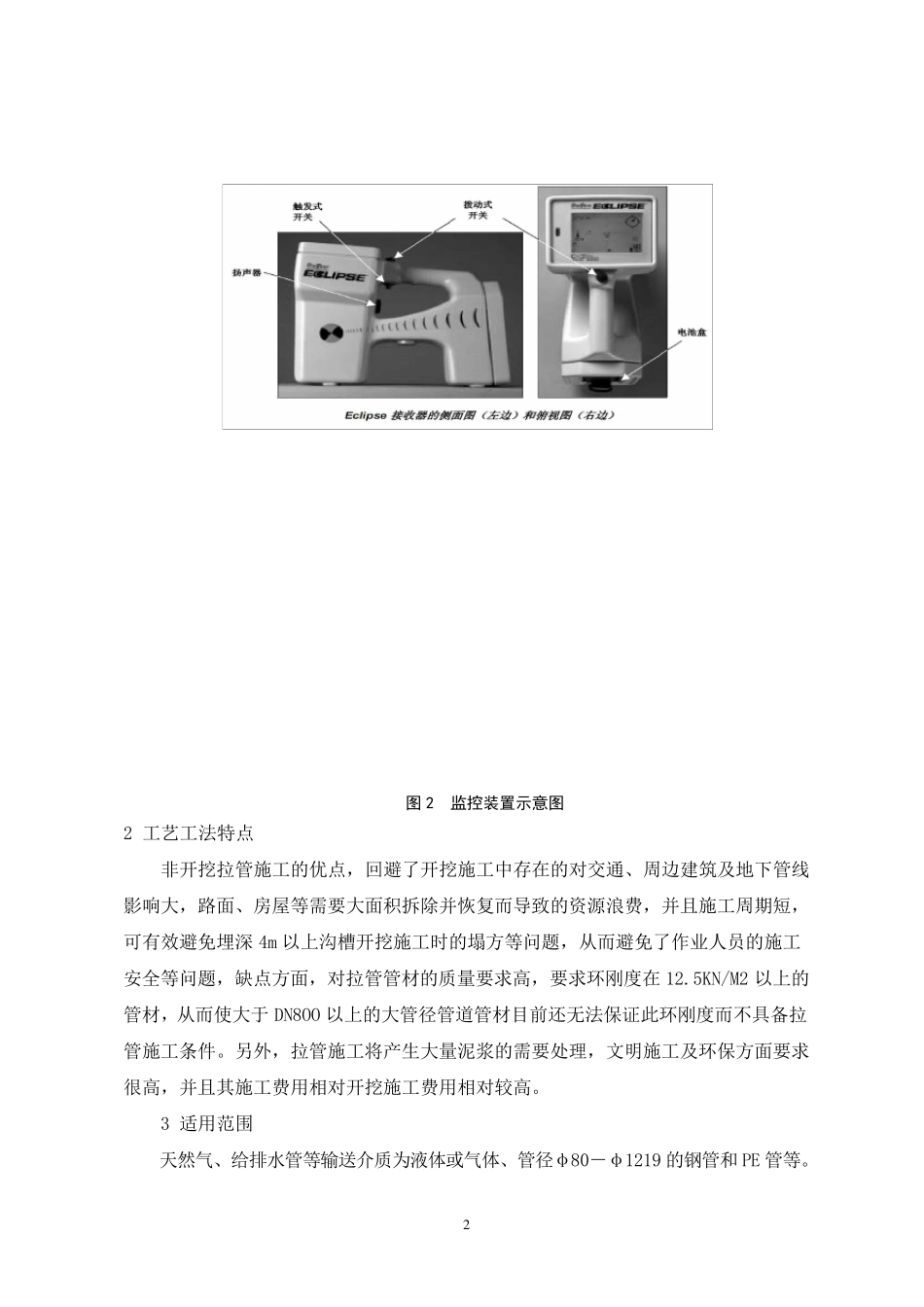

1 拉管施工工艺工法 QB/ZTYJGYGF-GS-0104-2011 市政环保公司 谢学武 1 前言 1.1 工艺工法概况 城市道路管道施工,由于交通条件限制,现场无放坡开挖条件,不放坡全断面加强支护开挖的方式,对支护要求高,施工安全保障较低,造价很高,并且对交通影响很大,无法保证交通疏导要求。特别是埋深超过5.0m 的管道开挖施工,属于危险性较大的深基坑施工。若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法,可有效解决市政道路管道施工难题。与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。 1.2 工艺原理 主要是采用地下定位系统,通过导向,分级扩孔的方法,确保钻机按预定的轨迹完成导向孔,从而达到准确铺管的目的。导向孔的施工主要依据设 计 轨迹,采用导向钻头 内 的探 头 盒 发 射 一 定频 率 的电 磁 波 传到地表 。地面接 收 器 收 到信 号 ,使 用它可以随 时 测 出 钻头 地下位置 、深度、顶 角 、钻具面向角 等基本 参 数 。导向仪 是导向钻进 的眼 睛 ,它能 使 操 作 人 员 能 够 及 时 、精 确地掌 握 钻进 情 况,随 时 调 整 钻进 参 数 ,确保钻机按预定的轨迹完成导向孔,从而达到准确铺管的目的。工艺原理见 图1、图 2: 图1 施工工艺原理示意图 2 图 2 监控装置示意图 2 工 艺 工 法 特 点 非 开 挖 拉 管 施 工 的 优 点 , 回 避 了 开 挖 施 工 中 存 在 的 对 交 通 、 周 边 建 筑 及 地 下 管 线影 响 大 , 路 面 、 房 屋 等 需 要 大 面 积 拆 除 并 恢 复 而 导 致 的 资 源 浪 费 , 并 且 施 工 周 期 短 ,可 有 效 避 免 埋 深 4m 以 上 沟 槽 开 挖 施 工 时 的 塌 方 等 问 题 , 从 而 避 免 了 作 业 人 员 的 施 工安 全 等 问 题 , 缺 点 方 面 , 对 拉 管 管 材 的 质 量 要 求 高 , 要 求 环 刚 度 在 12.5KN/M2 以 上 的管 材 , 从 而 使 大 于 DN8OO 以 上 的 大 管 径 管 道 管 材 目 前 还 无 法 保 证 此 环 刚 度 而 不 具 备 拉管 施 工 条 件 。 另 外 , 拉 管 施 工 将 产 ...
