拉马标准20081112

拉马标准20081112_第1页
1/15

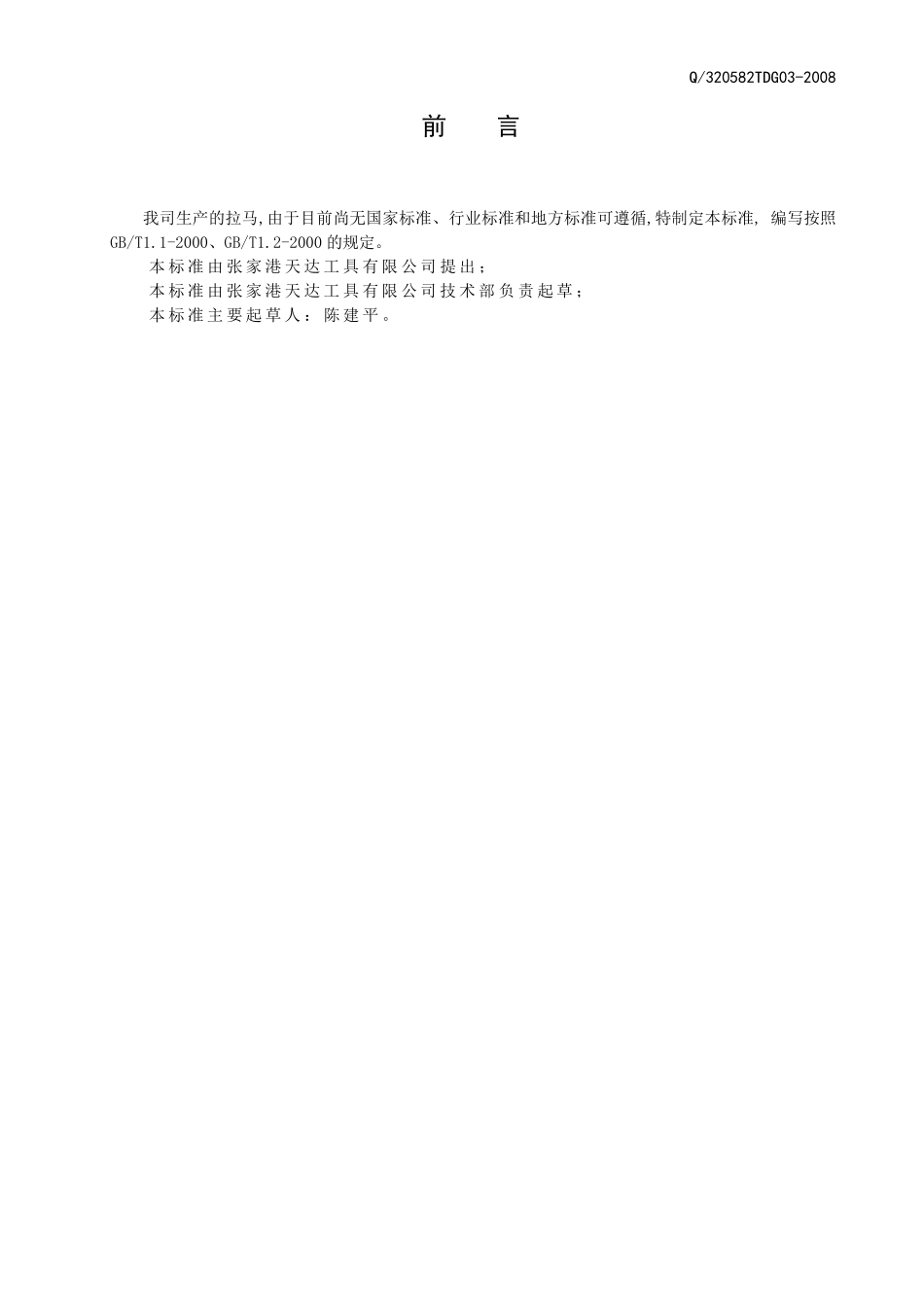

拉马标准20081112_第2页
2/15
拉马标准20081112_第3页
3/15
Q 张家港天达工具有限公司企业 标 准 Q/320582TDG03-2008 拉马 2008-12-01 发布 2008-12-01 实施 张家港天达工具有限公司 发布Q/320582TDG03-2008 前 言 我司生产的拉马,由于目前尚无国家标准、行业标准和地方标准可遵循,特制定本标准, 编写按照GB/T1.1-2000、GB/T1.2-2000 的规定。 本 标准由张 家港 天 达 工 具 有 限 公 司提 出 ; 本 标准由张 家港 天 达 工 具 有 限 公 司技 术 部 负 责 起 草 ; 本 标准主 要 起 草 人 : 陈 建 平 。 Q/320582TDG03-2008 1 拉马 1 范围 本标准规定了拉马的型式与基本尺寸、要求、试验方法、检验规则、包装、标志、运输与贮存。 本标准适用于拆卸皮带盘、齿轮、轴承等零件用的拉马。 2 规范性引用文件 下 列 文 件 中 的条 款 通 过 本标准的引 用 而 成 为 本标准的条 款 。 凡 是 注 日 期 的引 用文 件 , 其 随 后 所 有 的修 改 单 ( 不 包 括 勘 误 的内 容 ) 或 修 订 版 均 不 适 用 于 本标准, 然 而 ,鼓 励 根 据 本标准达 成 协 议 的各 方 研 究 是 否 可 使 用 这 些 文 件 的最 新 版 本。 凡 是 不 注 日 期的引 用 文 件 , 其 最 新 版 本适 用 于 本标准。 GB/T197-2003 普通螺纹 公差 GB/T230.1-2004 金属洛氏硬度试验 第一部分:试验方法(A、B、C、D、E、F、G、H、K、N、T 标尺) GB/T699-1999 优质碳素结构钢 GB/T1348-1988 球墨铸铁件 GB/T1804-1992 一般公差 线性尺寸的未注公差 GB/T2828.1-2003 计数抽样检验程序第 1 部分:按接收质量限(AQL)检索的逐批检验抽样计划 GB/T3077-1999 合金结构钢 GB/T5305-1985 手工具包装、标志、运输与贮存 GB/T9440-1988 可锻铸铁件 GB/T11352-1989 一般工程用铸造碳钢件 3 产品分类 3.1 拉马分机械式及液压式拉马 机械式拉马按照样式分为普通拉马、德 式拉马、台 式拉马、世 达拉马、美 式拉马、迷 你 拉马、卡 式拉马、横 梁 拉马、分离 器 、轴承拉马、滑 锤 拉马、液压拉马等。液压拉马为分一体 式、分体 式。 3.2 拉马不必 采 用图 中所示 形 状 ,只 要保 证 给 定的尺寸,未注公差按照GB/T 1804-C 级 的规定 基本型式如 图 1~ 图 10 所示 。 123456LW7 拉马示 意 图 1. 丝 杆 ...
