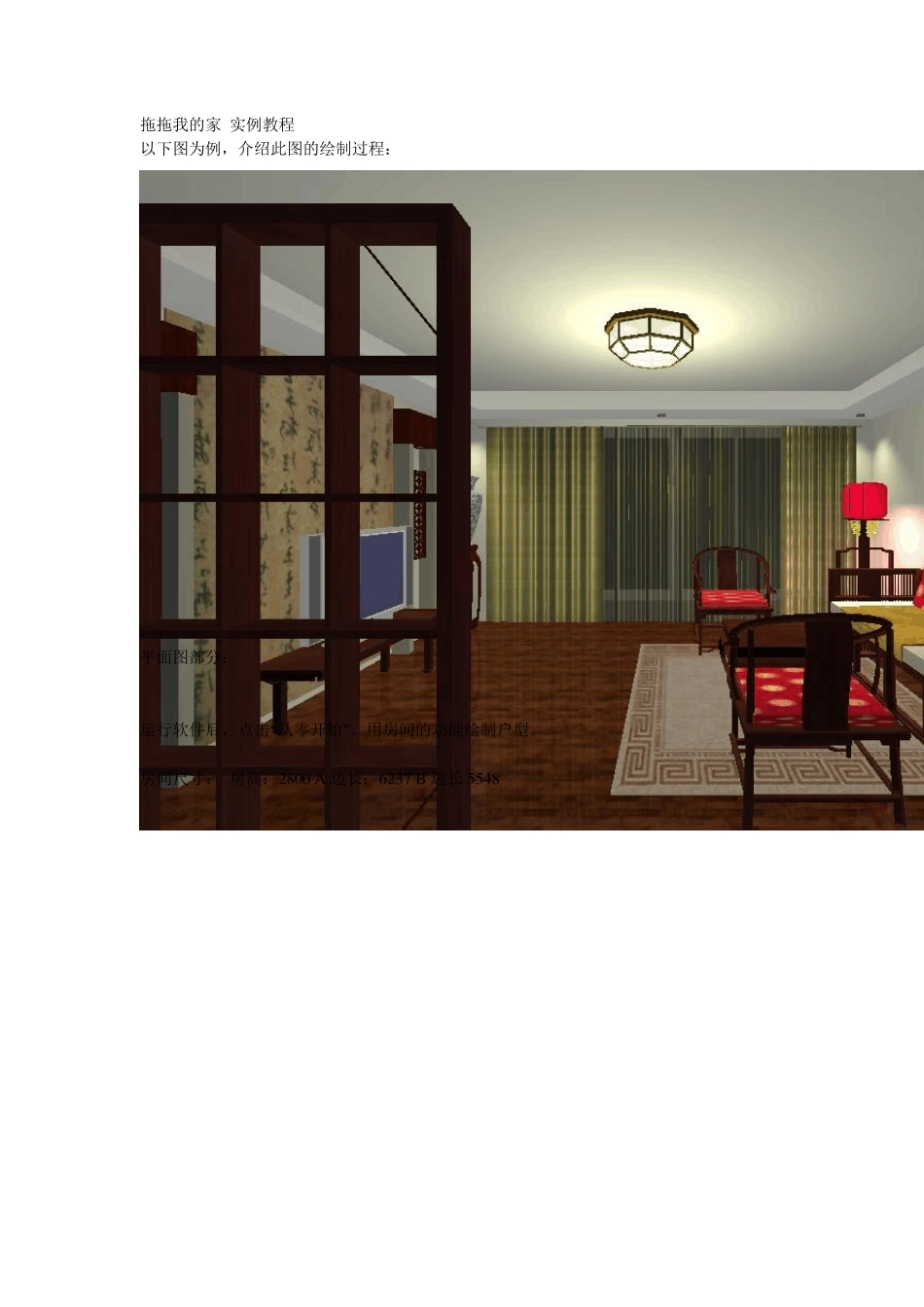

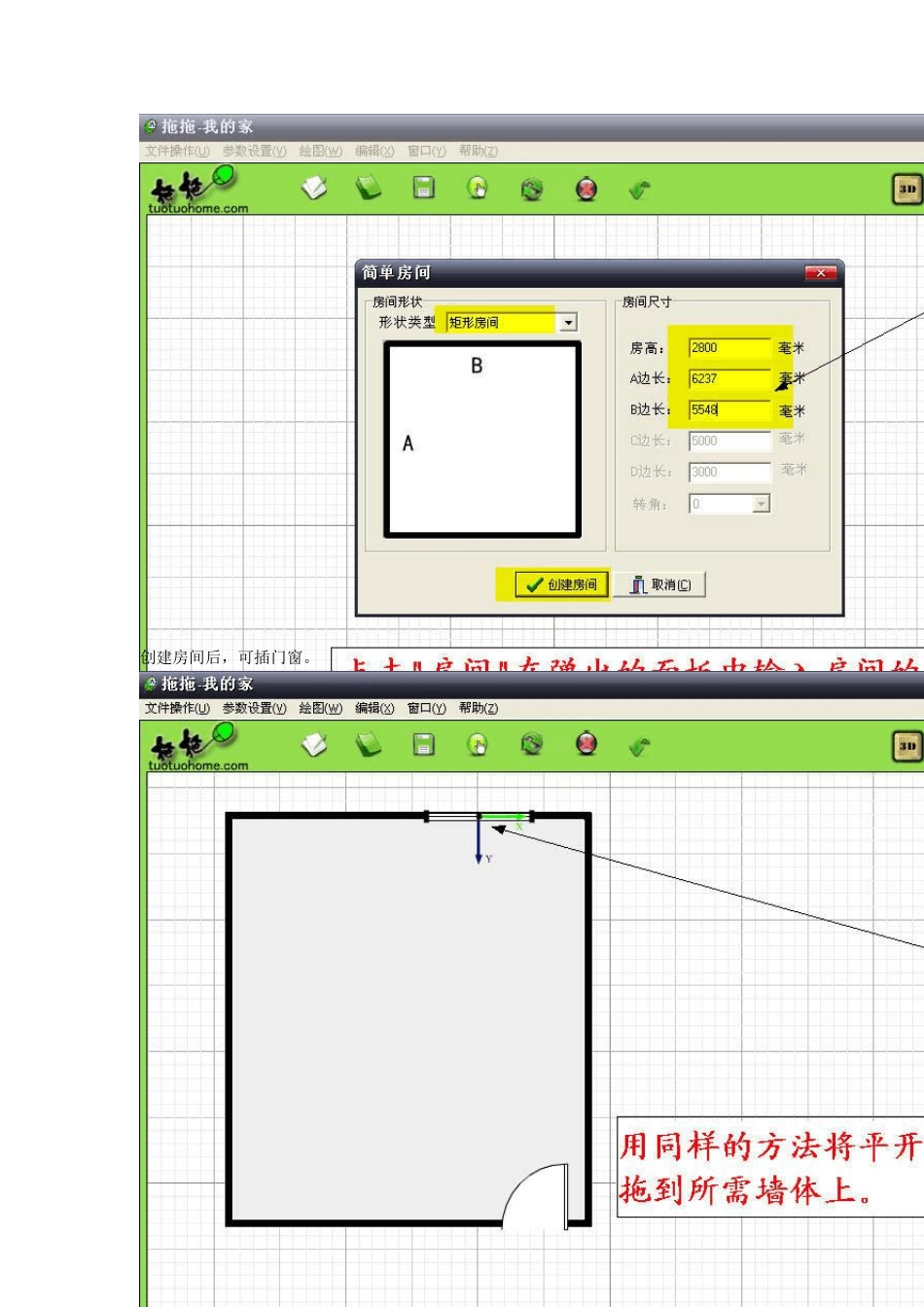

拖拖我的家 实例教程 以下图为例,介绍此图的绘制过程: 平面图部分: 运行软件后,点击“从零开始”。用房间的功能绘制户型。 房间尺寸: 房高:2800 A 边长:6237 B 边长 5548 创建房间后,可插门窗。 编辑窗户的尺寸为: 宽1 5 0 0 长1 1 0 高2 2 0 0 标高2 5 0 并复制一个相同的平开窗: 布置隔断:从网上产品库拖下后编辑尺寸: 宽2 0 2 0 长1 5 0 高2 5 5 0 并拖到合适位置。 布置背景墙:从网上产品库拖下后编辑尺寸 宽 3 2 0 0 长 2 0 0 高 2 8 0 0 并拖到合适位置 布置电视柜: 尺寸:宽1 6 0 0 长5 0 0 高5 0 0 布置双人沙发: 尺寸:宽1 8 0 0 长9 0 0 高1 0 0 0 布置家居椅 尺寸:宽8 0 0 长8 0 0 高1 0 0 0 并复制一个拖到合适的位置。 布置茶几 尺寸:长 8 0 0 宽 8 0 0 高 5 0 0 布置窗帘(注意标高,标高是指物体的离地距离) 尺寸:宽 4 8 0 0 长 1 1 0 高2 4 5 0 标高0 布置花瓶 尺寸:宽 4 0 0 长 4 0 0 高 1 8 0 0 布置灯具(注意灯具的标高,一般默认为2 8 0 0 ,即房间的高度) 布置吸顶灯,直接选好拖到需要的位置即可。 尺寸:宽 7 0 0 长 7 0 0 高2 5 0 标高2 8 0 0 布置落地灯 尺寸:宽 6 0 0 长 6 0 0 高 1 7 0 0 设置房间的踢角线和环形吊顶: 设置踢角线(如果是矩形房间选中墙体点右键从物体属性里编辑。如果是异形房间需选地面点右键从物体属性里编辑) 设置环绕吊顶(可根据需要勾选灯槽)这里我们按默认的尺寸生成。 平面图部分完成。
