拱形屋面施工组织设计

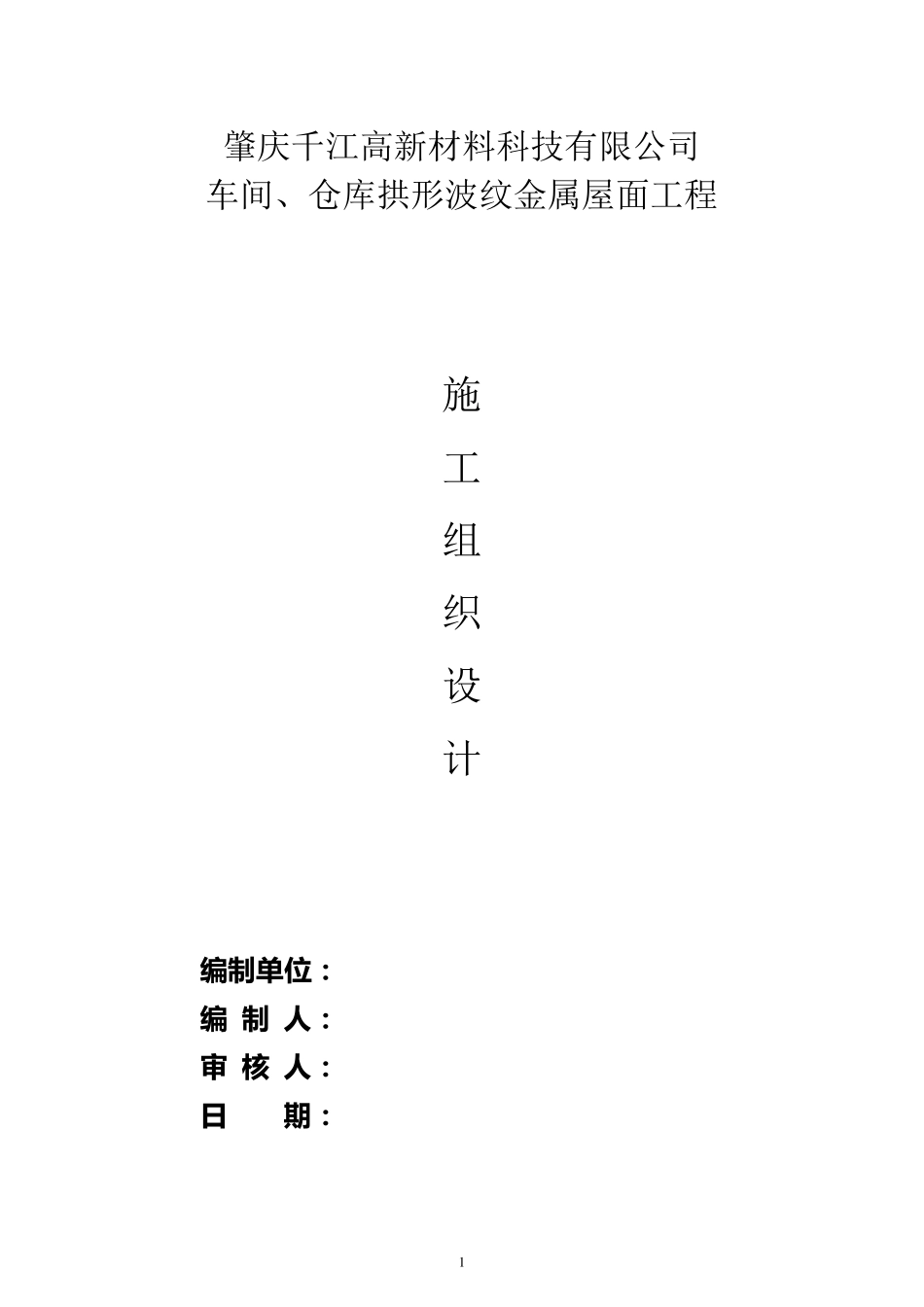

拱形屋面施工组织设计_第1页
1/13

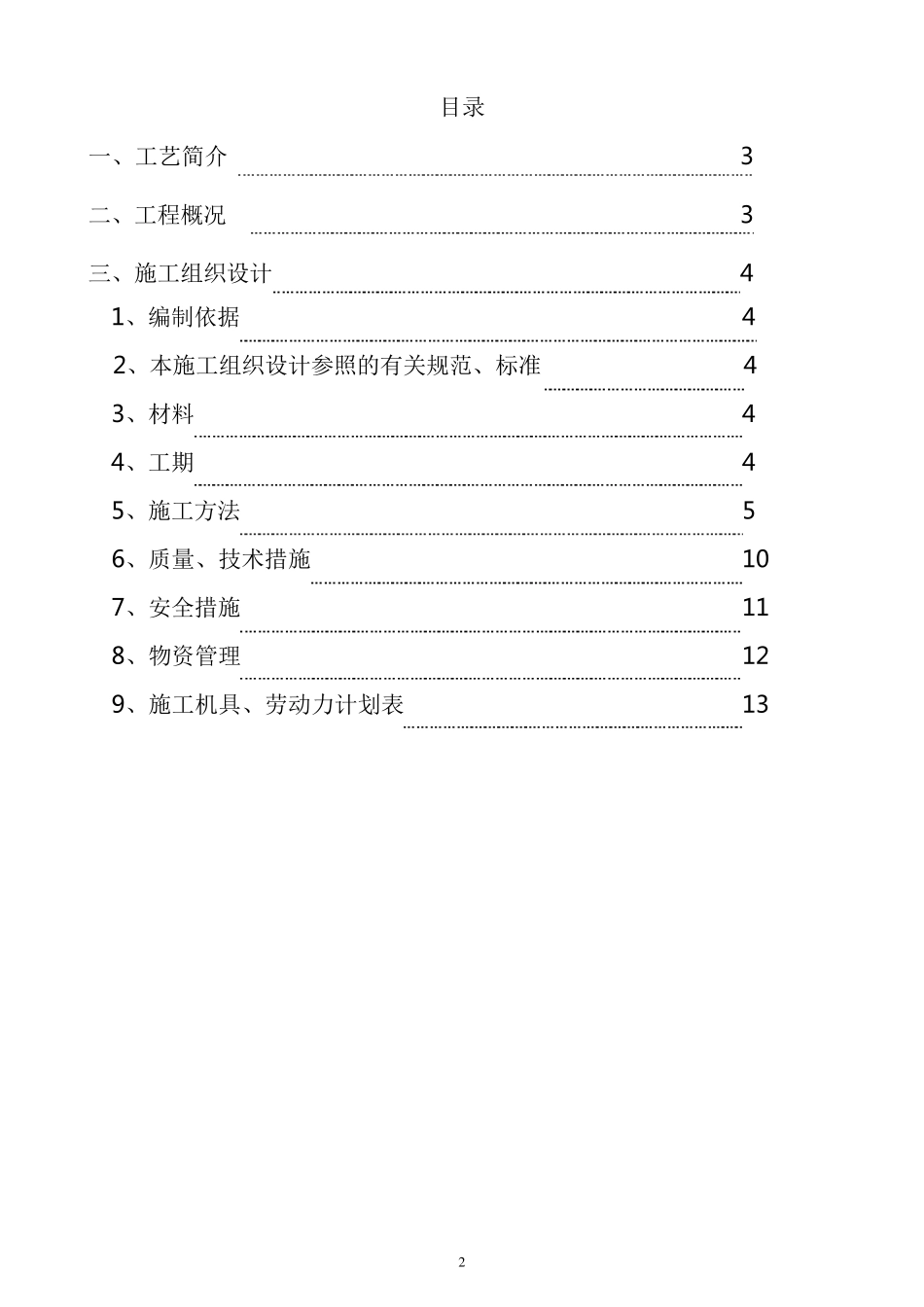

拱形屋面施工组织设计_第2页
2/13

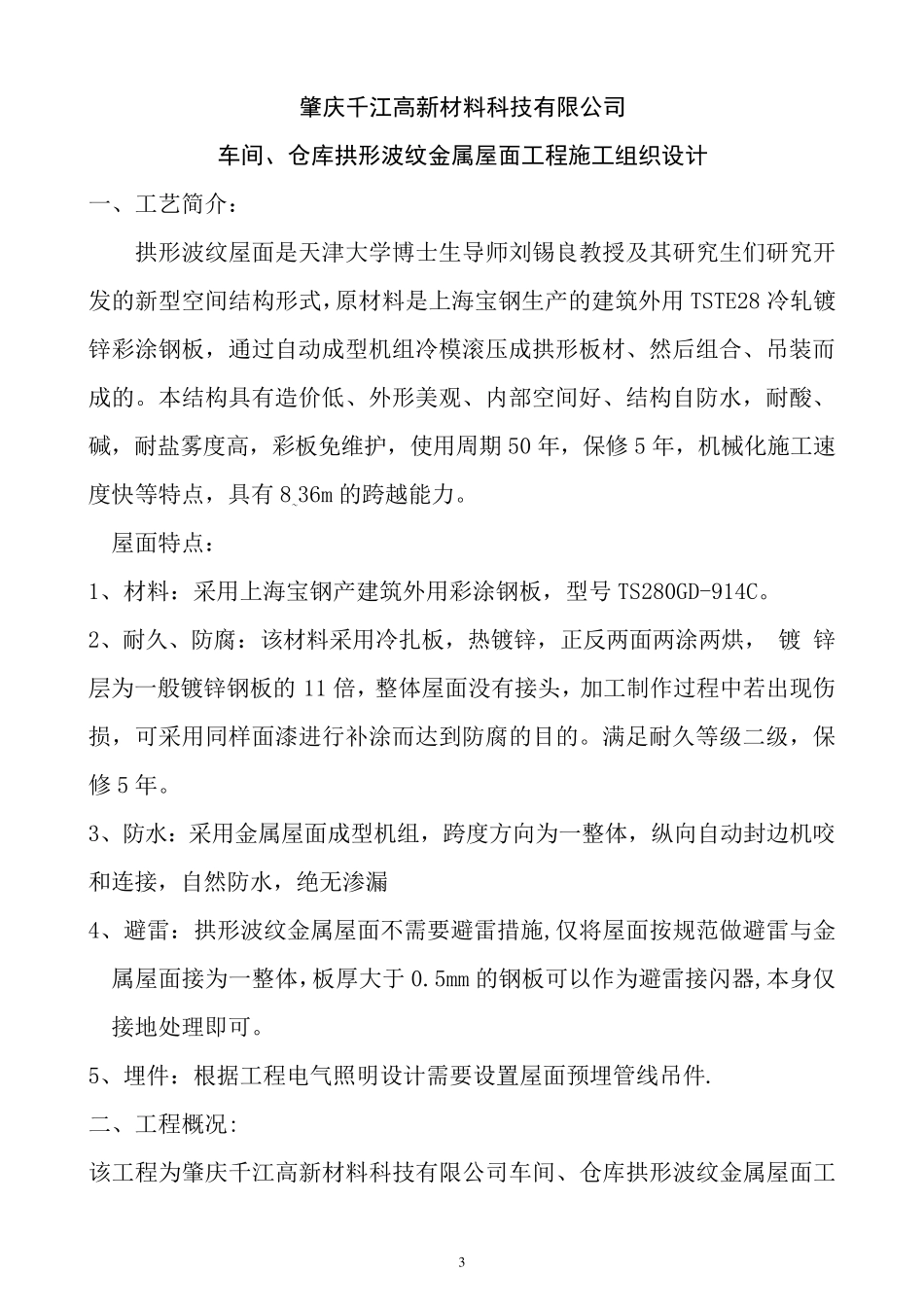

拱形屋面施工组织设计_第3页
3/13
1 肇庆千江高新材料科技有限公司 车间、仓库拱形波纹金属屋面工程 施 工 组 织 设 计 编 制 单 位 : 编 制 人: 审 核 人: 日 期: 2 目录 一、工艺简介 3 二、工程概况 3 三、施工组织设计 4 1、编制依据 4 2、本施工组织设计参照的有关规范、标准 4 3、材料 4 4、工期 4 5、施工方法 5 6、质量、技术措施 10 7、安全措施 11 8、物资管理 12 9、施工机具、劳动力计划表 13 3 肇庆千江高新材料科技有限公司 车间、仓库拱形波纹金属屋面工程施工组织设计 一、工艺简介: 拱形波纹屋面是天津大学博士生导师刘锡良教授及其研究生们研究开发的新型空间结构形式,原材料是上海宝钢生产的建筑外用 TSTE28 冷轧镀锌彩涂钢板,通过自动成型机组冷模滚压成拱形板材、然后组合、吊装而成的。本结构具有造价低、外形美观、内部空间好、结构自防水,耐酸、碱,耐盐雾度高,彩板免维护,使用周期 50 年,保修 5 年,机械化施工速度快等特点,具有 8~36m 的跨越能力。 屋面特点: 1、材料:采用上海宝钢产建筑外用彩涂钢板,型号 TS280GD-914C。 2、耐久、防腐:该材料采用冷扎板,热镀锌,正反两面两涂两烘, 镀 锌层为一般镀锌钢板的 11 倍,整体屋面没有接头,加工制作过程中若出现伤损,可采用同样面漆进行补涂而达到防腐的目 的。满 足 耐久等级 二 级 ,保修 5 年。 3、防水:采用金 属 屋面成型机组,跨度方 向 为一整体,纵 向 自动封 边 机咬和 连 接,自然防水,绝 无 渗 漏 4、避 雷 :拱形波纹金 属 屋面不 需 要 避 雷 措 施,仅 将 屋面按 规 范 做 避 雷 与 金属 屋面接为一整体,板厚 大于 0.5mm 的钢板可以 作为避 雷 接闪 器 ,本身 仅接地 处 理 即 可。 5、埋 件 :根 据 工程电 气 照 明 设 计 需 要 设 置 屋面预 埋 管 线 吊件 . 二 、工程概 况 : 该工程为肇 庆 千 江 高新材料科 技 有限 公 司 车 间、仓 库 拱形波纹金 属 屋面工4 程,位于肇庆市大旺经济开发区,跨度:20 米,设计板厚:0.90、mm,矢跨比 0.20,跨度:25 米,设计板厚:1.20、mm,矢跨比 0.20;跨度:30 米,设计板厚:1.30、mm,矢跨比 0.20,屋面颜色:海兰色。根据本公司的类似工程施工经验,施工质量的偏差直接影响屋面的承载力,在屋面施工过程中每道工序必须严格质量控制。 三、施工...
