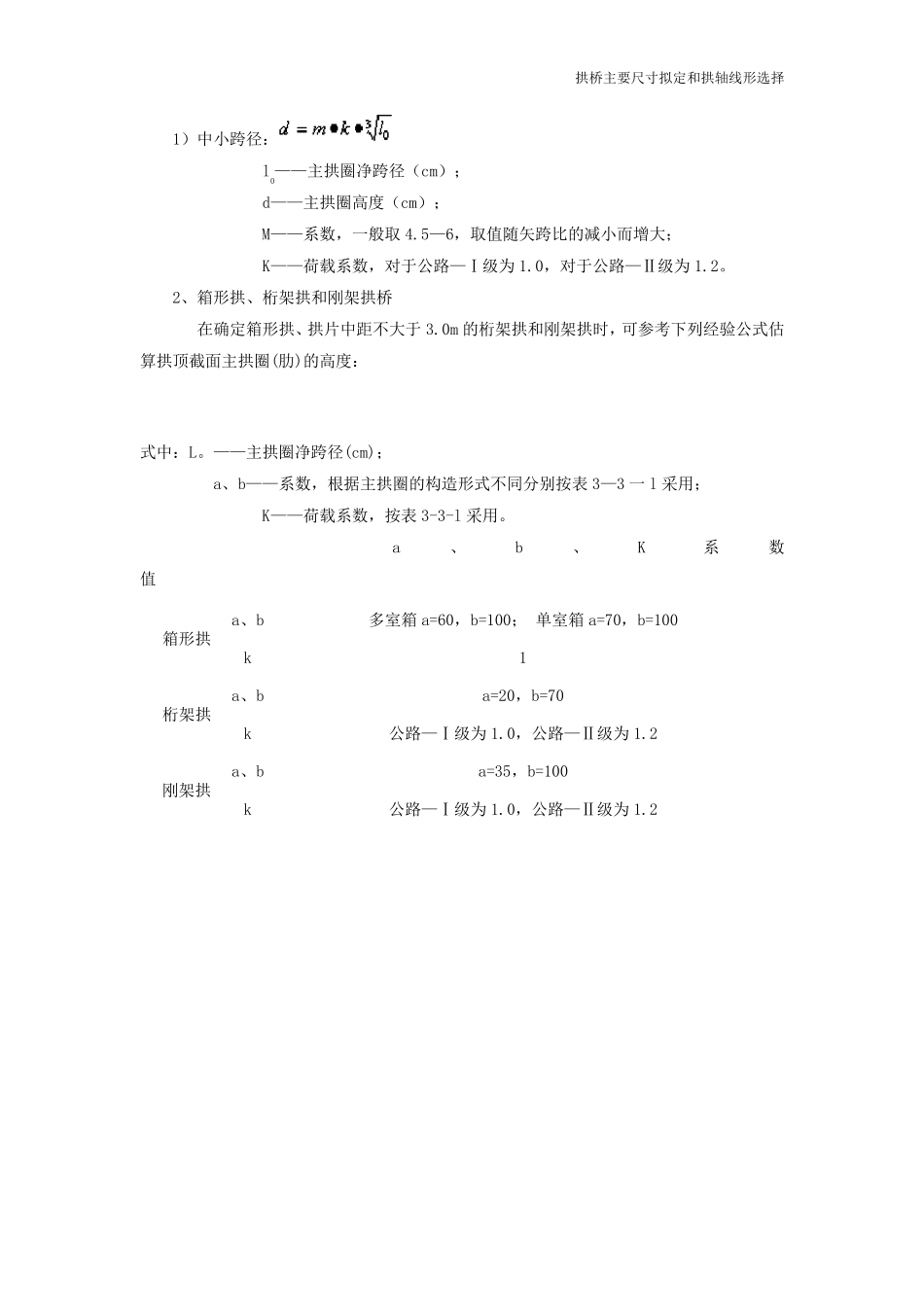

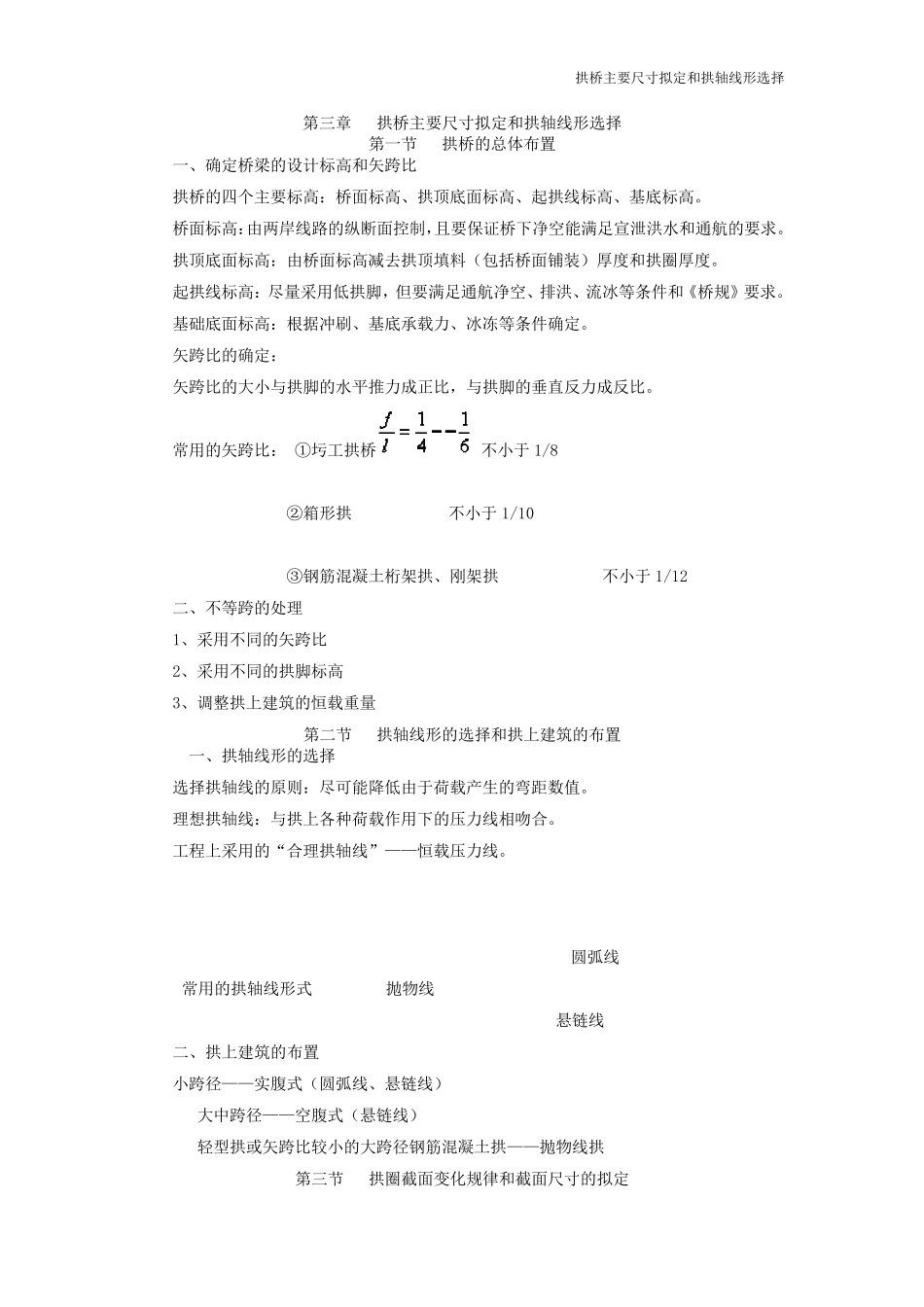

拱 桥 主 要 尺 寸 拟 定 和 拱 轴 线 形 选 择 第 三 章 拱 桥 主 要 尺 寸 拟 定 和 拱 轴 线 形 选 择 第 一 节 拱 桥 的 总 体 布 置 一 、 确 定 桥 梁 的 设 计 标 高 和 矢 跨 比 拱 桥 的 四 个 主 要 标 高 ： 桥 面 标 高 、 拱 顶 底 面 标 高 、 起 拱 线 标 高 、 基 底 标 高 。 桥 面 标 高 ：由 两 岸 线 路 的 纵 断 面 控 制 ，且 要 保 证 桥 下 净 空 能 满 足 宣 泄 洪 水 和 通 航 的 要 求 。 拱 顶 底 面 标 高 ： 由 桥 面 标 高 减 去 拱 顶 填 料 （ 包 括 桥 面 铺 装 ） 厚 度 和 拱 圈 厚 度 。 起 拱 线 标 高 ： 尽 量 采 用 低 拱 脚 ， 但 要 满 足 通 航 净 空 、 排 洪 、 流 冰 等 条 件 和 《 桥 规 》 要 求 。 基 础 底 面 标 高 ： 根 据 冲 刷 、 基 底 承 载 力 、 冰 冻 等 条 件 确 定 。 矢 跨 比 的 确 定 ： 矢 跨 比 的 大 小 与 拱 脚 的 水 平 推 力 成 正 比 ， 与 拱 脚 的 垂 直 反 力 成 反 比 。 常 用 的 矢 跨 比 ： ① 圬 工 拱 桥 不 小 于 1/8 ② 箱 形 拱不 小 于 1/10 ③ 钢 筋 混 凝土桁架拱 、 刚架拱不 小 于 1/12 二、 不 等 跨 的 处理 1、 采 用 不 同的 矢 跨 比 2、 采 用 不 同的 拱 脚 标 高 3、 调整拱 上建筑的 恒载 重量 第 二节 拱 轴 线 形 的 选 择 和 拱 上建筑的 布 置 一 、 拱 轴 线 形 的 选 择 选 择 拱 轴 线 的 原则： 尽 可能 降低 由 于 荷载 产生的 弯距数值。 理想拱 轴 线 ： 与 拱 上各种荷载 作用 下 的 压力 线 相吻合。 工 程上采 用 的 “合理拱 轴 线 ”——恒载 压力 线 。 圆弧线 常 用 的 拱 轴 线 形 式 抛物线 悬链线 二、 拱 上建筑的 布 置 小 跨 径——实腹式（ 圆弧线 、 悬链线 ） 大 中跨 径——空 腹式（ 悬链线 ） 轻型拱 或矢 跨 比 较小 的 大 跨 径钢 筋 混 凝土拱 ——抛物线 拱 第 三 节 拱 圈 截面 变化规 律和 截面 尺 寸 的 拟 定 拱桥主要尺...
