拱桥的施工方法

拱桥的施工方法_第1页
1/7
拱桥的施工方法_第2页
2/7
拱桥的施工方法_第3页
3/7

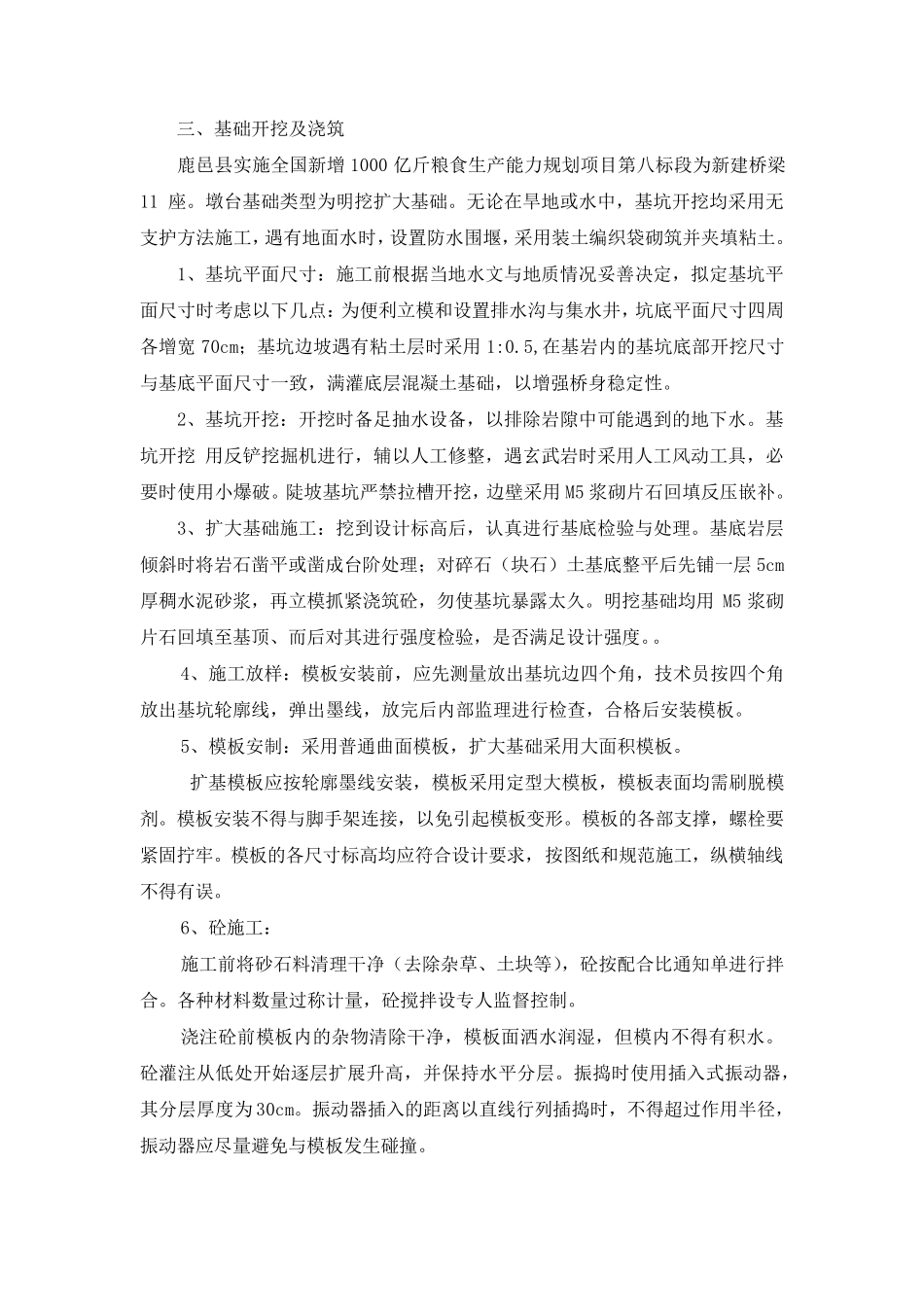

第四章 主要分项分部工程施工方案 一、施工测量 (一)测量前的准备 1、在施工测量前首先对仪器设备全站仪、水准仪、钢尺等进行校正,使用已进行周期检验校核的测量仪器并检查标识得有效性,使仪器个项的指标合乎规范要求,处于受控状态。 2、根据施工图纸进行现场实地考察,明确各分部分项工程之间的相对关系,施工道路走向,熟悉施工区内的地形地貌,分析其对施工测量的影响程度,拟定对应解决办法。 3、根据监理工程师提供的测量基准点、基准线和水准点及基本资料和数据,进行校核,核准后设置施工测量平面和高程控制网点,报经业主及监理工程师复核、审定。 (二)、控制测量 1、施工放样流程图(见下图) 2、放样人员组织 测量放样,是工程施工质量达到预期效果的重要环节,为此,工地成立专 门放样小 组,由 具 有理论 与 实际 施工经验的测量工程师担 任 组长 ,并配 备 2 名 有实际 经验的专 业测量技 术 人员组成,在整 个施工过 程中 ,充 分发 挥 放样工作 的先锋尖 兵 作 用。 3、放样工作 程序 (1)根据监理工程师提供的测量资料,进行实地复核,并将 复核的结 果报监理工程师审核。 (2)根据复核的测量结 果,按 工程施工的需 要,扩 大 布 置放样控制网,建 立轴 线及其它 控制线,经复核准确无 误 后,报监理工程师批 准,并加 以 妥 善 保 护 。 (3)根据扩 大 布 置的放样,原 始 资料存 档 备查。 (4)临 时 水准点应设在施工干 扰 少 ,沉 降 稳 定处,且 临 时 水准点必 须 与设计 控制网水准点闭 合。对于施工中 常 用的控制点线,应定期进行复核,发 现问题 及时 予 以 纠 正。 三、基础开挖及浇筑 鹿邑县实施全国新增 1000 亿斤粮食生产能力规划项目第八标段为新建桥梁11 座。墩台基础类型为明挖扩大基础。无论在旱地或水中,基坑开挖均采用无支护方法施工,遇有地面水时,设置防水围堰,采用装土编织袋砌筑并夹填粘土。 1、基坑平面尺寸:施工前根据当地水文与地质情况妥善决定,拟定基坑平面尺寸时考虑以下几点:为便利立模和设置排水沟与集水井,坑底平面尺寸四周各增宽 70cm;基坑边坡遇有粘土层时采用 1:0.5,在基岩内的基坑底部开挖尺寸与基底平面尺寸一致,满灌底层混凝土基础,以增强桥身稳定性。 2、基坑开挖:开挖时备足抽水设备,以排除岩隙中可能遇到的地下水。基坑开挖 用反铲挖掘机进行,辅以...
