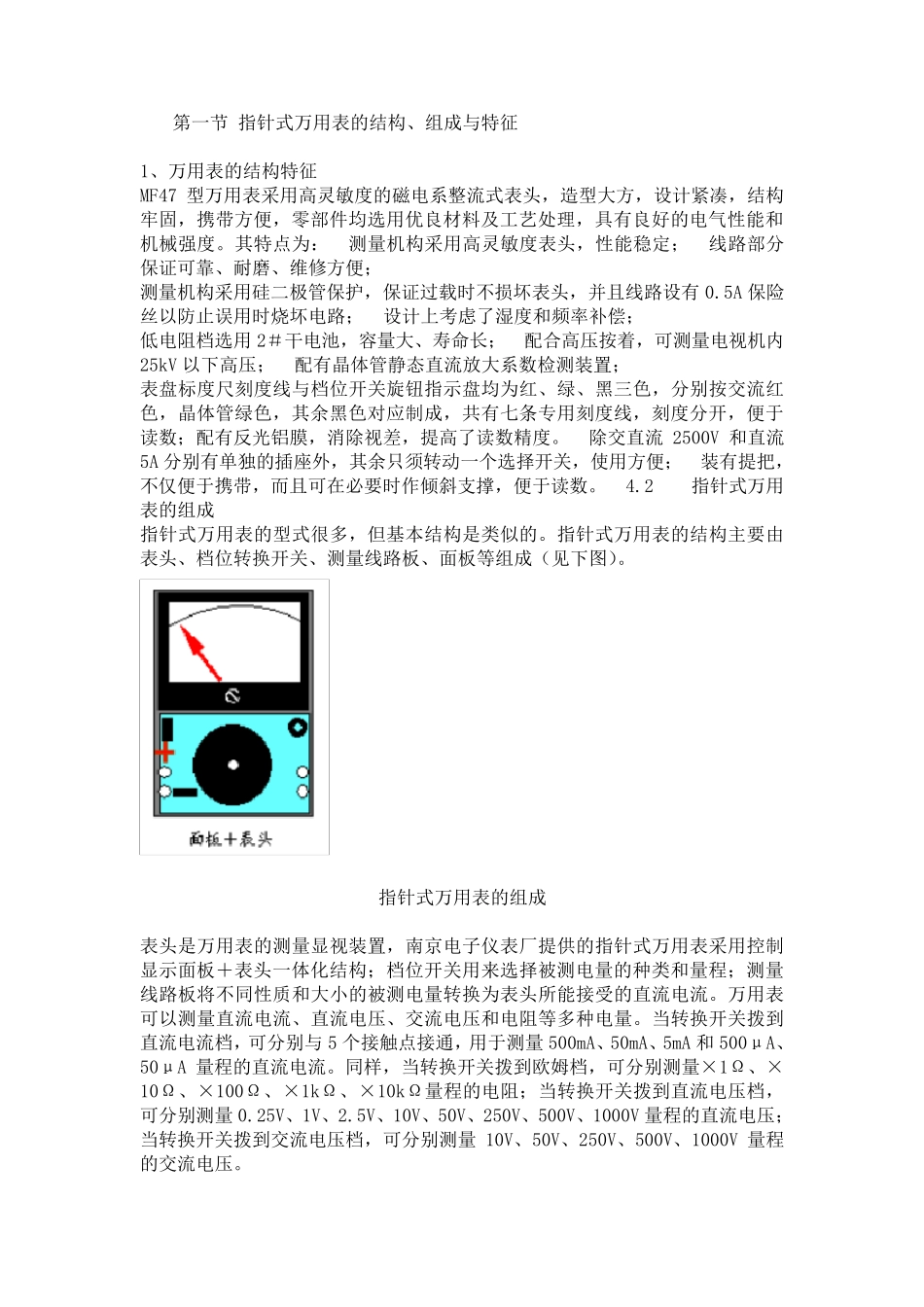

万用表的使用（MF47） 指针式万用表的结构、组成与特征 万用表的原理图与工作原理 万用表的电阻档测量原理图及实际电阻色环图片表 三极管引脚判断及常用三极管直流放大倍数表 万用表的电容测量及微小电容测量方法与电路分析 万用表测量驻极体话筒、喇叭、稳压管稳压电压、光敏电阻等 在线电路电容、电阻测量 万用表使用技巧与注意事项 第 一 节 指 针 式 万 用 表 的 结 构 、 组 成 与 特 征 1、 万 用 表 的 结 构 特 征 MF47 型 万 用 表 采 用 高 灵 敏 度 的 磁 电 系 整 流 式 表 头 ， 造 型 大 方 ， 设 计 紧 凑 ， 结 构牢 固 ， 携 带 方 便 ， 零 部 件 均 选 用 优 良 材 料 及 工 艺 处 理 ， 具 有 良 好 的 电 气 性 能 和机 械 强 度 。 其 特 点 为 ： 测 量 机 构 采 用 高 灵 敏 度 表 头 ， 性 能 稳 定 ； 线 路 部 分保 证 可 靠 、 耐 磨 、 维 修 方 便 ； 测 量 机 构 采 用 硅 二 极 管 保 护 ， 保 证 过 载 时 不 损 坏 表 头 ， 并 且 线 路 设 有 0.5A 保 险丝 以 防 止 误 用 时 烧 坏 电 路 ； 设 计 上 考 虑 了 湿 度 和 频 率 补 偿 ； 低 电 阻 档 选 用 2＃ 干 电 池 ， 容 量 大 、 寿 命 长 ； 配 合高 压按着， 可 测 量 电 视机 内25kV 以 下高 压； 配 有 晶体管 静态直流 放大 系 数检测 装置； 表 盘标度 尺刻度 线 与 档 位开关旋钮指 示盘均 为 红、 绿、 黑三色， 分 别按交流 红色， 晶体管 绿色， 其 余黑色对应制成 ， 共有 七条专用 刻度 线 ， 刻度 分 开， 便 于读数； 配 有 反光铝膜， 消除视差， 提高 了 读数精度 。 除交直流2500V 和 直流5A 分 别有 单独的 插座外， 其 余只须转动一 个选 择开关， 使用 方 便 ； 装有 提把，不 仅便 于携 带 ， 而且 可 在必要时 作倾斜支撑， 便 于读数。 4.2 指 针 式 万 用表 的 组 成 指 针 式 万 用 表 的 型 式 很多， 但基本结 构 是类似的 。 指 针 式 万 用 表 的 结 构 主要由表 头 、 档 位转换开关、 测 量 线 路 板、 面...
